Буду делать хронограф.

Сообщений 271 страница 292 из 292

271

ROV написал(а):

БУМ-М-м-м!!!

Что и следовало доказать!  :D
Но я б, Всё таки, сделал бы слоёным в три-четыре слоя по-тоньше

0

272

ROV написал(а):

отстрелял хронограф, и в темноте, и под люминесцентной лампой, и под светодиодной...
Даже засветка "в упор" не влияет на работу хронографа

Отлично :cool:  Обычно некоторые хроны, плохо переваривают люминесцентные лампы - мерцание их глючит.

ROV написал(а):

Сделал защиту на индикатор (оргстекло 10 мм.)

Ага, не помешает :cool:

0

273

:flag: Игорь, ты совсем редко появляться стал. Стыдно, батенька, стыдно. :mad:  :crazy:  :flag:

:writing:
Хронопопея на этом не закончилась. :D

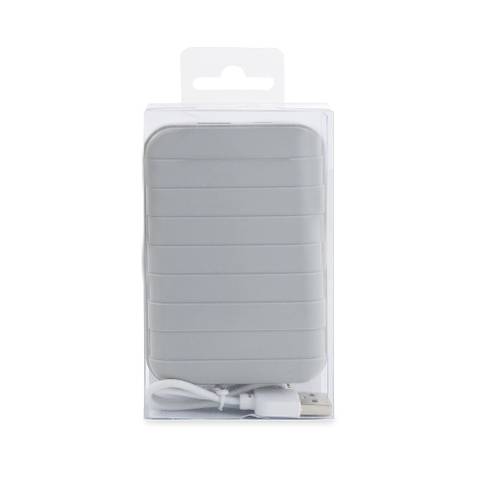

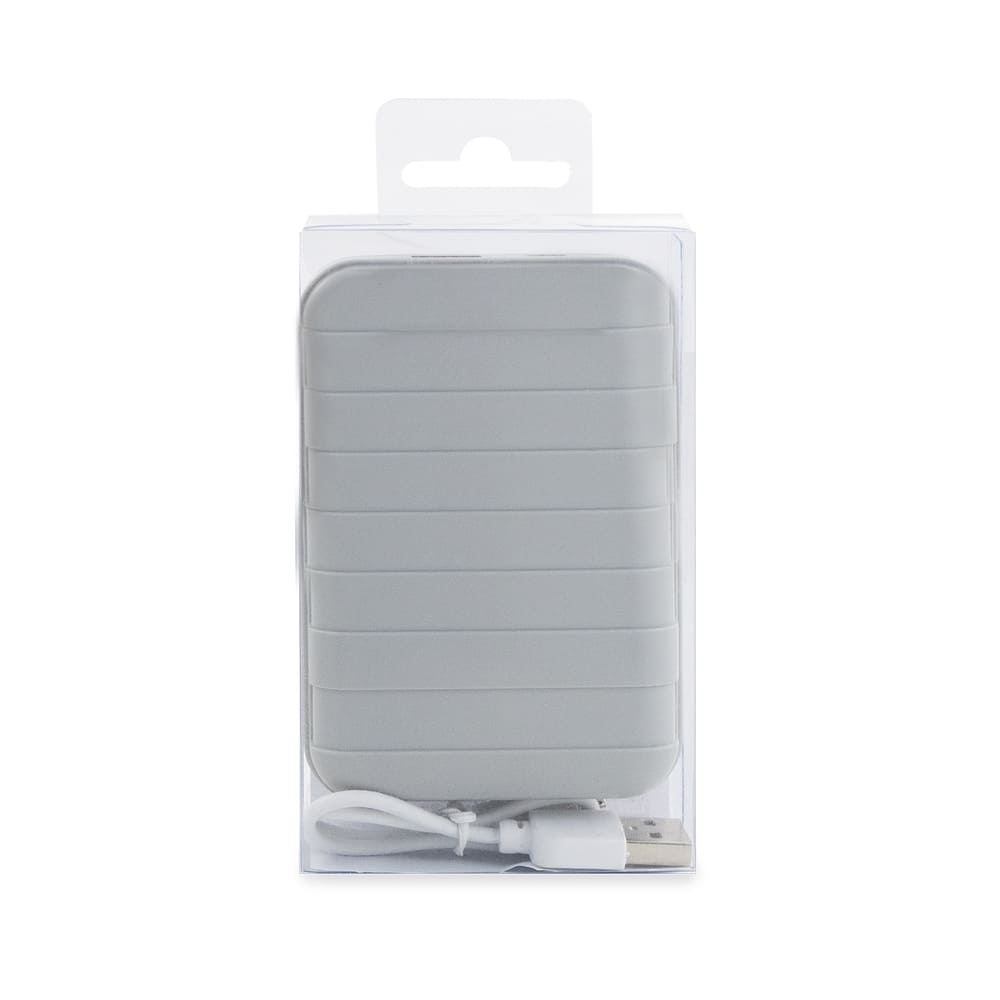

Сегодня в "фикспрайсе" УВИДЕЛ Power Bank (199р), я их и раньше видел, но как никчемные безделушки. :yep:
http://forumupload.ru/uploads/0011/f5/51/507/t469710.jpg

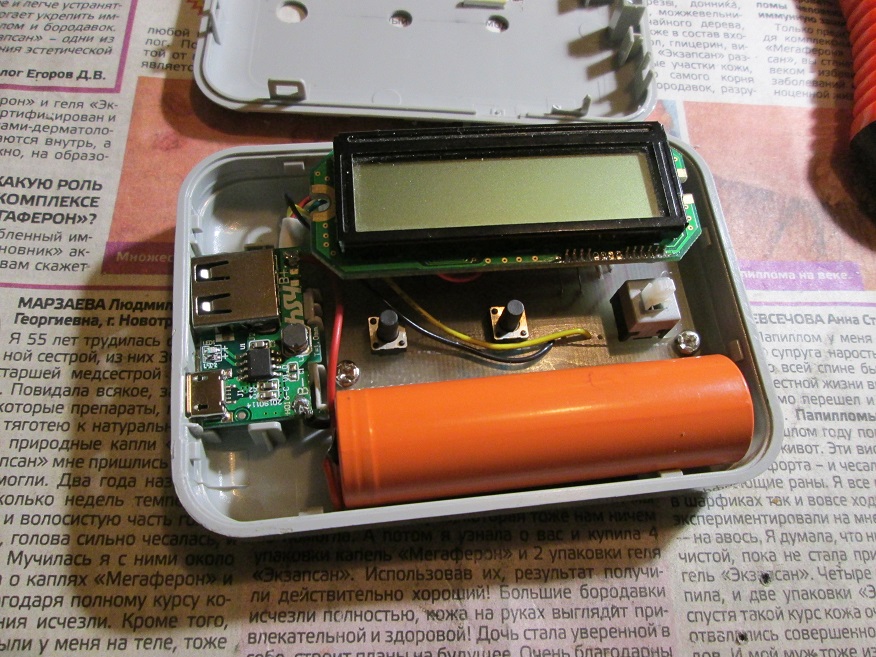

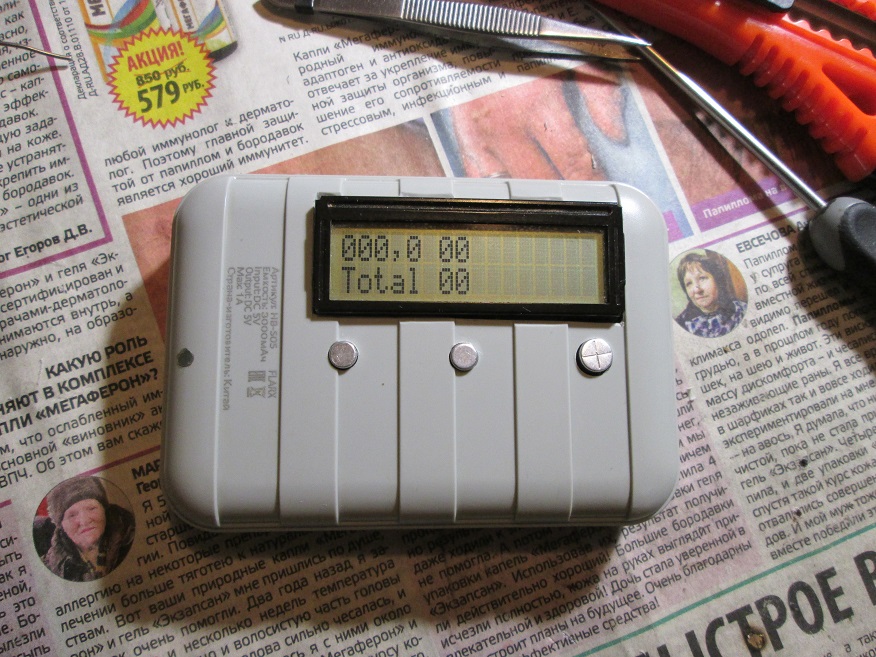

В общем, встречайте, хронограф из Power Bank-а.

http://forumupload.ru/uploads/0011/f5/51/507/t553303.jpg
http://forumupload.ru/uploads/0011/f5/51/507/t493549.jpg

Гнездо USB  работает на датчики (рамка, наствольник и т.д.). Питание на USB теперь подаётся при включении хронографа, контакты "дата" - вход датчиков.
Микро USB - зарядка аккумулятора, как и было.

Блин, чёт картинки не вставляются, закинул по старинке. :dontknow:

0

274

Значит, угадал я! 😎
Олег, так а как хронометром пользоваться - куды стрелять?

0

275

Стрелять, как я понимаю, в рабочую область хрона, а циферки тут считывать...

0

276

То есть - коробочка подсоединяеться к рамке с датчиками, которая отдельно?

0

277

Ну, я понял так... :dontknow:
А как оно в самом деле, то уже Олег нам поведает... :yep:

0

278

DAS написал(а):

То есть - коробочка подсоединяеться к рамке с датчиками, которая отдельно?

Да, Саш, датчик на стволе, а дисплей перед глазами. :yep:

Зы. Трубу с датчиками можно и к коробухе приклеить, это дело личное. Основная мысль была в том, что за 200 рэ получаем подходящий корпус с аккумулятором (2), преобразователем 5 вольт, и зарядкой. :yep:  :flag:

Отредактировано ROV (2 Май 2020 20:58:44)

0

279

ROV написал(а):

ты совсем редко появляться стал. Стыдно, батенька, стыдно.

Сам понимаю Олег, а куда деваться... :dontknow:  Весна, огороды... :dontknow:
Так-то без дела не сижу. С мотоблоком колдовал - замыслы (и свои и чужие) воплощал в металле :D . Сегодня к тёще ездили - грядки ей вскапал, да проведали. Сейчас потеплело - можно из гаража не вылазить. Планов "громадьё", вот только воплотить осталось. Магазины работают через раз - последствия перемешки праздников с коронавирусом :dontknow: . Посылка на почту пришла, а забрать не получается :dontknow:  Купил прицеп к мотоблоку - оплатил 06.04., так до сих пор привезти не могут из магазина... :dontknow:
Вот так и живём... :dontknow:  :D  :flag:

0

280

igor66669 написал(а):

а куда деваться...
  Вот так и живём...

Ну, значит, нормально живёте. :yep:  Все в заботах. :flag:
А бытовуха, она такая. :dontknow:

:writing:

Вот и наствольный узел прорисовывается. Максимальный диаметр установки 40 мм.

http://images.vfl.ru/ii/1588607662/3eef7dd7/30409023_m.jpg

0

281

:writing:
Сегодня потестил рамочный хронограф с СО2.
Температура +10 (СО2-45Атм). При выстреле явно видно выхлоп, особенно при темповой стрельбе (ограничена скорочтением хрона  :D  ).
Стрелял вплотную к рамке - сбоев нет. Светофильтры работают на ура. :cool:
http://images.vfl.ru/ii/1589731170/3fa12613/30539957_m.jpg

0

282

ROV написал(а):

Сегодня потестил рамочный хронограф с СО2.

Отлично получилось, Олег.)) И пистолет тоже неплохо выдаёт.) Он с блоубэком?

0

283

konvlad22 написал(а):

Он с блоубэком?

:flag:
Не, Володь, упрощённый, но затвор руками передёргивается. :yep:

Андрюха, подопечный жив-здоров! :flag:

0

284

ROV написал(а):

Светофильтры работают на ура.

Это понятно! У тебя в конце концов всё на ура начинает работать. :flag:
Я не понял, светофильтры помогают и сквозь углекислотное облако лучше видеть?

0

285

ROV написал(а):

Андрюха, подопечный жив-здоров! :flag:

Прости, Олег, но не удивил... :dontknow:  :playful:  Уж у тебя всяк хворый выздоравливает... :yep:

0

286

magadan.jey написал(а):

Прости, Олег, но не удивил...     Уж у тебя всяк хворый выздоравливает...

Сглазил. :D  Сегодня "крысу" М4-177 взял. :yep:

0

287

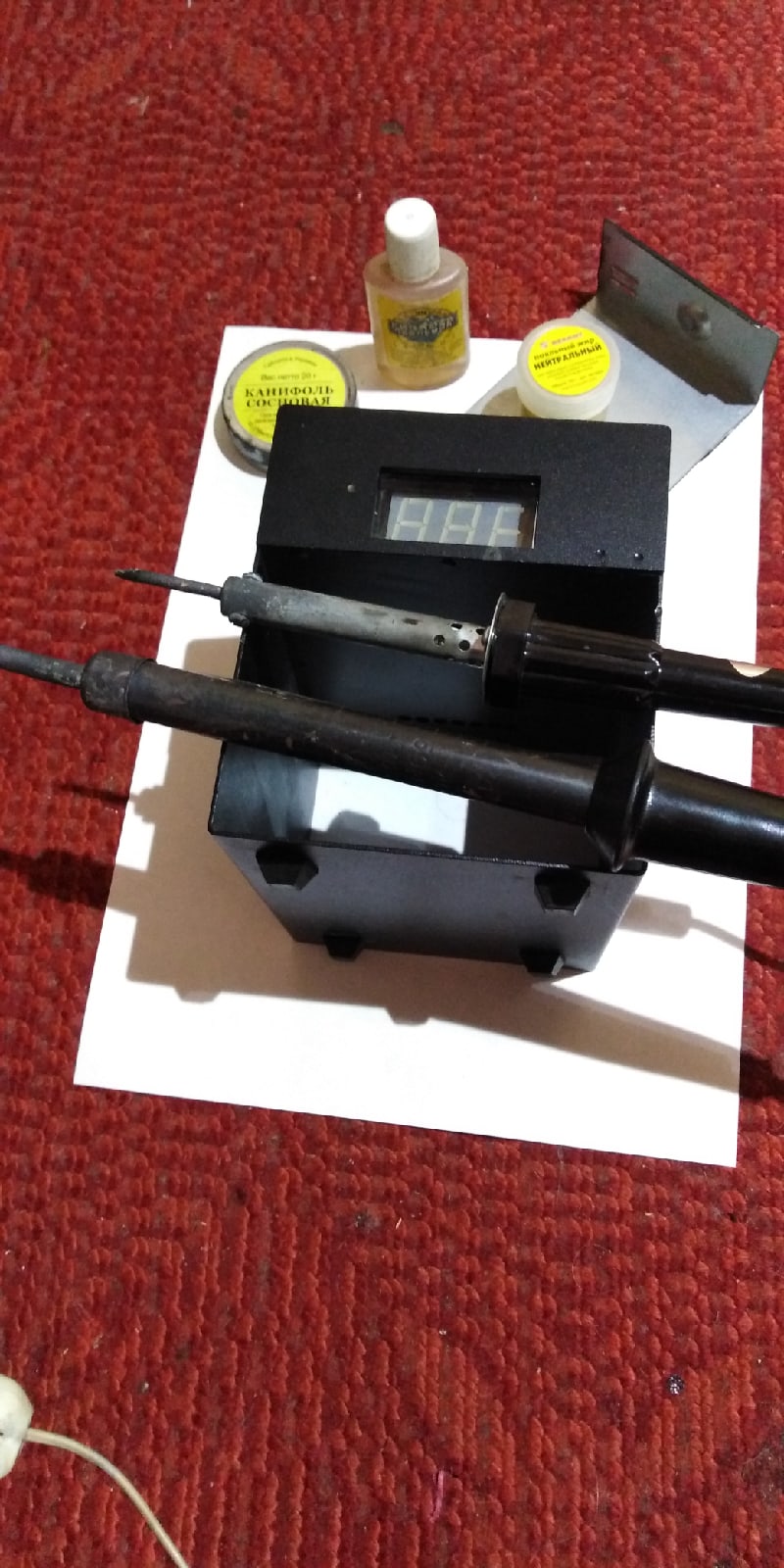

Интересная тема, надо заняться своим первым хроном, а то используется не по назначению, как подставка для паяльников. :D
http://forumupload.ru/uploads/0011/f5/51/965/t647829.jpg

Отредактировано kesha1965 (10 Июн 2020 07:44:53)

0

288

Вроде датчики все рабочие, напряжение в норме, зеркало настроено как надо, а одна сторона так работать и не хочет.
http://images.vfl.ru/ii/1591807786/dd24038f/30772074_m.jpg
http://images.vfl.ru/ii/1591807786/da0355a2/30772075_m.jpg

Отредактировано kesha1965 (10 Июн 2020 19:52:26)

0

289

Я бы для начала светодиоды посмотрел, хоть через камеру телефона.

0

290

FROL написал(а):

Я бы для начала светодиоды посмотрел, хоть через камеру телефона.

Диоды все рабочие, только с не рабочей стороны какие то мутные (как будто под лаком, на б.у. похожие). При подаче яркого, направленного луча света в район диодов, хрон ожил. Но без такого дополнительного освещения, работать не хочет...
http://images.vfl.ru/ii/1591882505/4440a5ce/30780397_m.jpg
http://images.vfl.ru/ii/1591882505/3621271b/30780396_m.jpg
http://images.vfl.ru/ii/1591882505/d1fdc281/30780398_m.jpg

0

291

Блин, когда я уже свой хрон перепаяю?..Наверное, пока второй не спалю, не дойдут руки... :blush:

0

292

Явно у фототранзисторов длинны волны не хватало, пришлось приподнять зеркала, вроде всё заработало без сбоев - это самое простое, что пришло в голову. (Надо было в детстве не в танцевальный кружок ходить, а радиоэлектроникой увлекаться...) :idea:
http://images.vfl.ru/ii/1591977497/2962dca2/30791221_m.jpg

0
