Боевой Клапан и его усовершенствования от простого до фантастического.

Сообщений 991 страница 1000 из 1000

991

ROV написал(а):

Придётся ещё одну МКашку собирать... с ноля…

Так можно и с "параметрами" 2100. Так-то 2100 не плохая машинка, если из металла сделать. Ну а если ещё и слегка модернизировать/устранить болячки...
Да и сделать с "0" - обычно проще, чем переделать :dontknow:  :flag:

0

992

ROV написал(а):

Рабочий образец БК имеет такой вид.

http://images.vfl.ru/ii/1568561308/066fecd5/27872748_m.jpg

Интересно, а как повлияет на выстрел, если при изготовлении "интегрированной" с клапаном ШП не делать между тарелкой и ШП прямой угол, а сделать переход в виде фаски?

http://images.vfl.ru/ii/1576064815/00841ab9/28874145_m.jpg

0

993

Тимур, так а что гадать, сделать да попробовать. :yep: :flag:   Правда, делать придётся два клапана, для сравнения. :dontknow:

0

994

ROV написал(а):

..., так а что гадать, сделать да попробовать.     Правда, делать придётся два клапана, для сравнения.

вот и я решил не гадать, и повторить эксперимент.

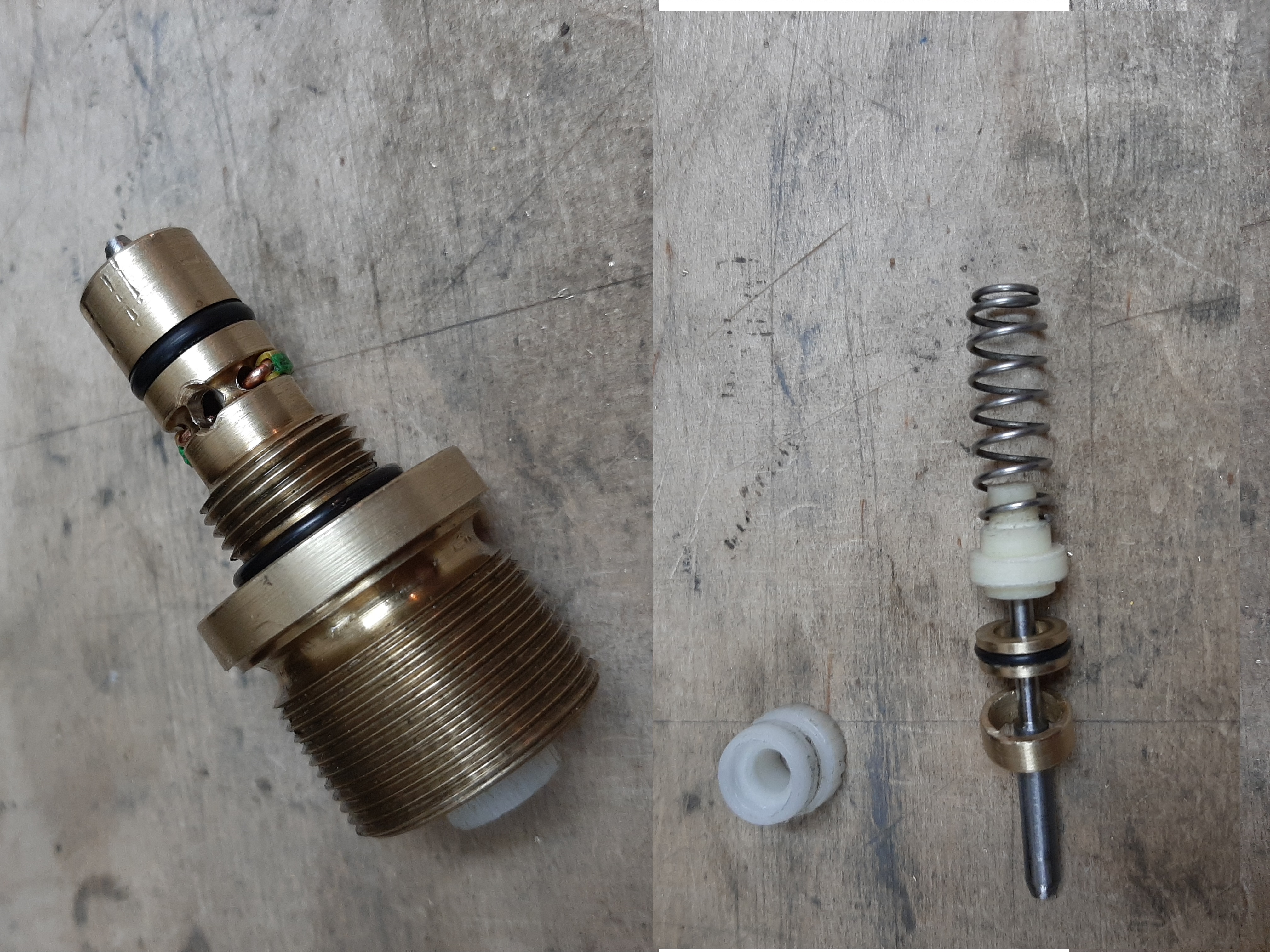

завалялась у меня стоковая пробка от хачика, и на нее сделал и седло с клапаном (плоскость/плоскость), и шайбу-обечайку для заклапанной полости. всё на фото. пружинку на клапан поставил 8*0,7 и поджалась она на 4мм.  в сборе шток легко продавливалась пальцем.
сунул в резик пп-трубу (ополовинил объем), задулся и стрельнул. стрелял 0,545г со 155 до 75 очков. ШП 9,8мм.
Получил 12,5см3/Дж расхода. Да и слышно как она попердывает при выстреле.
Нихерррасссештрассе!!!!

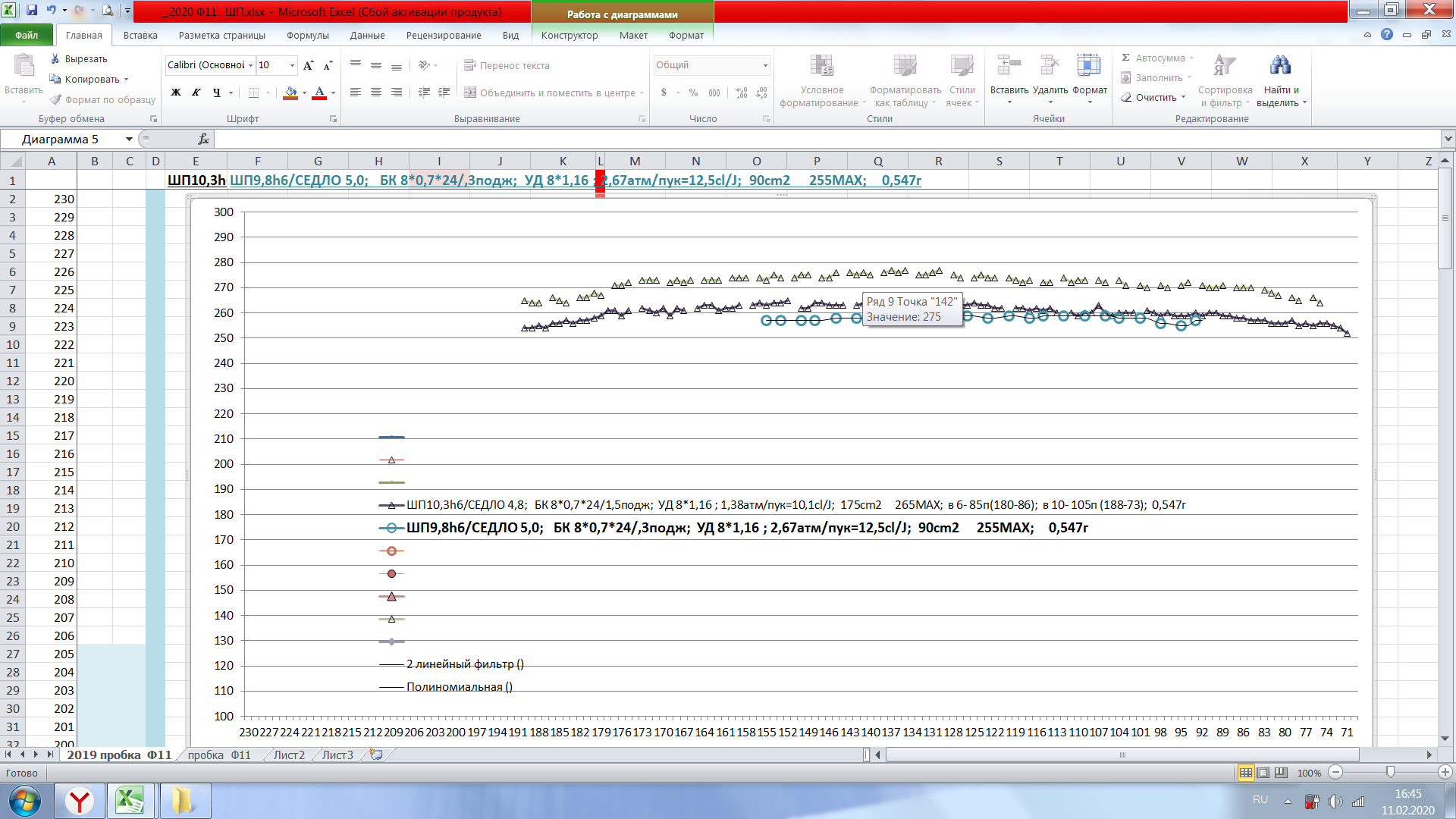

Для сравнения на графике отстрел тоже с ШП, тоже 0,545г, на похожих скоростях, НО с пробкой расточенной до Ф11 до штатного седла (ШП 10,35). И это на родном хачиковском седле и родном коническом клапане! Расход - чуть из 10см3/Дж
Олег! что я сделал не так? Где расход 6...7 кубов? А?
https://forumupload.ru/uploads/0011/f5/51/800/t17496.jpg
Треугольнички - это расточенная пробка,  кружочки - "стоковая" со всеми инновационными примочками. Ударка не трогалась ВООБЩЕ....
https://forumupload.ru/uploads/0011/f5/51/800/t28621.png

Отредактировано petroff (11 Фев 2020 16:52:50)

0

995

petroff написал(а):

Олег! что я сделал не так? Где расход 6...7 кубов? А?

Андрей, это эксперимент двухлетней давности, и там было всё не так радужно.

Здесь. Боевой Клапан и его усовершенствования от простого до фантастического.

Ты видно, что-то попутал. :dontknow:

При шайбе на БК, в миллиметре от седла (без вставок), расход да, порядкка семи кубиков. :yep:

http://images.vfl.ru/ii/1581454089/7a54a83a/29543922_m.jpg

0

996

ROV написал(а):

Ты видно, что-то попутал.
При шайбе на БК, в миллиметре от седла (без вставок), расход да, порядкка семи кубиков.

вот я и не пойму - что я попутал?
ШП - в 1мм от седла,
седло поднял и сделал заклапанную "адиабатную" полость
-а расход (155-75атм)*90см3/(30пук*18,2Дж) = 13см3/Дж
причем судя по пердежу улетает именно в ствол, вдогонку пуле, впустую.
Эх, где же вы, 7 кубов на джоуль... :(  :sceptic:

0

997

ROV написал(а):

...Здесь...

Решил со сток-пробкой дойти до конца.

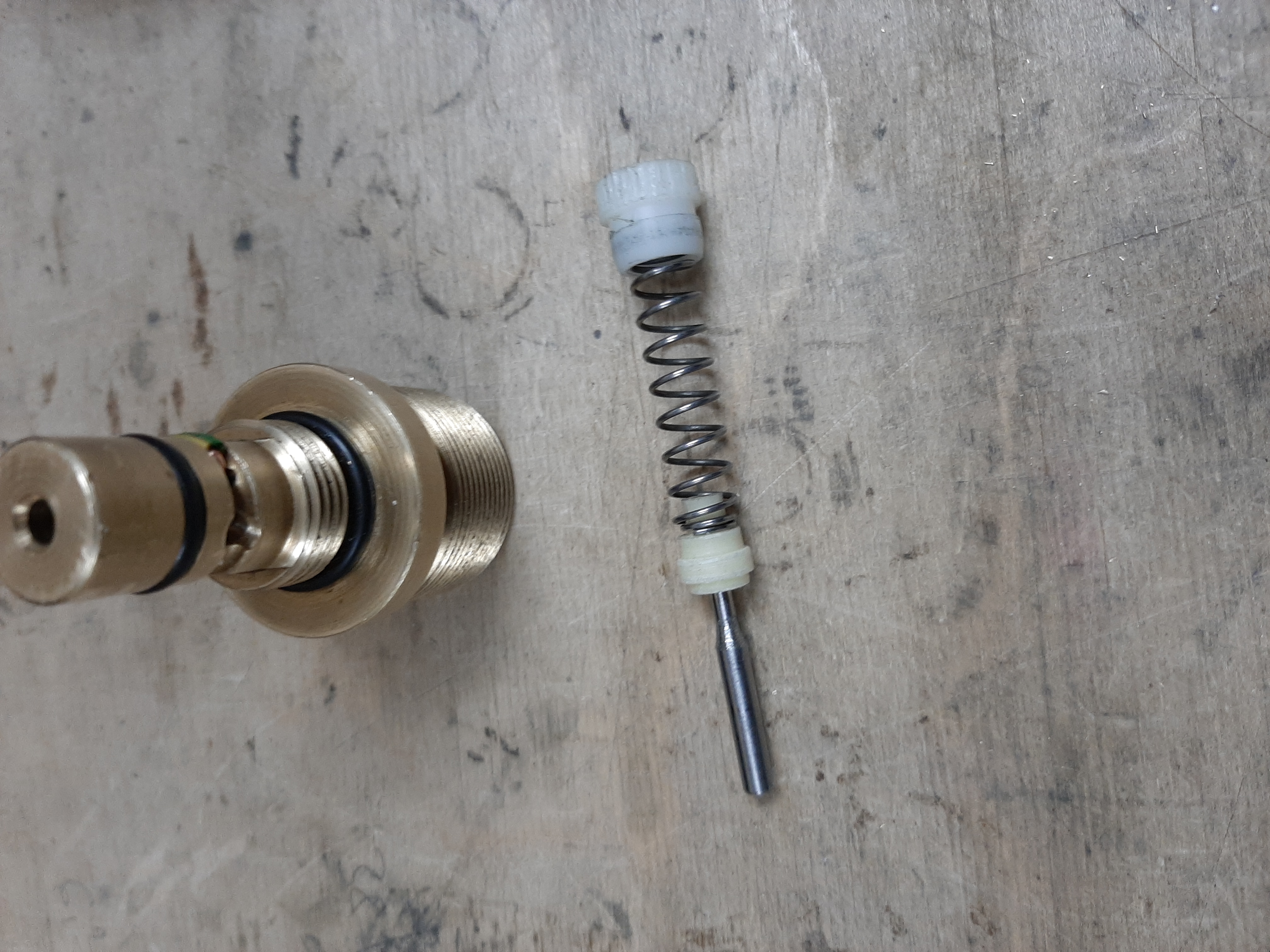

Вытряхнул кольцо заклапанной полости, ШП шлифанул до Ф8,7 (для канала 9,3), подогнал шток по длине так, чтобы клапан сел на корпус (т.е. те же Ф5,5 что и на моем седле), задул  и стрельнул.
с ШП немного переборщил: на той же ударке скорость получилась 278 для 0,545г.
И при этом РОВНО ТОТ ЖЕ УДЕЛЬНЫЙ РАСХОД: 190-75атм; 90см3; 36пук; 20,8ДЖ = 12,6см3/ДЖ.
Эх, блин... Где ж вы 7 кубов расхода.... :smoke:

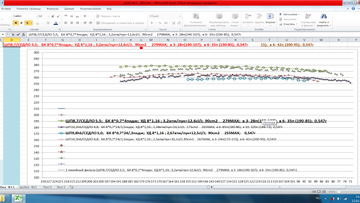

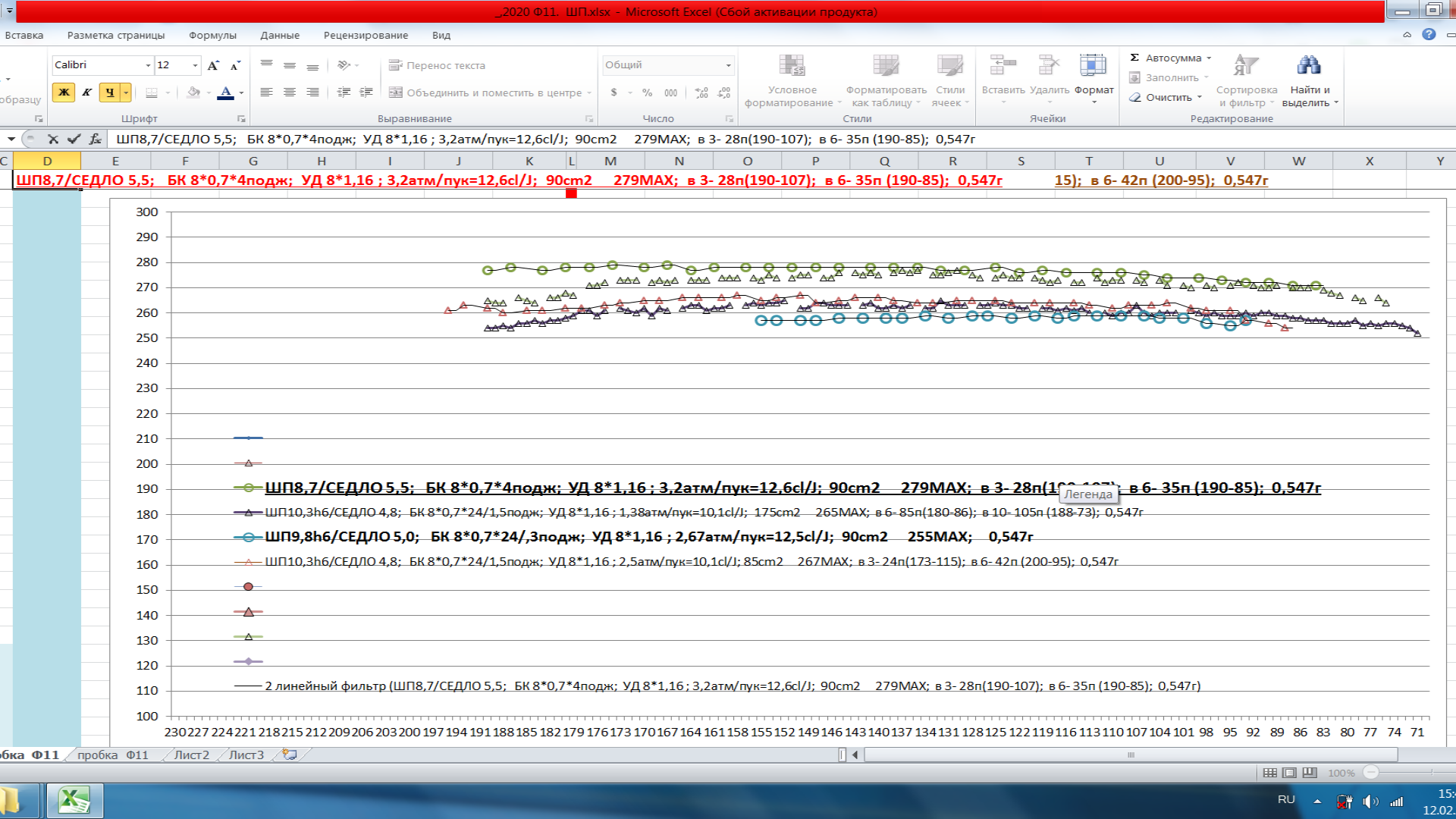

Одно утешение: плато ровное как стол. В +/-1,5 стреляет с 200 до 107 очков;
в +/-3 - до 85 очков
в +/-5 - до 75 очков.
Резик примерно ополовиненный, так что без пустышки будет есть 1,5оч/пук....
https://forumupload.ru/uploads/0011/f5/51/800/t45359.jpg
https://forumupload.ru/uploads/0011/f5/51/800/t31774.png

Отредактировано petroff (12 Фев 2020 15:51:01)

0

998

Андрей, это не шайба, а поясок. Сделай нормальный БК, приведи пробку в порядок....
Пара 4410, не считая моего, успешно работают на БК как у меня на фото.

0

999

ROV написал(а):

...это не шайба, а поясок. Сделай нормальный БК, приведи пробку в порядок....
...

что значит - не шайба? у этого "пояска" диаметр Ф8,7 для канала Ф9,3. Почему это не ШП? ну, поднял я упор пружины в тарелку повыше (чтоб не отвалилась как у тебя по-началу) - ну и что? от плоскости запирания до "пояска"-ШП - 1,2мм. почти так, как у тебя. чем он принципиально отличается от того, что на верху этой страницы?
что значит "нормальный" БК? чем этот ненормальный?
и что значит "приведи пробку в порядок"?
Изложи поподробнее, плз, а то я не понимаю.... :dontknow:

0

1000

а вот еще наблюдение:
сдул резик, вытряхнул трубу-пустышку, задул и стрельнул. т.е. ни с пробкой, ни с ударкой  не делал НИЧЕГО!!!

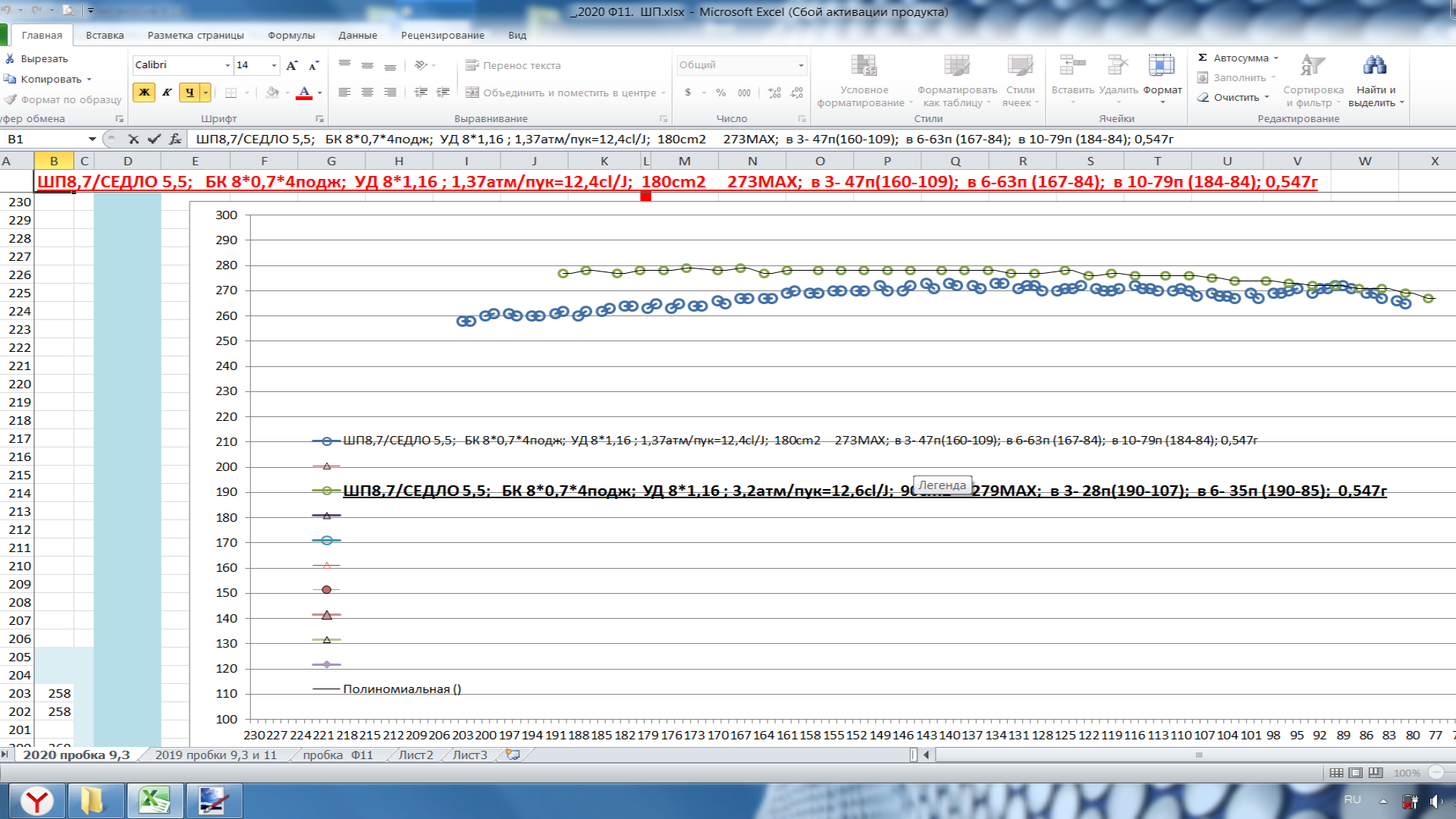

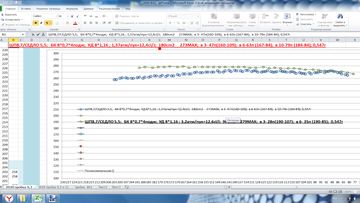

вот такие графики получились:
https://forumupload.ru/uploads/0011/f5/51/800/t58432.png
Почему так?  :smoke:  :smoke:  :tired:
Причем то, что скорость проседает - это не первый раз.  Я и раньше это замечал.
а вот потеря качества плато - впервые....
С какого бы это хрена??? :(
А расход тот же - 12,4куб/Дж....

Отредактировано petroff (13 Фев 2020 15:09:50)
