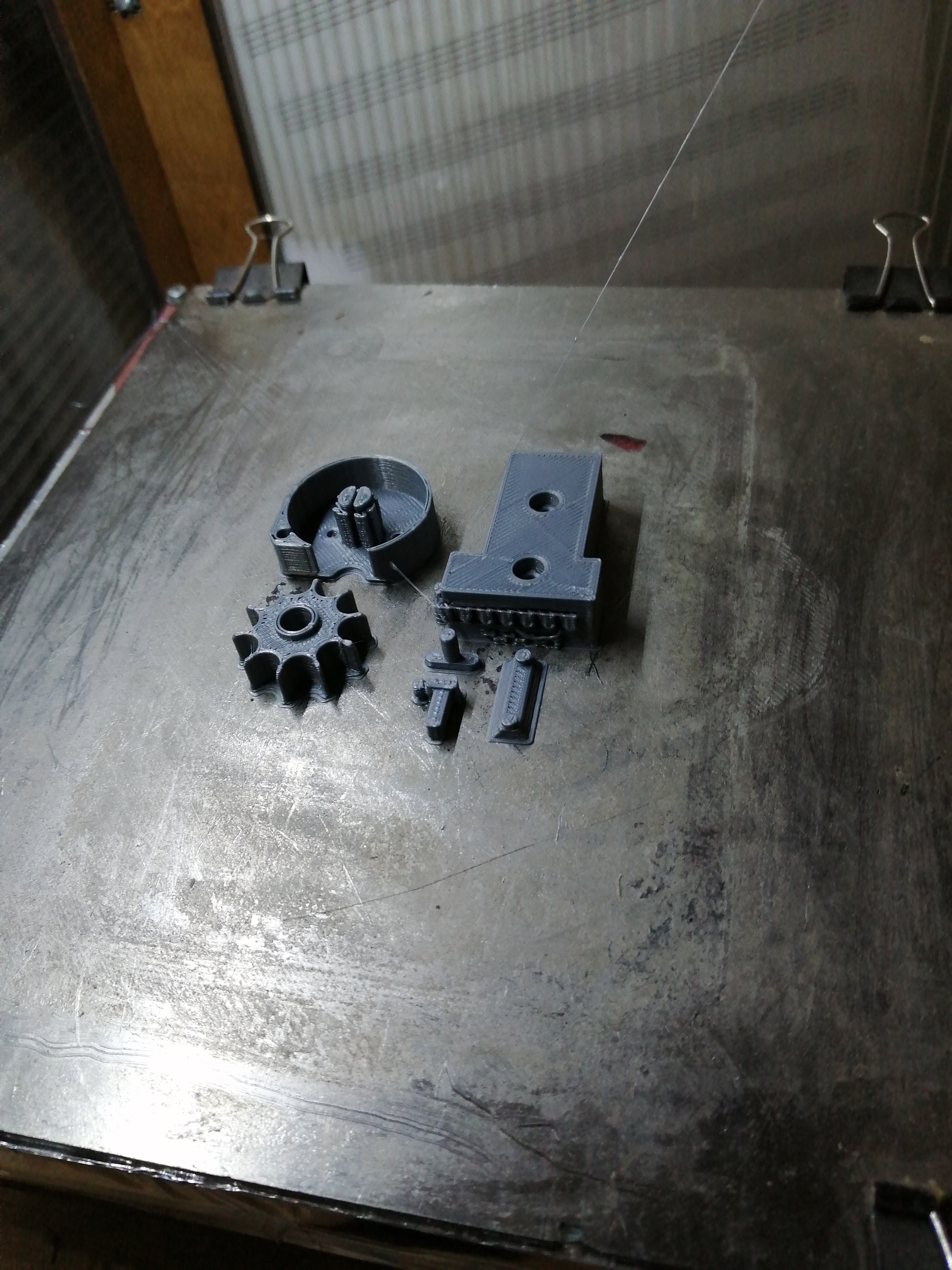

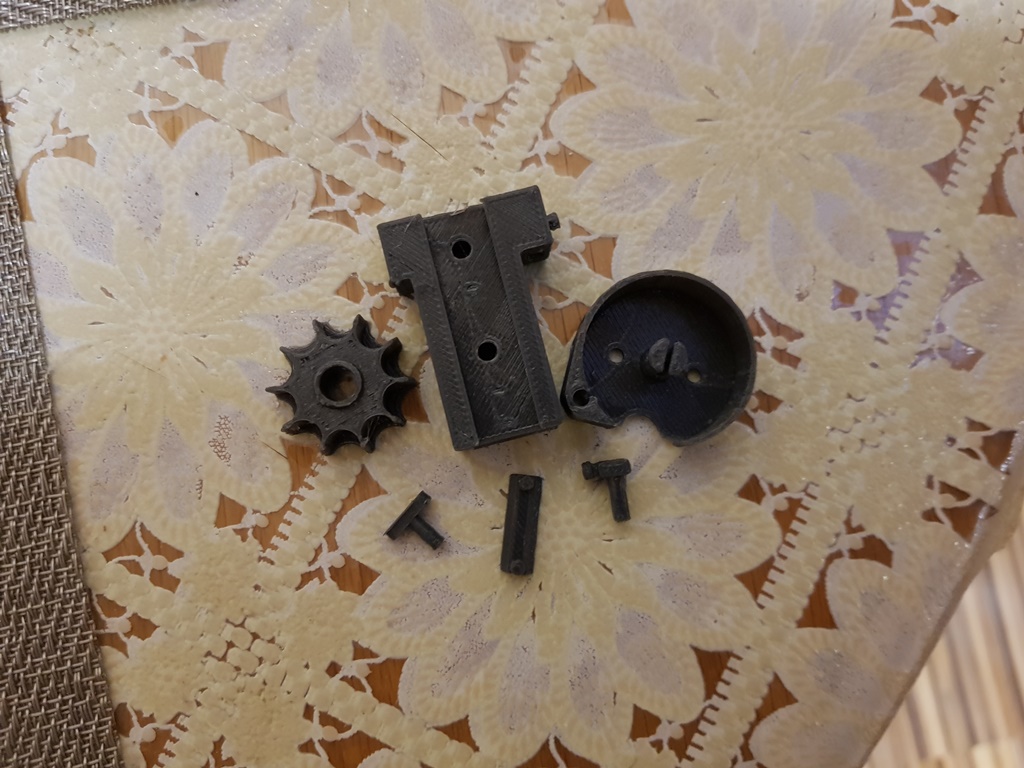

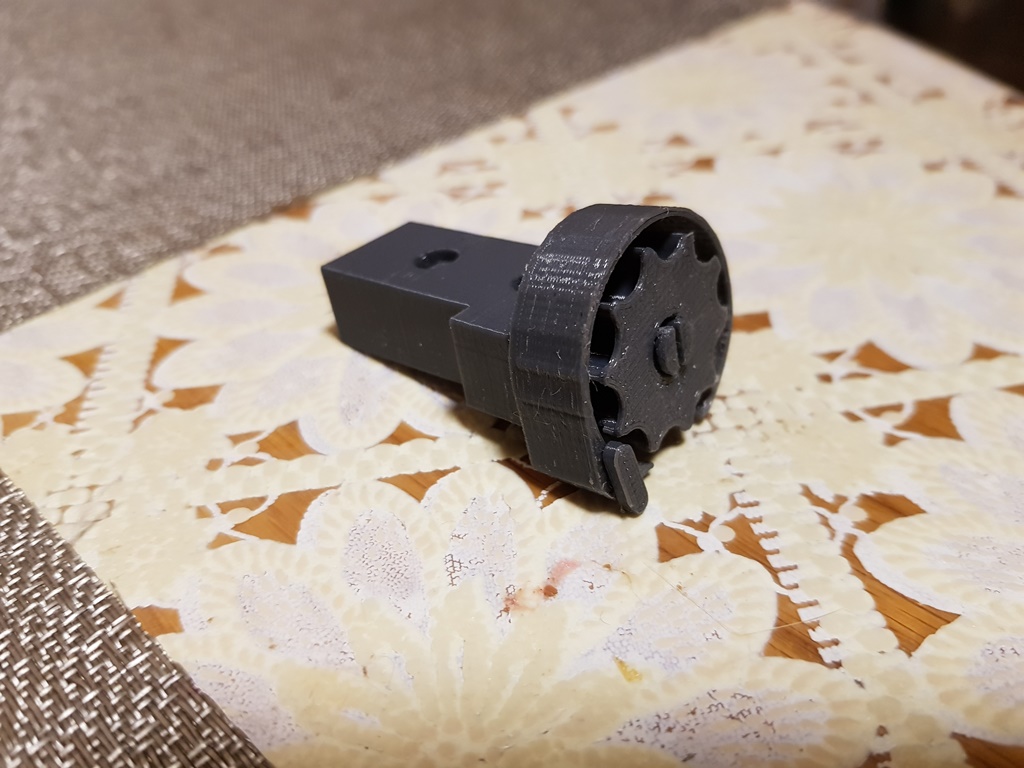

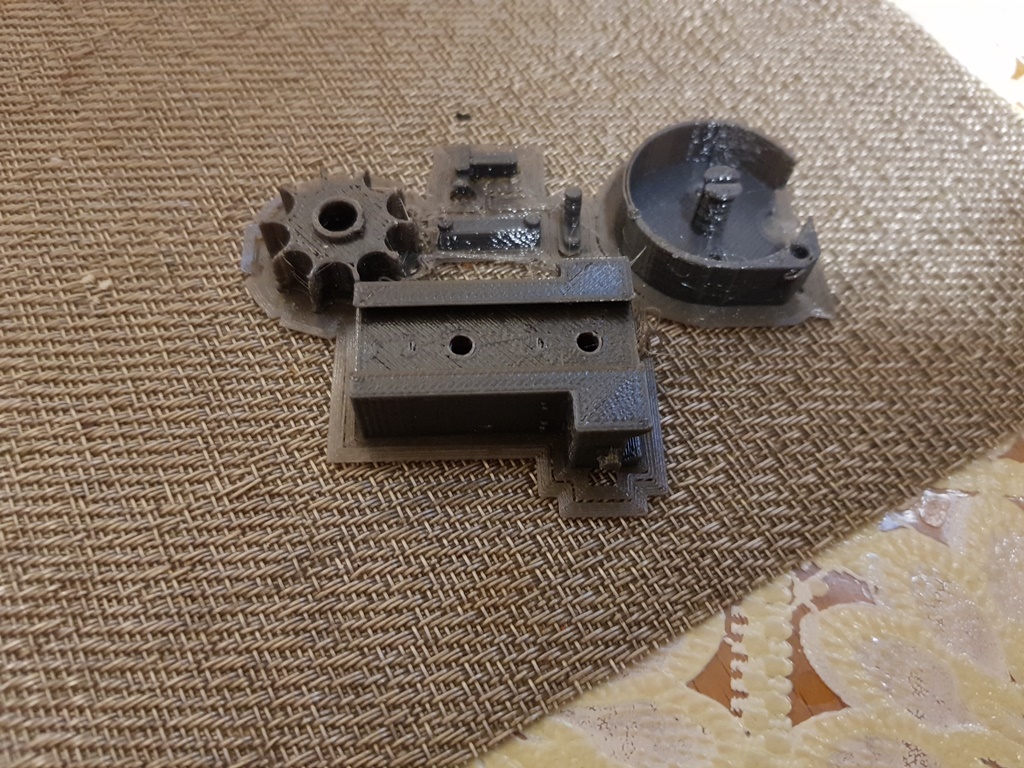

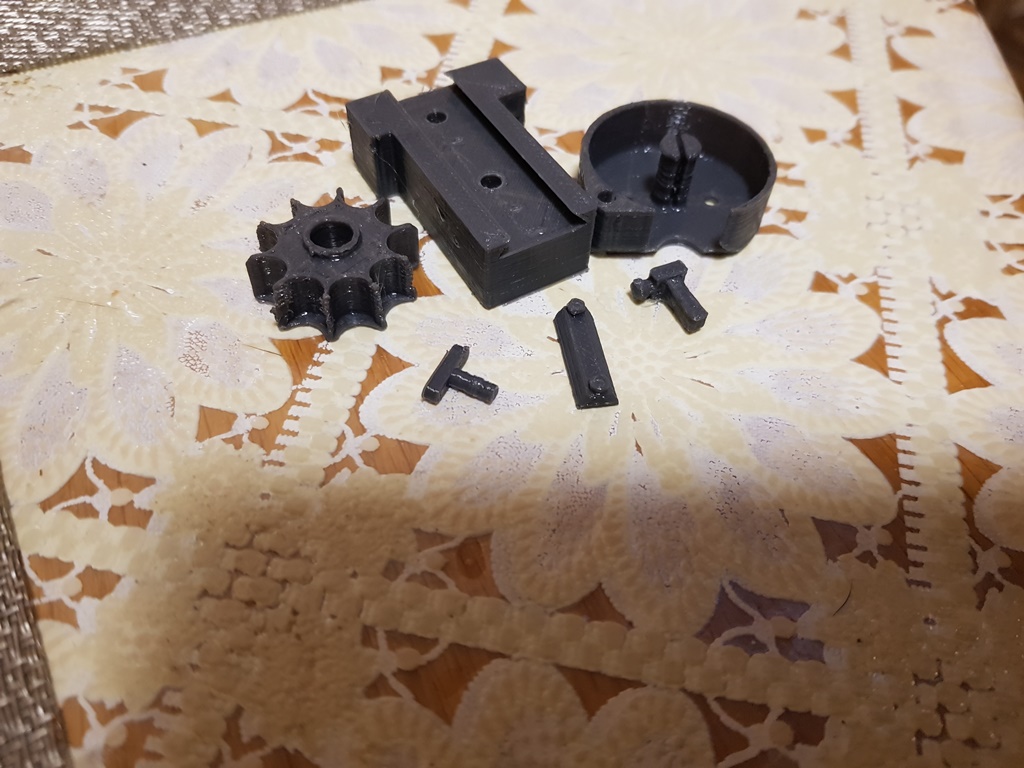

М-дя...С модельками на оформление свадьбы не всё пошло гладко...Но это ладно...Для обретения душевного равновесия распечатал модельку того самого магазина для Кросмана  0,22...Печатал пластиком ПЕТГ, как и планировал...

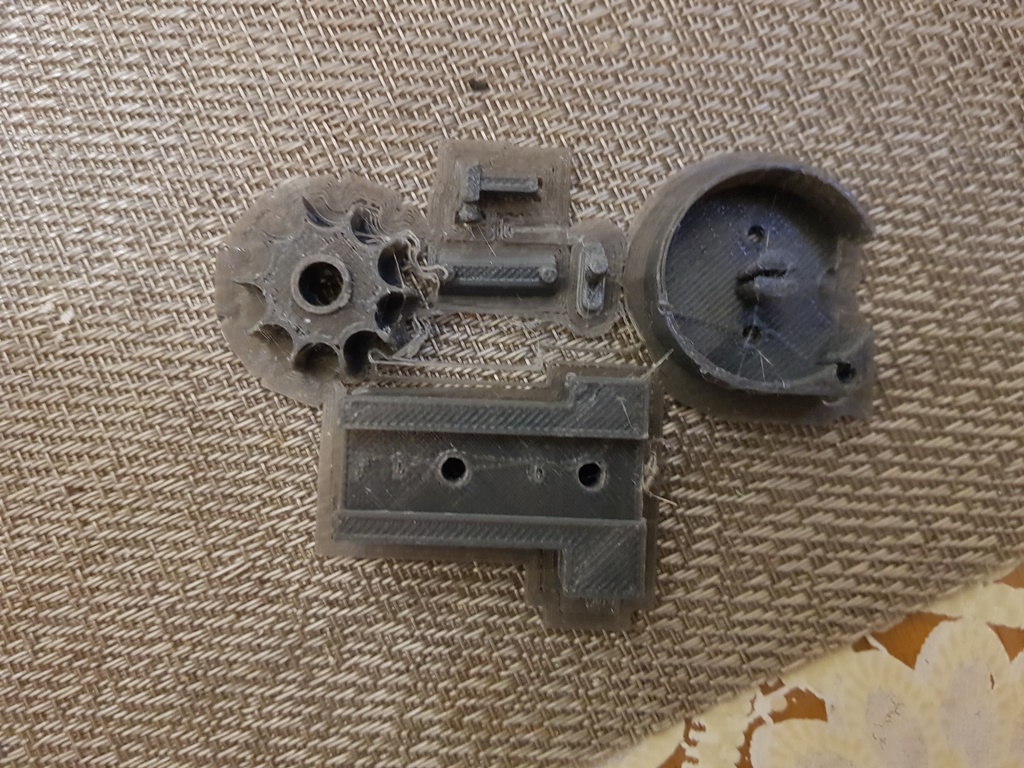

а потом снял с подложки

Пока загадкой остаётся принцип работы фиксатора барабашки... По логике конструктива, я бы адаптер приклеил к корпусу магазина, но тогда фиксатор не встанет, будет корпус мешать...Ладно, я хотел просто распечатать и посмотреть, что получится...

Лёш, с ювелирной работой я вроде дружу - будет чем заняться на досуге. Заодно поразмышляю, может мне тоже пора попробовать освоить этот чудо аппарат.

Андрей, отлично получилось Всё таки 3D принтер очень удобная вещь, у меня бы несколько дней ушло на изготовление модели, формовку, и литьё...
Может (если тебе самому не нужен) отправишь когда нибудь, (когда появится свободное время) мне этот экземпляр обычным письмом - буду очень признателен. (материал, работу, и пересыл конечно оплачу)

Вот именно 5,5 и надо, а то у меня "крыса" в двух калибрах, человек которому я заказывал "барабашки" меня не до конца понял, и напечатал все в 4,5, я не стал второй раз заказывать, слишком сложно с ним общаться в ВК, а свой номер тел. он почему то так и не дал...
Сейчас скину адрес в личку.

Лёш, похвастайся потом, что получилось.

У нас в городке таких ювелиров нет, а учиться по букварю поздновато,  боюсь я уже не успею освоить новые технологии - всё таки возраст уже не ученический...
Хот бы студию какую открыли для граждан, по платной распечатки готовых моделей, а то даже этого нет.

Андрей, если когда нибудь соберёшься доработать эту модель, может  уменьшишь её немного, а то под оптику не лезет. (пусть хоть на 6 - 7 пуль, больше на маленьком магазинчике не уместится) У меня до прицела 22мм. (это общая высота барабашки, / фото с интернета/) Можно конечно установить высокие кольца, но очень мне не нравится, когда прицел сильно высоко стоит.

Уже давно пытаюсь купит латунный магазинчик, вот это вещь, но что то никак не попадается.

Сегодня получил посылку с конструктором,  до этого не имел дело с распечатанными изделиями, очень мне не понравилось такое количество облоя. Что бы по людски обработать, не мало времени потребуется...Да в придачу ко всему под прицел не лезет.

Ну раз под прицел не лезет, то тогда отбой по этой модели...Хорошо, есть другая моделька, но на пять пулек (она мне, надо заметить, нравится больше, хоть и меньше камор в ней)...Посмотрю, можно ли там добавить камор без ущерба прочности...
Ладно, ща накидаю, а там все разом оценим...

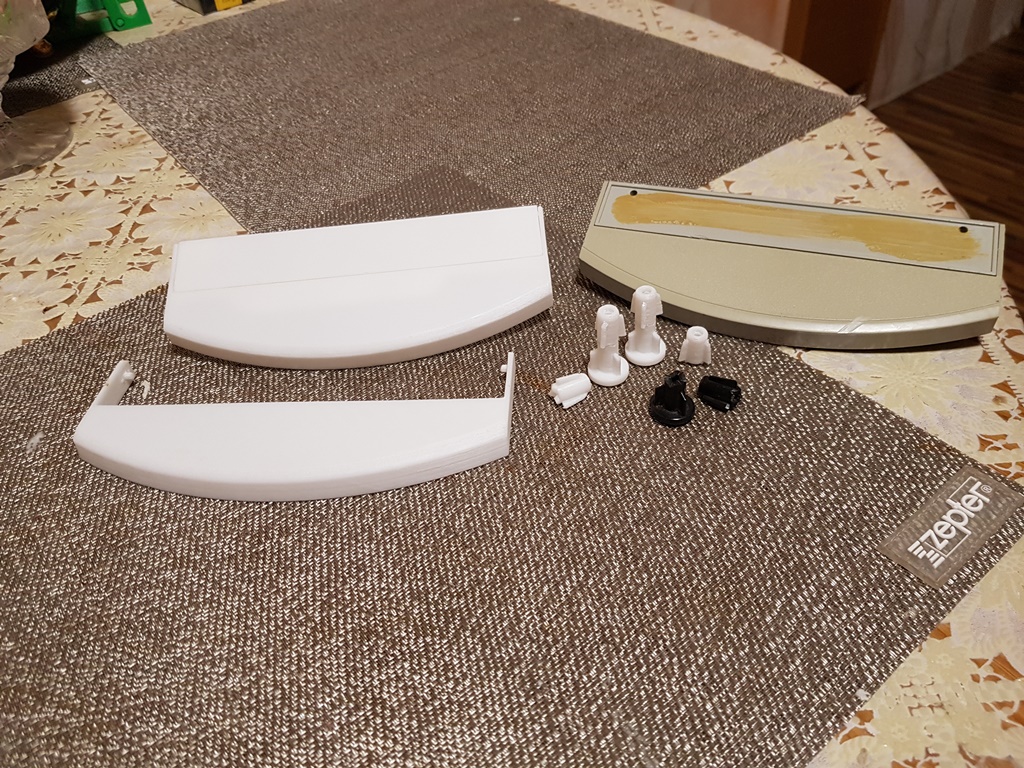

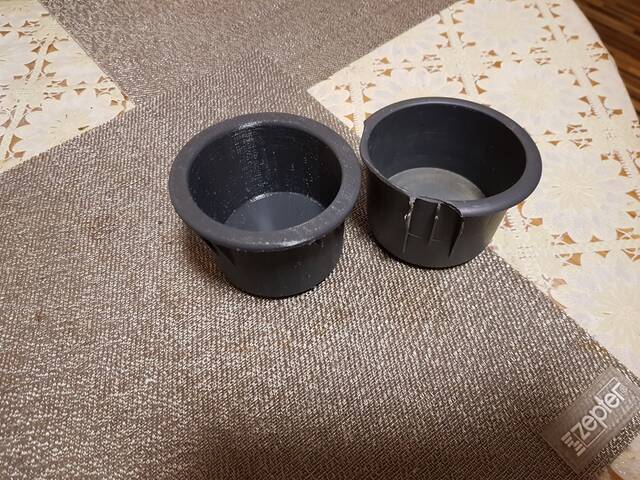

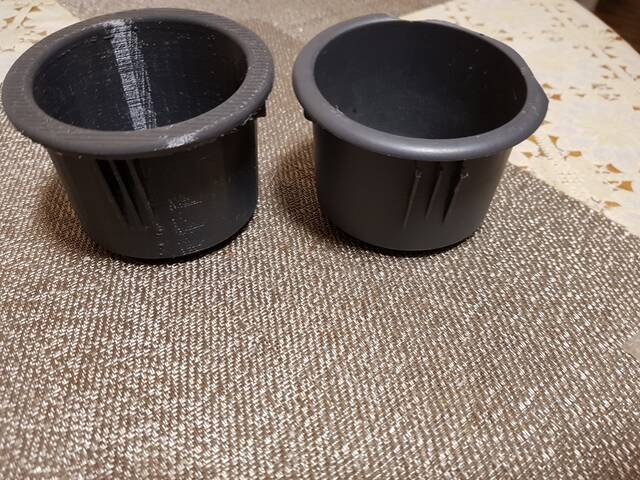

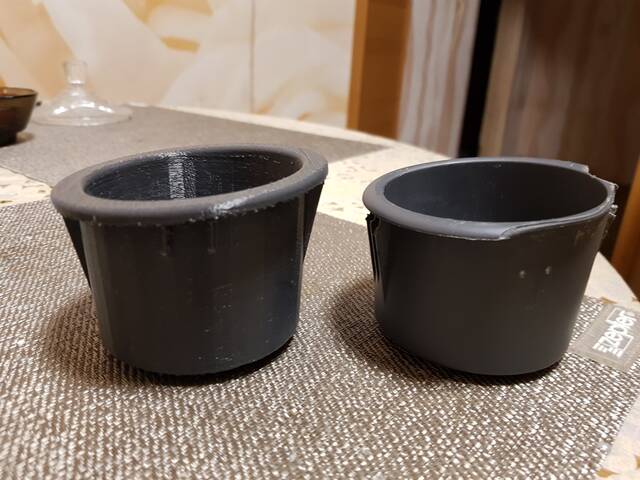

По мотивам той "другой" модельки, пока у меня печатался замоделенный ночью стаканчик в РАВчик (я замоделил, распечатал, снял поддержки...дальше зять пусть сам доводит  )



,

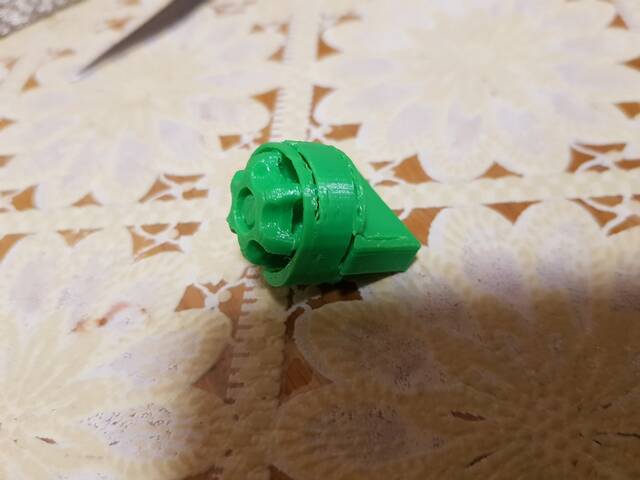

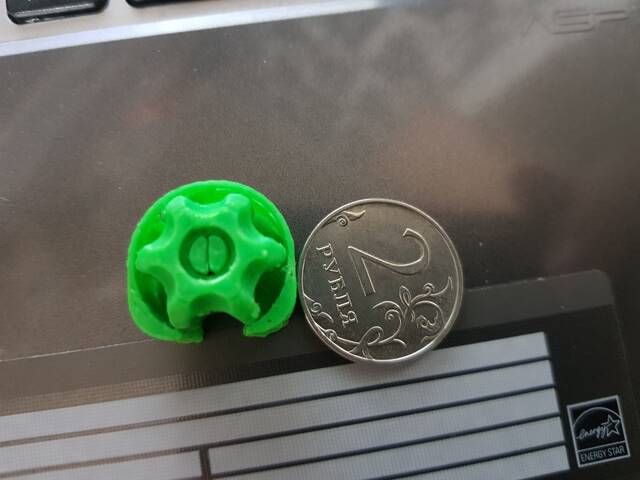

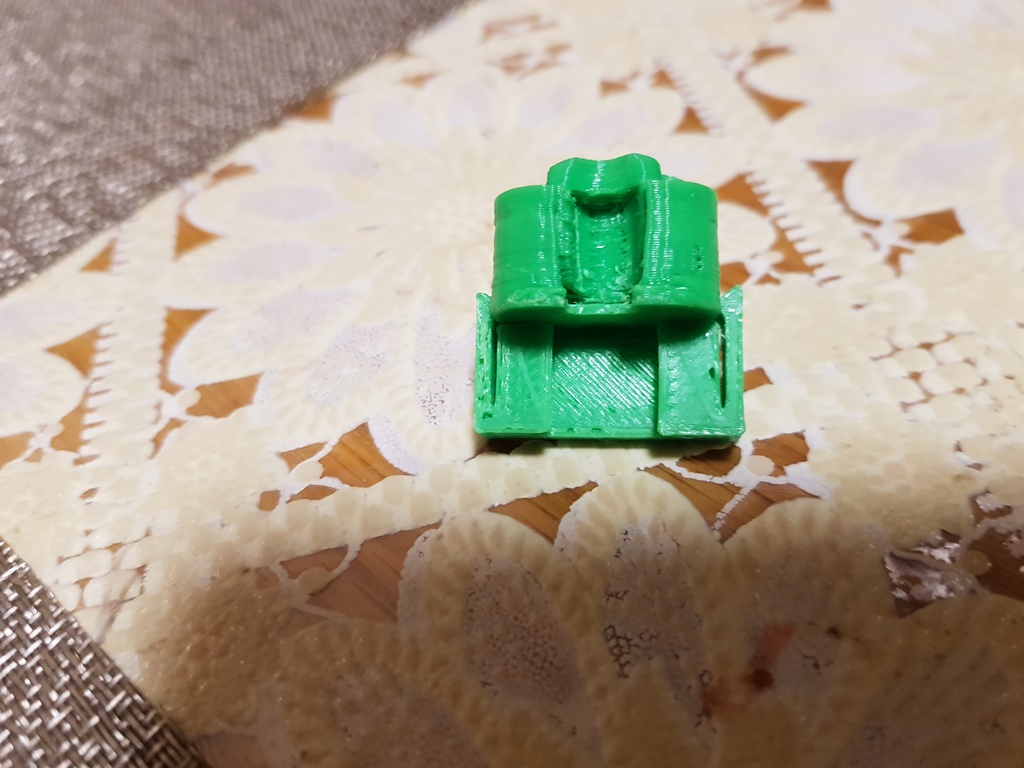

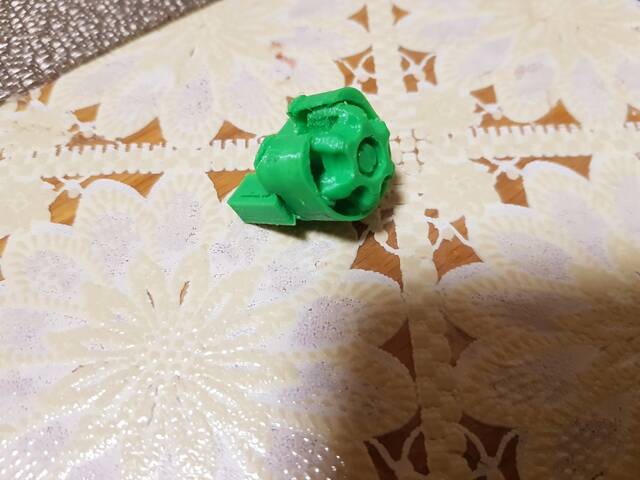

накидал свою модельку и распечатал пробничек (он не обработан на фото...так, скидал быстренько для посмотреть, что получилось)

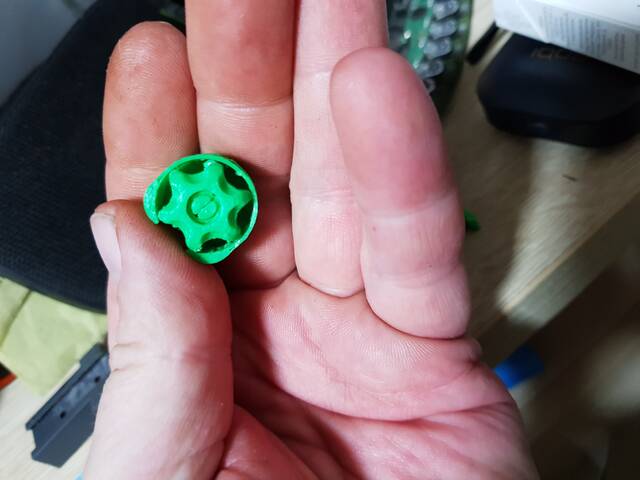

Он получился небольшой

И я его уже разломал  , ибо не понравилось мне...
Надо работу над ошибками провести, немного перекроить и ещё разок пробник шлёпнуть, а там уже ясность будет...

И да, более, чем на 6 камор никак места не хватает...
P.S. Разыскал-таки дома немного пулек...Короче, не вывезет вариант 6 камор, слишком они тесные выходят...Значит, только 5...Т.е. 4 в каморах+1 в стволе

Лёш, я отсюда надёргал
https://www.thingiverse.com/search?q=Cr … amp;page=1
но как-то оно мне не совсем глянулось, есть моменты, с которыми я не согласен...

Лёш, с усадкой можно решить подгонкой механической, не особая проблема...Я печатал 100% заполнением и на небольшой скорости...А на фото, как недоэкструдирование идёт...

Лёш, он мне вот отсюда печатал. https://vk.com/away.php?to=https://www.thingiverse.com/thing:2274721&cc_key=

Просто ужас как интересно, что получится...

А я вот думаю, как и из чего колпачки на ступицы сделать.

Чем заняться человеку в ночь с воскресенья на понедельник в четвёртом-то часу утра?..Ясно море, что чем-то увлекательным...
Итак, все мы помним (как вчера прям помню  ), что сначала было слово...и картинки... А потом пошло-поехало и завертелось...

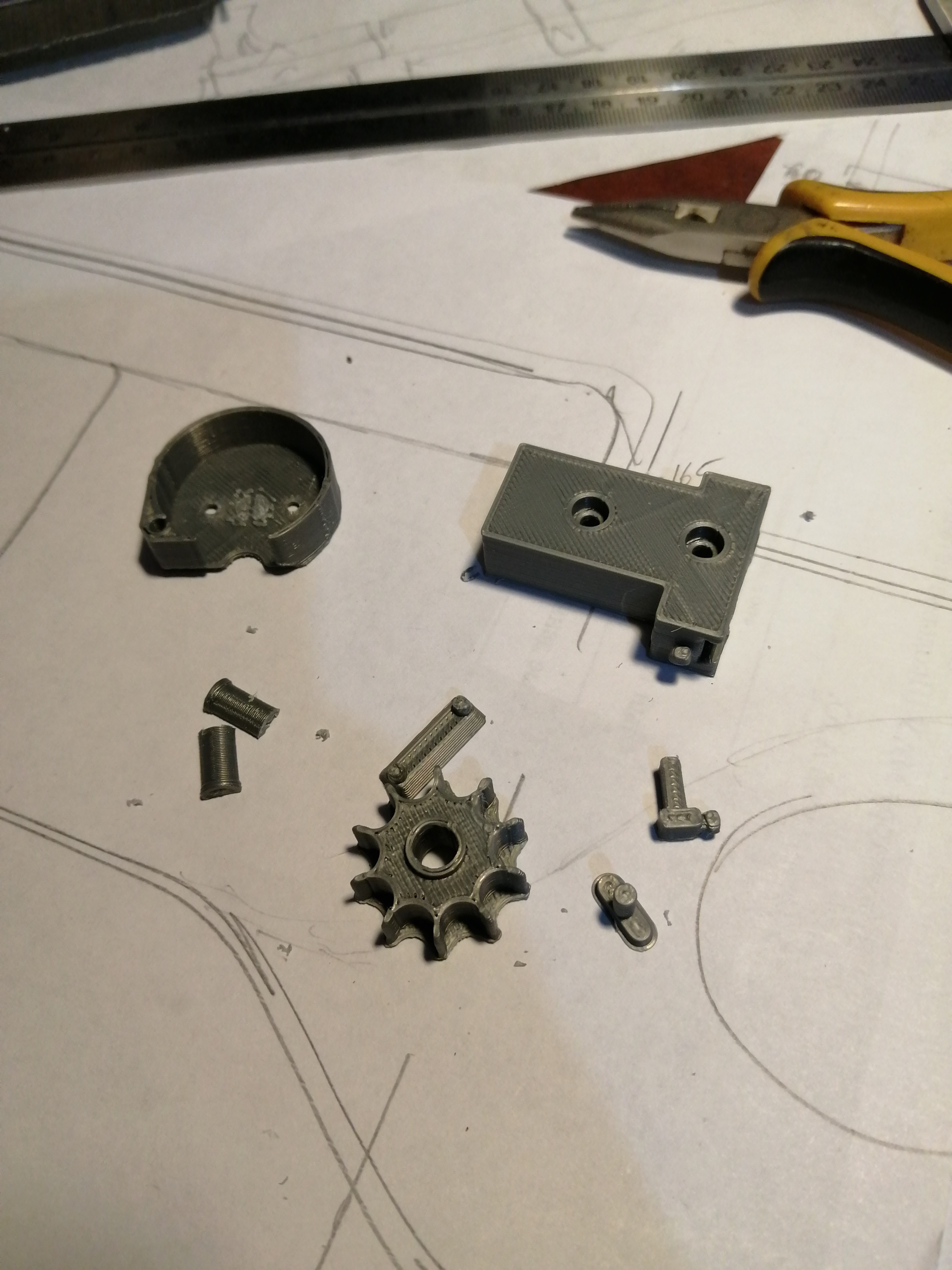

Сперва тот серенький вариант был распечатан

про него важно вспомнить по ряду причин, о коих я в ходе повествования непременно упомяну

Далее был зелёный вариант под "папу" (они все зелёные дальше, но всё же ) и он оказался неудачен, но послужил толчком к дальнейшему движению...Удачен этот вариант оказался с точки зрения своей компактности и, как мне показалось сперва, с точки зрения крепления...

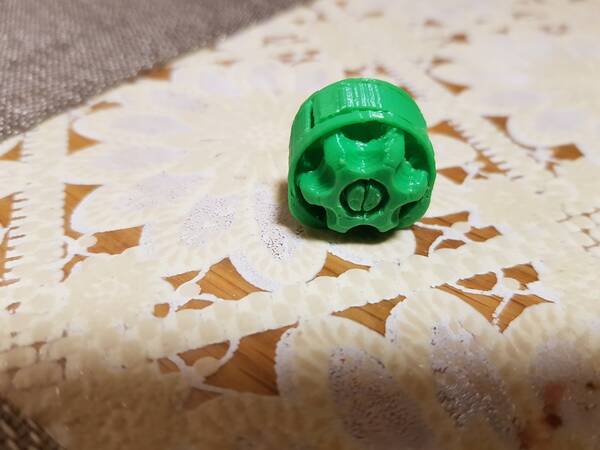

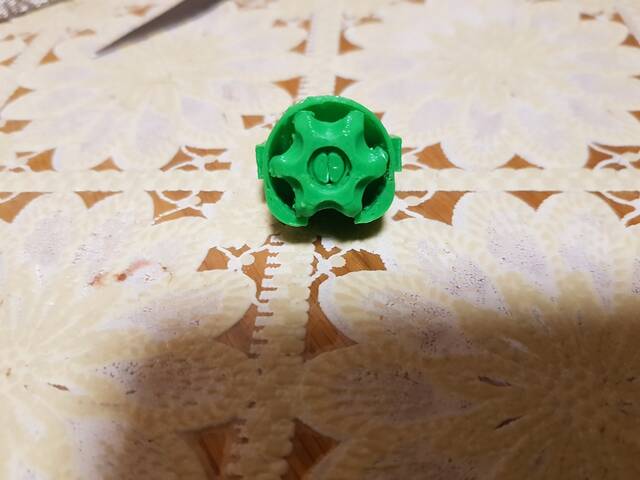

Распечатал я "детский" в варианте "как есть" (напоминаю, что детали обработаны лишь первично...да и фото не ахти...но что есть  )

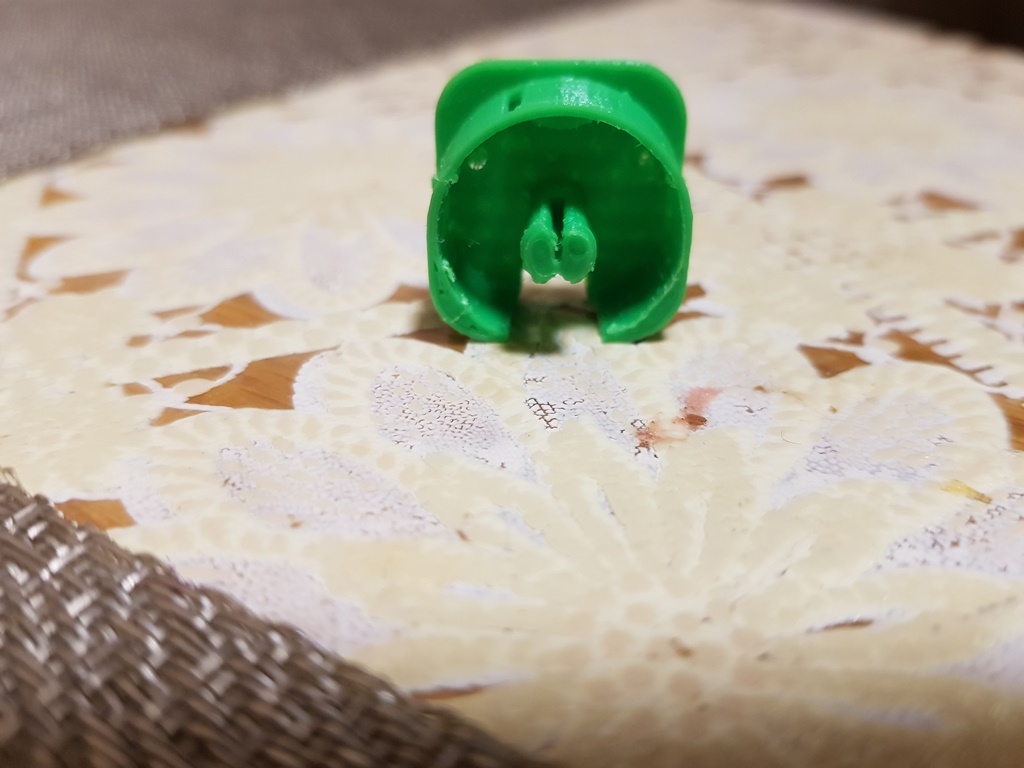

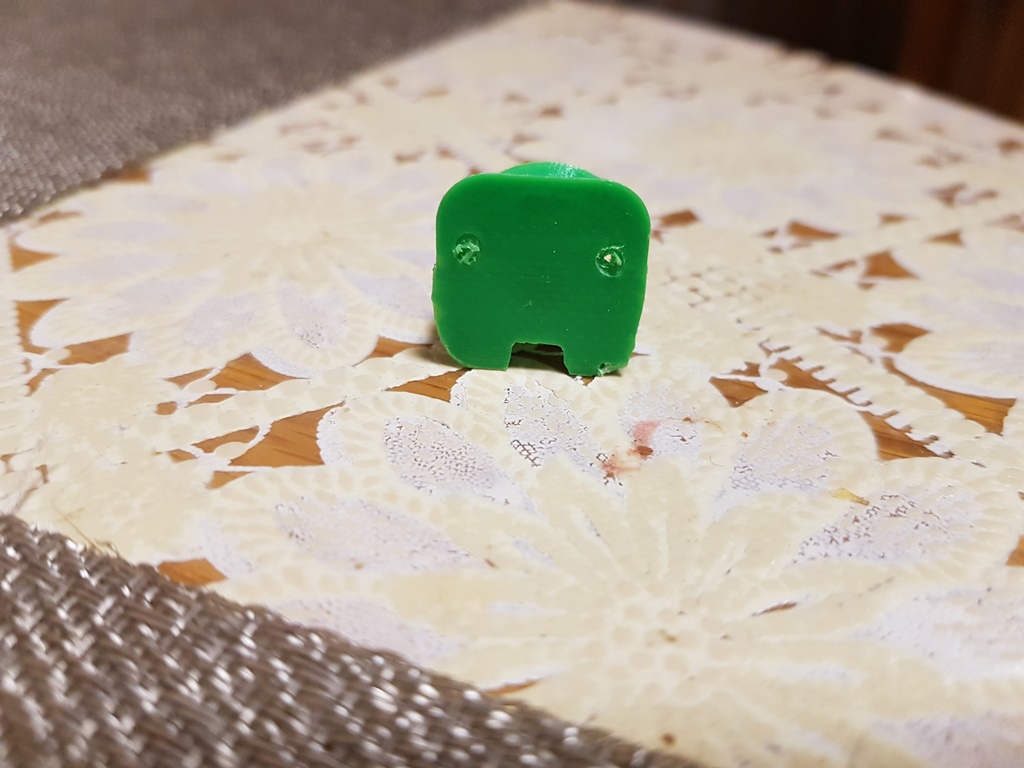

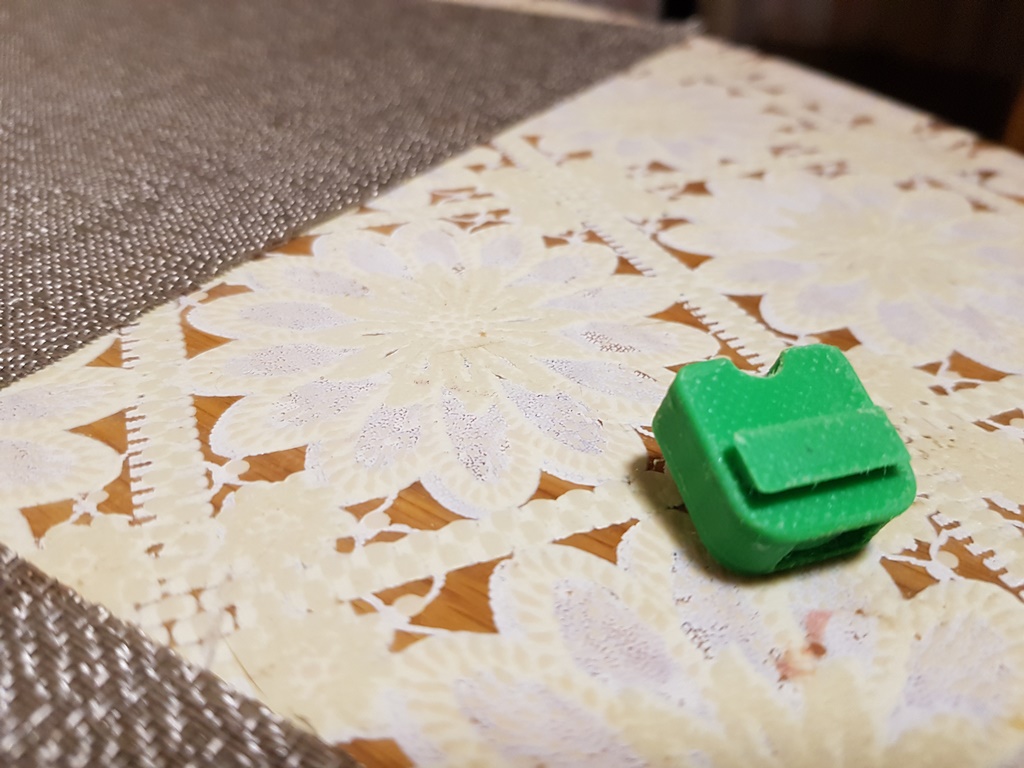

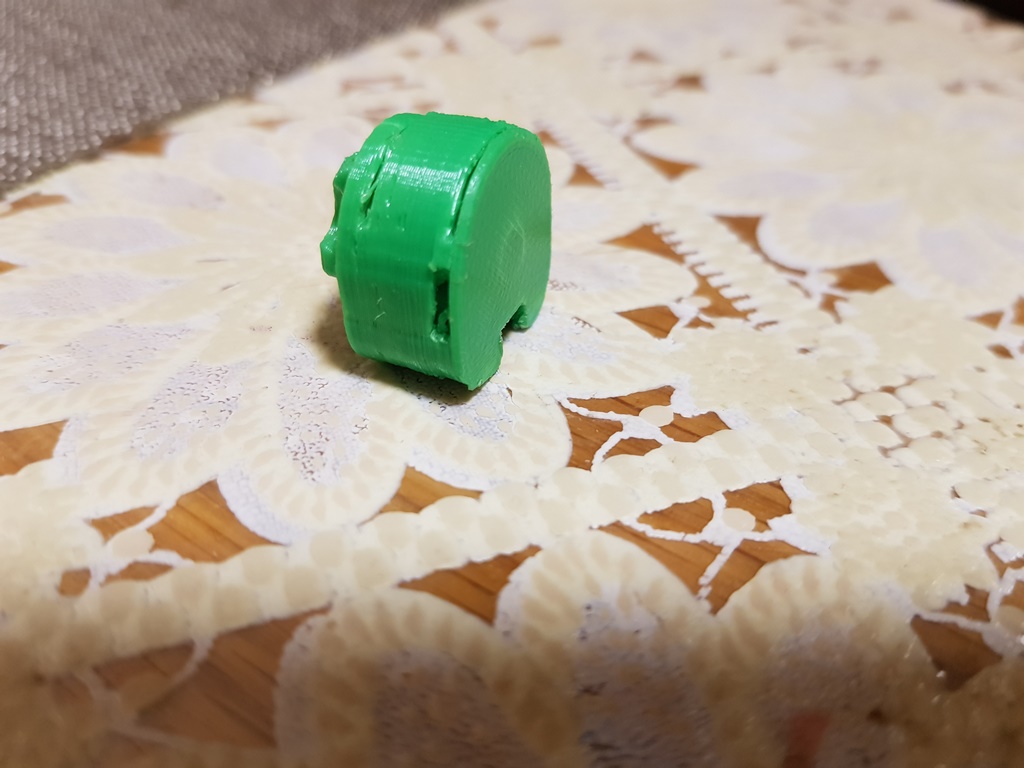

Если корпус рассмотреть с разных сторон, то по бокам видны два щелеобразных отверстия

они как раз предназначены для зажимов крепления

Зубчики крепежа должны заходить в них и удерживать магазинчик

Ну, что сказать...удерживают, но крайне неубедительно...По сему я снова вернулся к серой версии более крупного магазина...Это причина номер раз...Коль скоро было решено позаимствовать систему крепления, то возникла следующая мысль (которая почему-то не возникла сразу при печати первой зелёной версии  ): маленький магазинчик располагается высоковато от лотка...Поэтому деталька (назовём её "держатель") должна быть закреплена ниже оси самой ракушки корпуса...Возможно и не так это важно, но мне показалось существенным...Теперь держатель нужно прилепить к ракушке...Но ракушка маловата в диаметре...Нет проблем, приспособим к задней стенке ракушки "доску" и уже к ней держатель...Делов-то...ХА!..Фиг-то там!.. Уж как я не изгалялся, сколько раз не прогонял через программное лечение модель, а почему-то при экспорте в нужный для обработки в слайсере (обязательная процедура перед печатью...Без обработки в программе-слайсере принтер печатать не будет) модель корёжит...Не, я распечатал, конечно

но вариант меня не устроил...

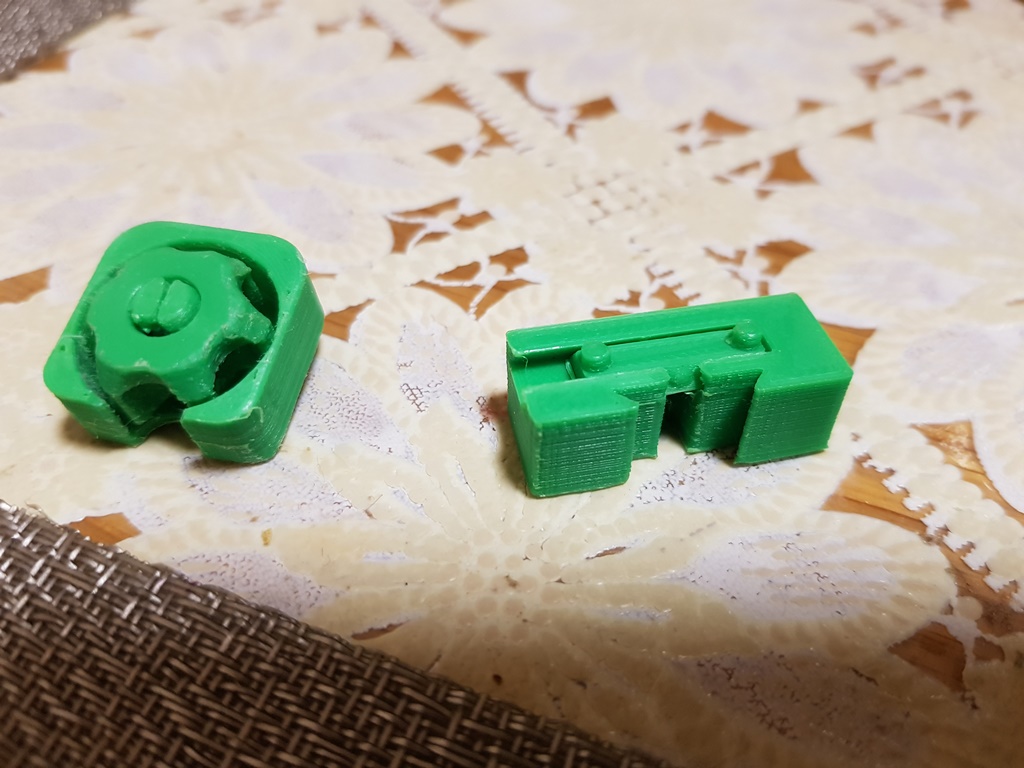

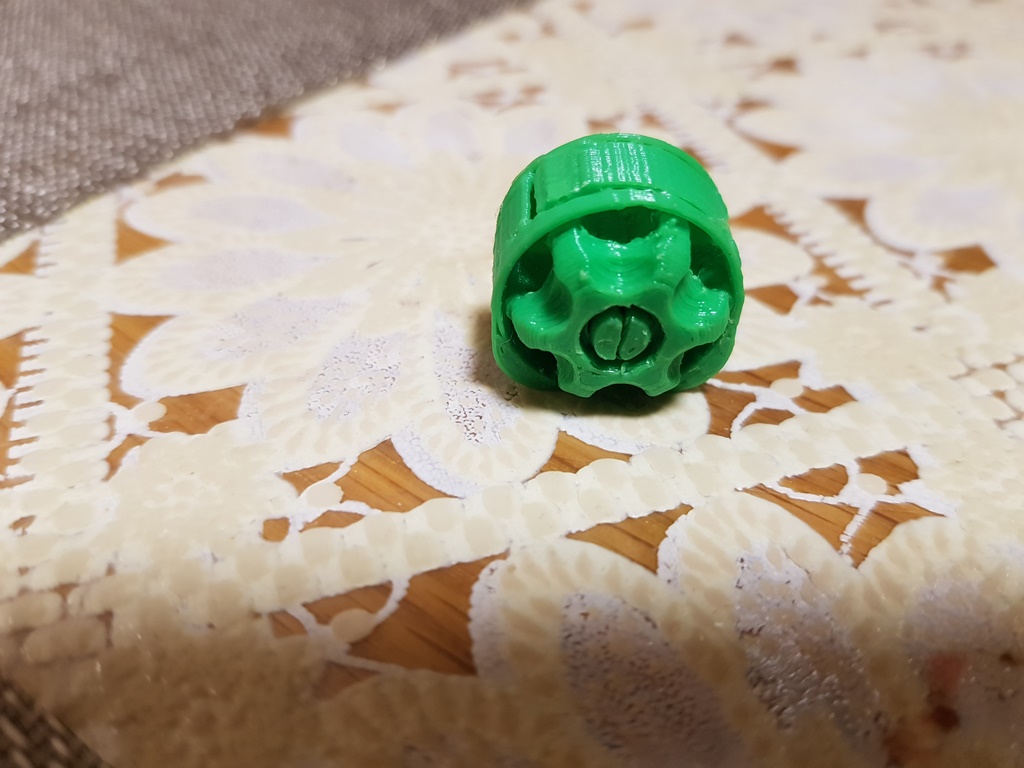

Тогда я сел и по размерам накидал модель с нуля...Попутно пришли мысли и о несколько иной конфигурации

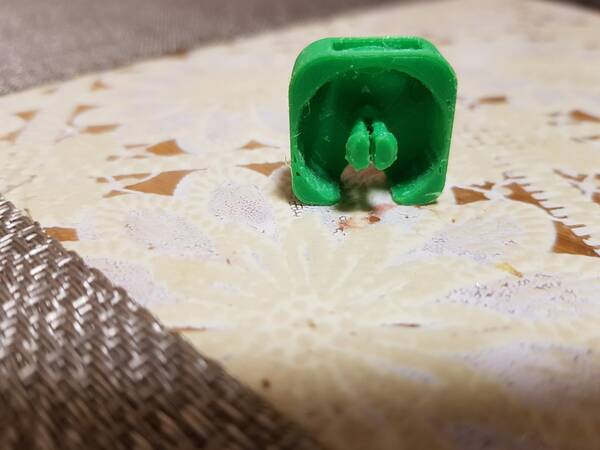

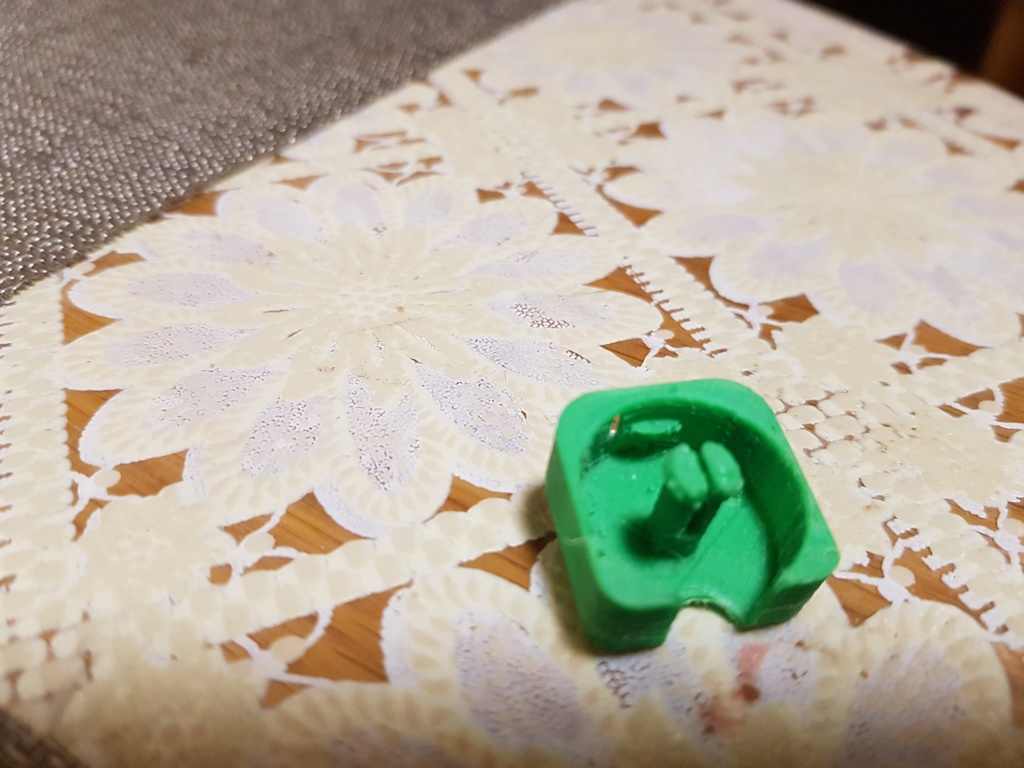

Сверху видно проёмчик...Там в нём фиксатор шестерёнчатого элемента от самопроизвольного проворачивания...Там выступ внутри и типа пластинчатой пластиковой пружинки получилось, как в изначальном варианте

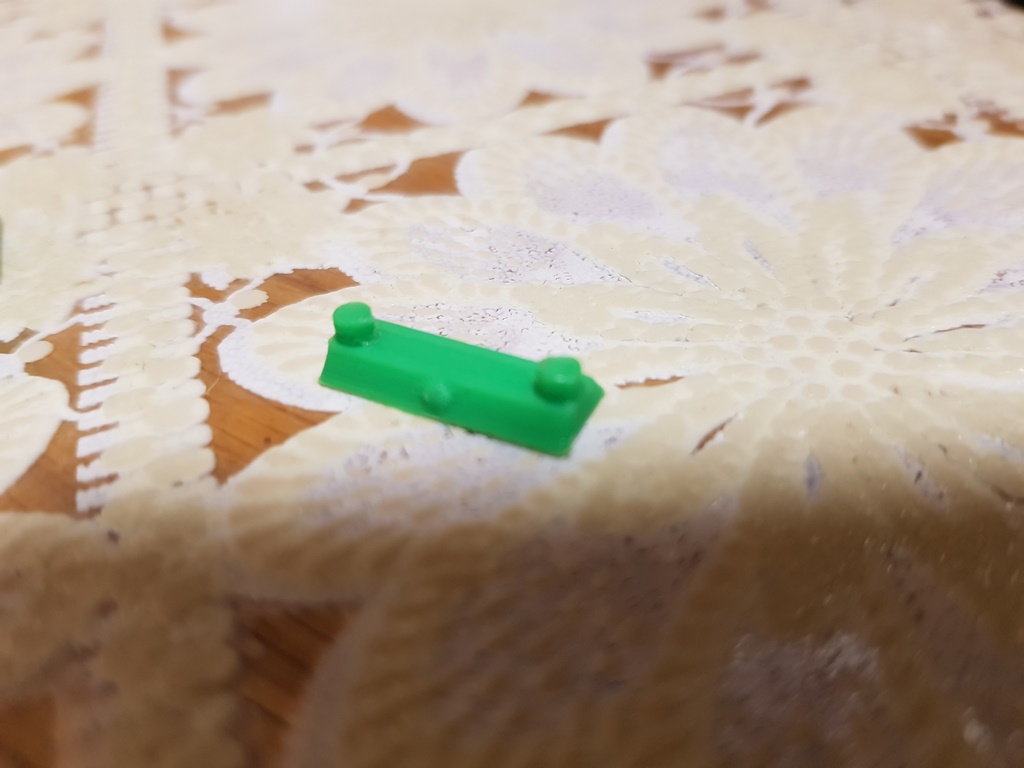

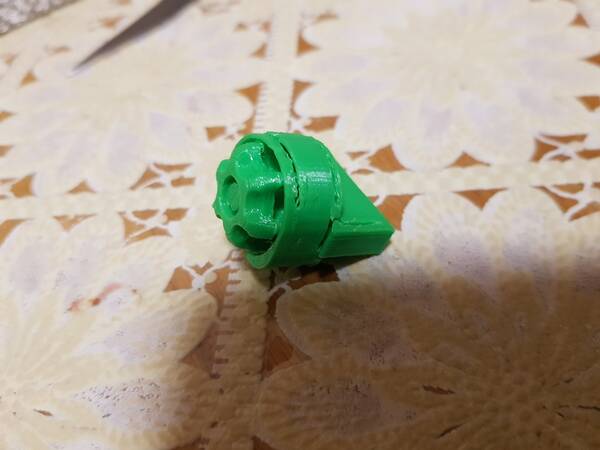

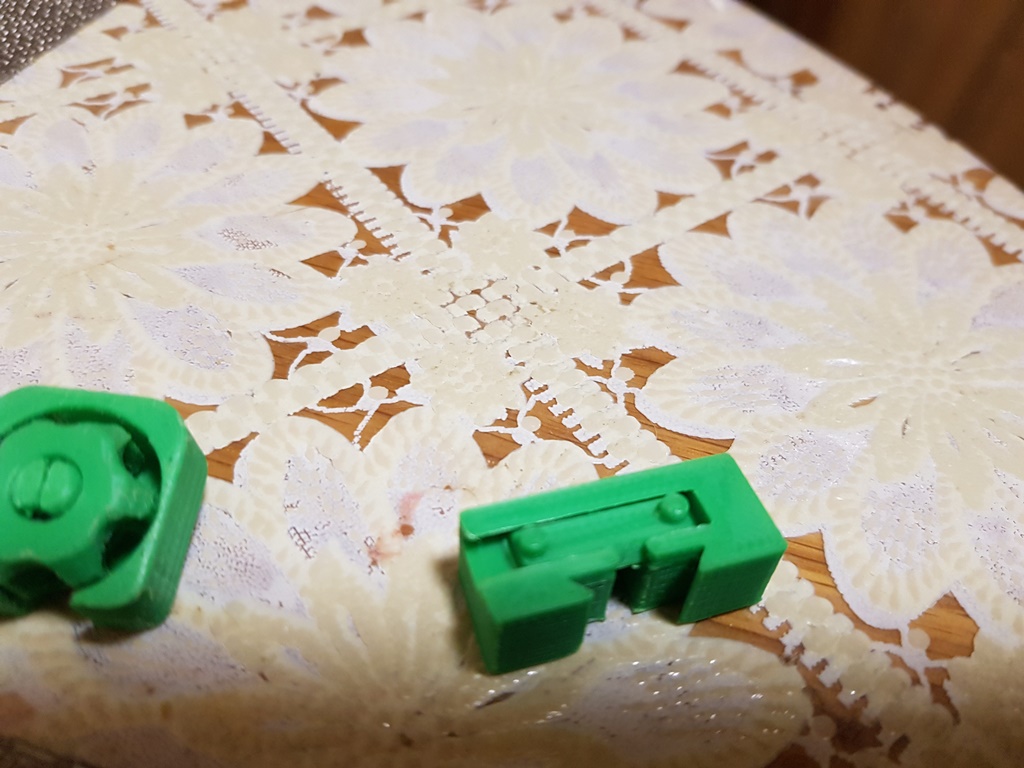

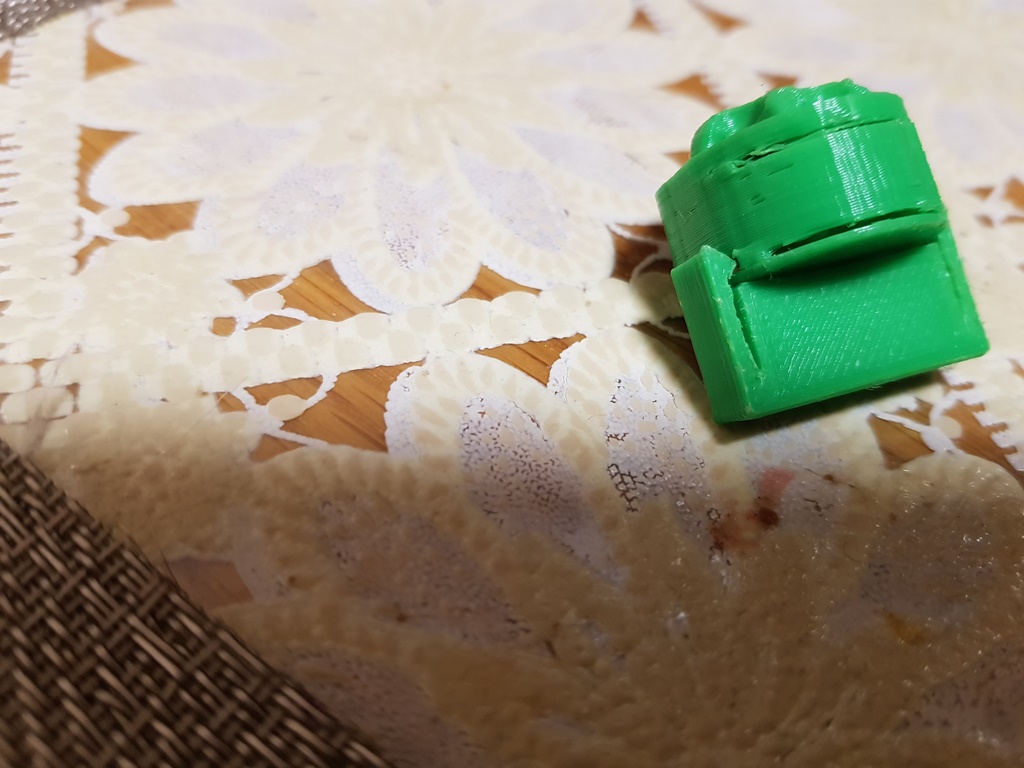

На эту ракушку вполне спокойно встаёт держатель

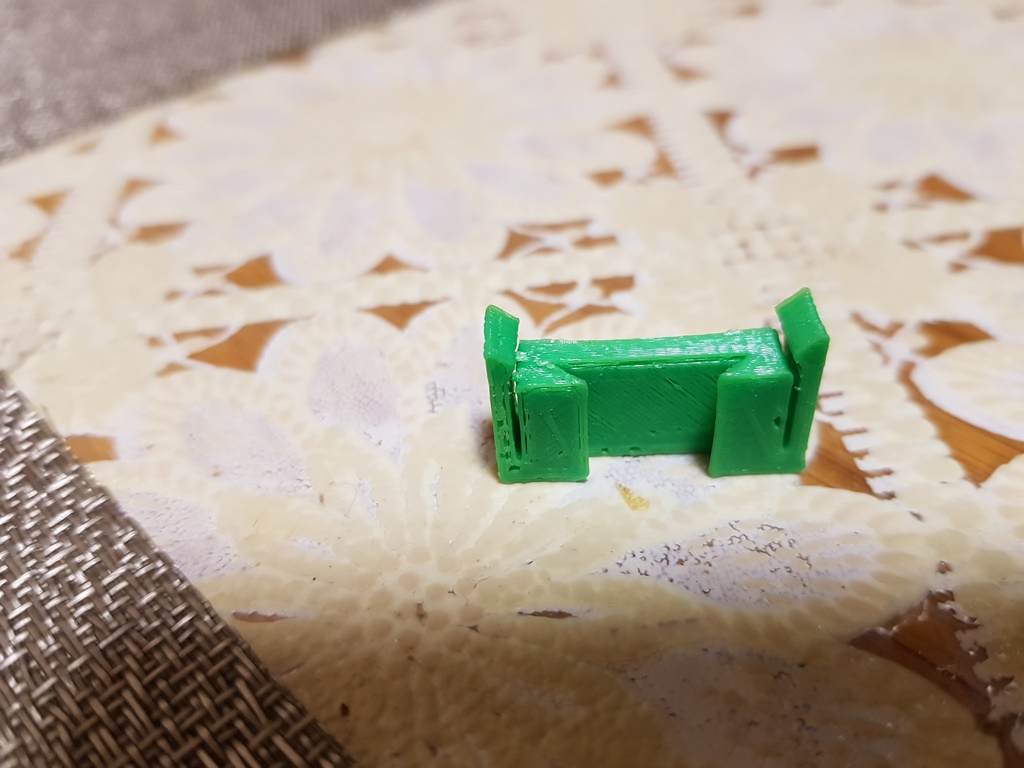

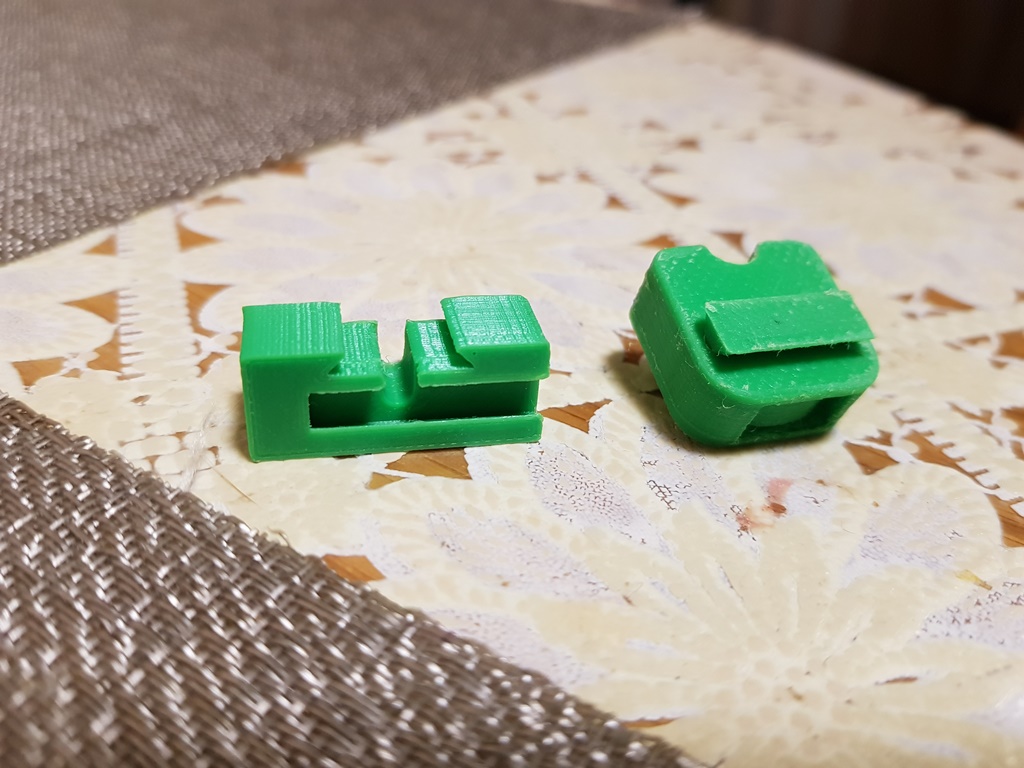

Ну и для посадки на коробку деталь

Этот вариант крепления на коробку сделан так, что барабашка вставляется слева и переводится тоже левой рукой...Что немного напрягло, так это миллиметровый люфт держателя в пазу

Да, на теле держателя есть пимпочка, которая его удерживает в пазу

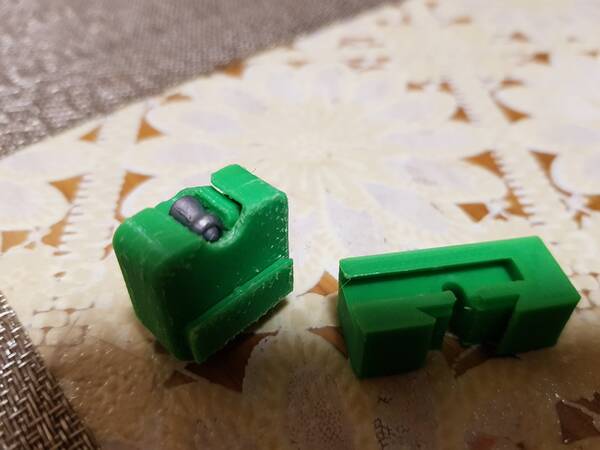

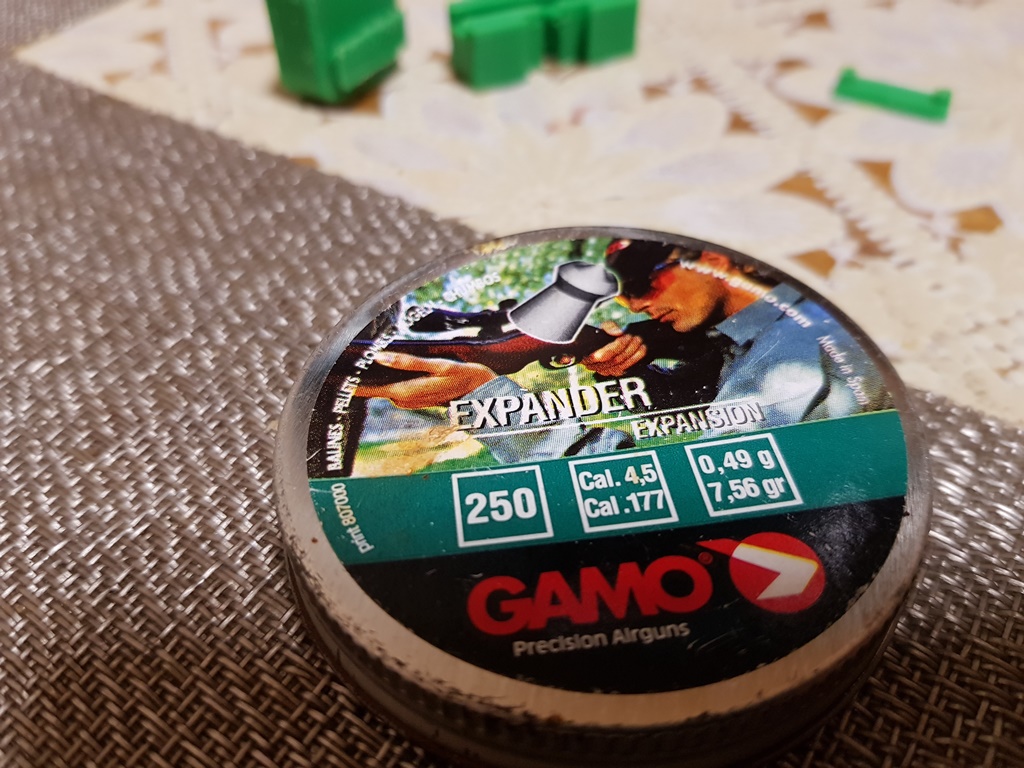

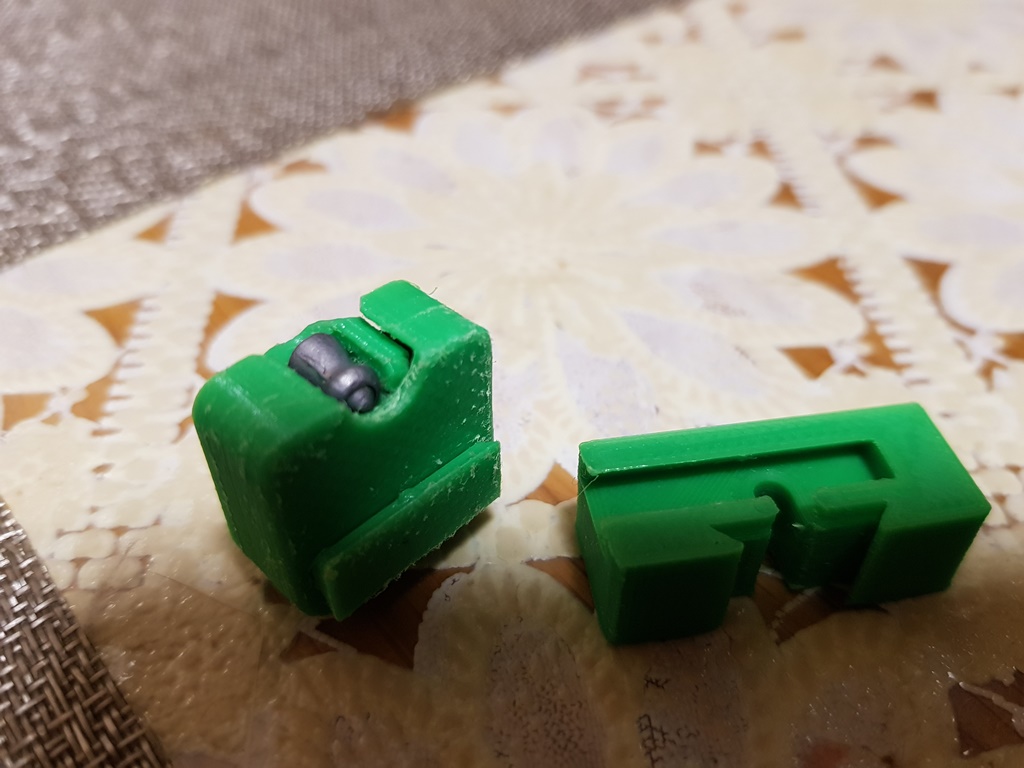

Ну и убедившись, что любимая не спит, пошарил по сусекам...Насусечил пульки Гамо Экспандер (так-то у меня и другие пульки есть, но они на работе в кабинете у меня "живут", где я и ковырял железо до недавнего времени)

Длина сих пулек 7 мм и они вполне комфортно себя чувствуют в магазине

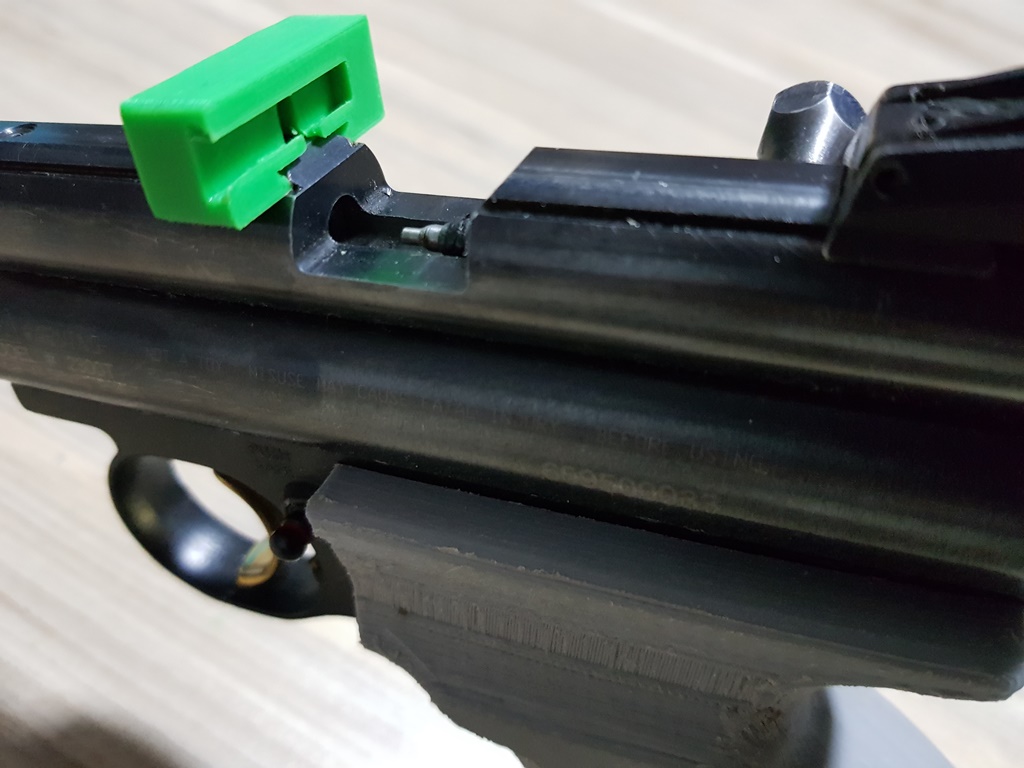

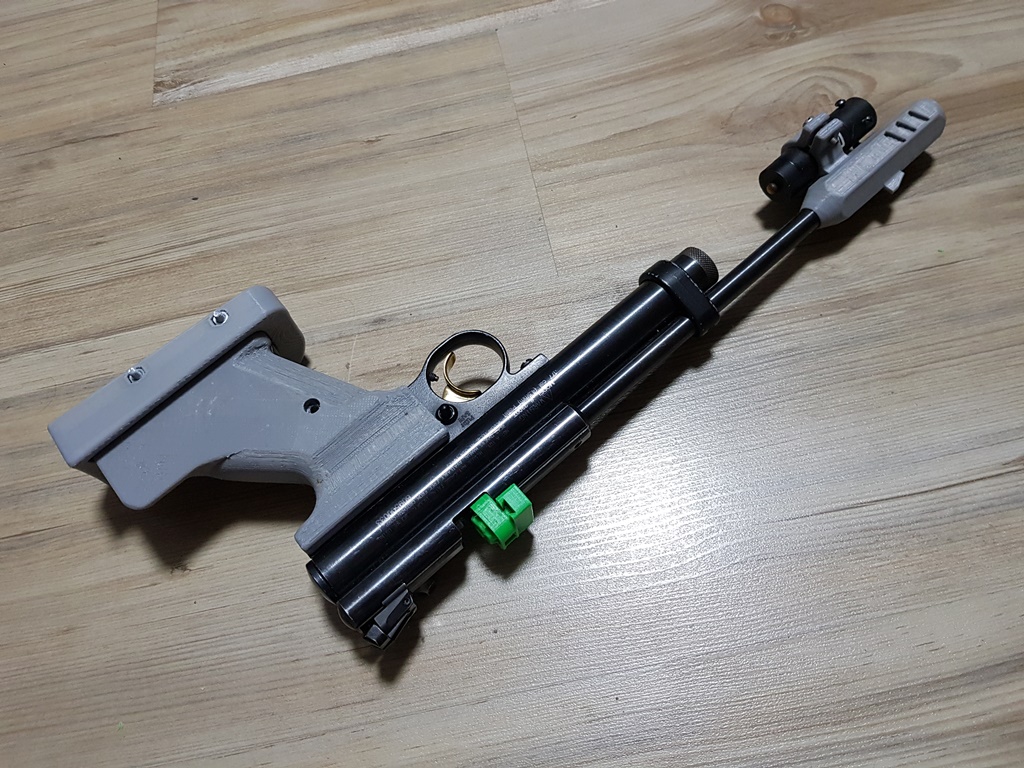

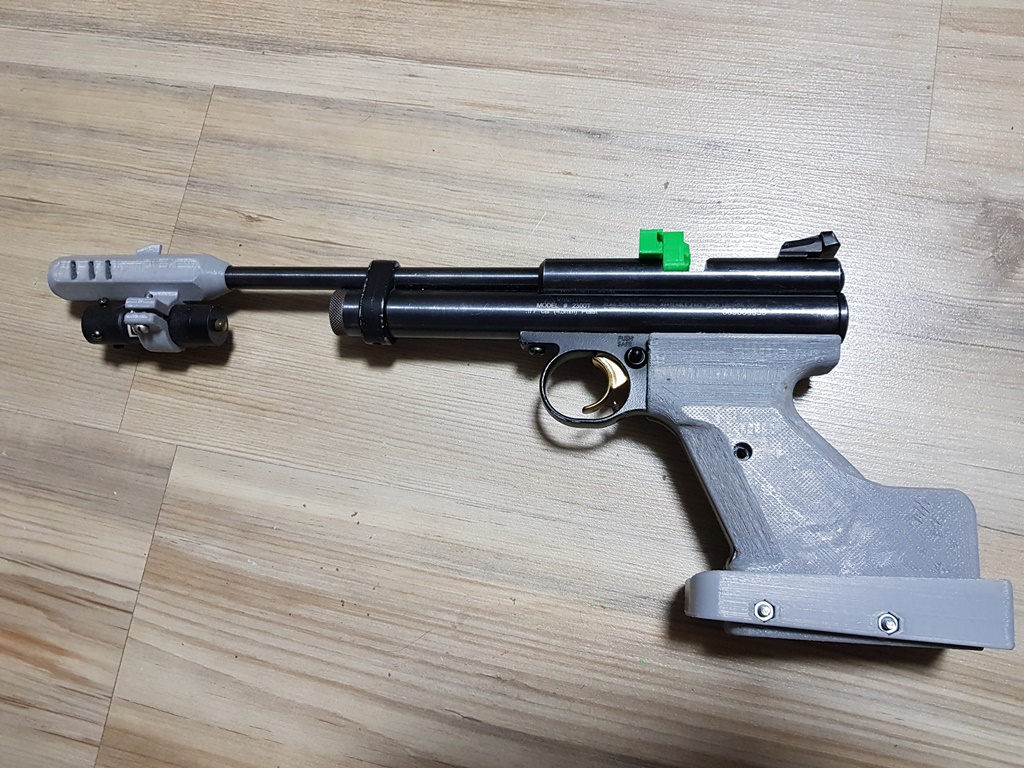

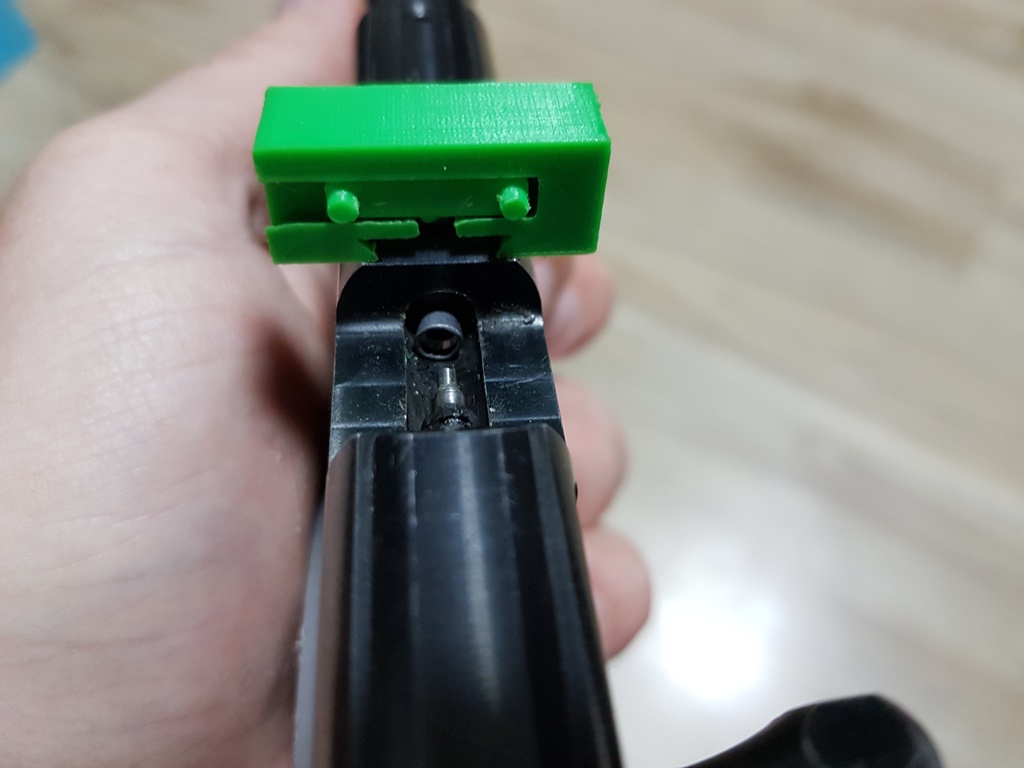

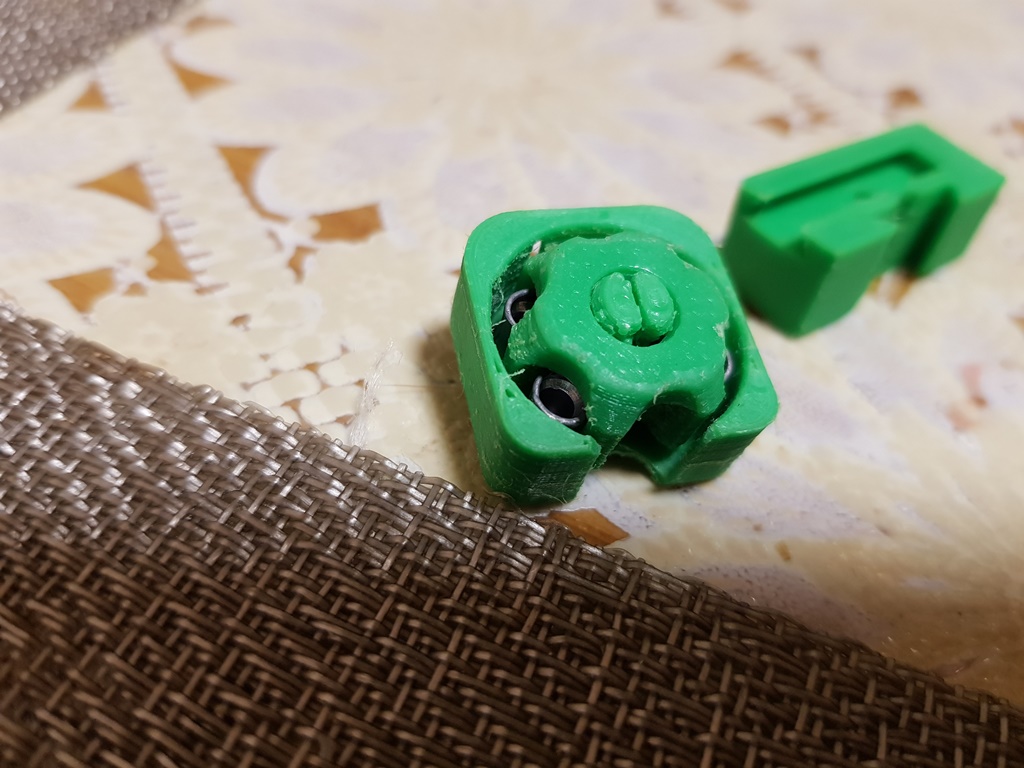

И конечно же финальный аккорд - примерка на девайс...

Что выявила примерка: крепление на коробку тугое и в дополнительных элементах не нуждается...Дугообразный паз посередине обеспечивает некоторую возможность пружинить крепежу и трения от этого усилия достаточно для уверенного удержания...Потом примерил и магазин с держателем...На моём девайсе нужно хорошенько оттянуть досылатель (максимально назад), чтоб вставить магазин...Оно и понятно, коробка штатная, однозарядная, ход досылателя невелик, а я ещё и носик удлинил...Но устанавливается и это главное...Далее попробовал скинуть пульку из магазина на лоток...Коль скоро у нас магазин гравитационный, то стволик немного наклонил в сторону дульного среза, а потом снял магазин с держателя (благо он ещё не приклеен...да, не сказал, что держатель и магазин планируется намертво соединить дихлорэтаном)...Пулька вполне себе в канале

Ну и в целом ничего так...вроде...

Только моему девайсу многозарядность не грозит, ибо даже такой небольшой магазинчик (20х20 мм) перекрывает прицельные приспособления...
За сим убываю в жаркие объятия Морфея, ибо повествование моё окончено, а на работе завтра ждут (на одной из работ)...Да и для дочурки надо доделать конструкции, что она заказала...А день такой короткий, когда дел много и торопишься...
