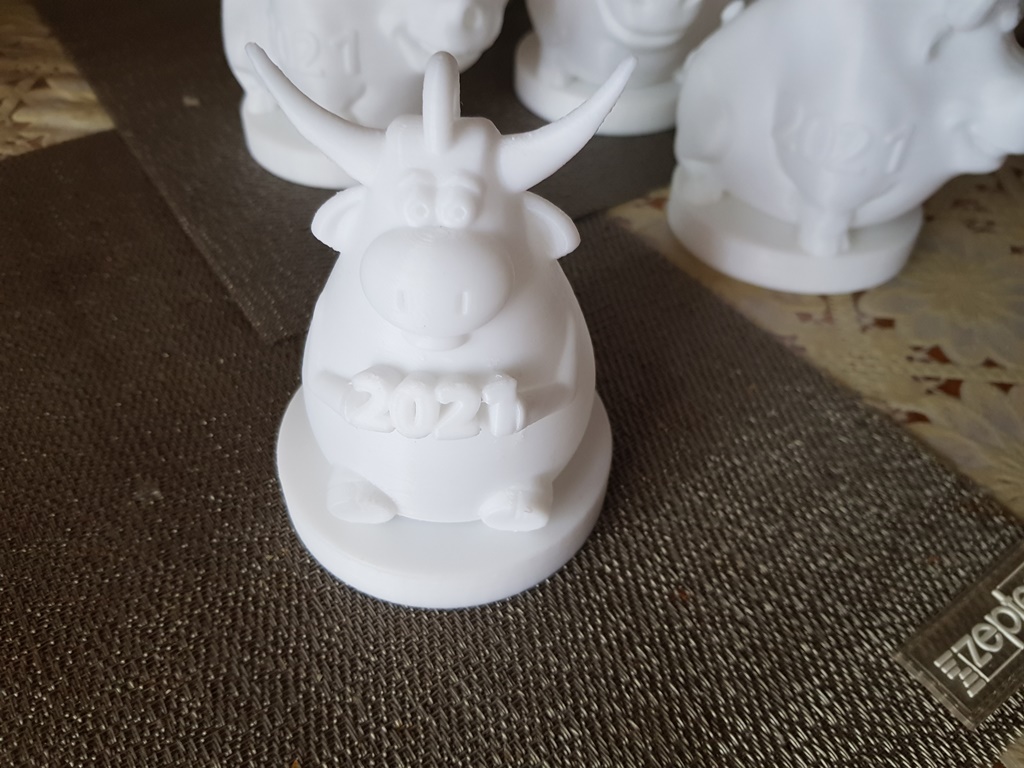

Леха-сумо написал(а):Симпотяжки!!!
Андрей, расскажи параметры печати, ну и..
МОДЕЛЬ В СТУДИЮ!
Да с удовольствием...
Только буков будет много, ибо не всё просто...
поскольку я хоть и олух, но олух деятельный...местами...
Итак, сперва, прям как в евангелии от Иоана, было слово... И сказала это слово моя любимая, когда увидела "золотого" быка, мол сделай что-нибудь такое для моих сотрудников...Но я же нифига сам не умею такие штуки моделировать
, однако вспомнил из детства и отрочества "...мы не привыкли отступать! Нам расколоть его поможет...", в нашем случае - добрые умелые люди и интернет...Погрузился в пучины всемирной сети на перископную глубину...И надо такому случиться, что прям вот вовремя и очень удачно на общедоступном ресурсе появились модельки нужной мне направленности... модельку бычка, "типа шарик на ёлку"...Вот на этой странице таких моделей несколько добрый человек выложил
https://3dtoday.ru/3d-models?page=8
Но Солнышко моё просила ночнички...Это раз...Ну и маловатенькие фигурки бы получились из изначального файла...Это два...
Первый пункт полученного ТЗ предполагает наличие:источника света, источника питания и коммутационный аппарат...Некоторые наработки уже были и потому в работу во Фрикаде была запущена основа (она же подставка)...Ничего такого, разве, что в ней сделан отсек вот под такой боксик-крепёж для двух батареек ААА (в обиходе - "мизинчиковые")
и такой вот переключатель (размером 13х4,5 мм)
ну и всеми необходимыми каналами и отверстиями...Да, при том не забыв ещё накидать крышечку и пимпочку (о них позже)...
Потом я достал бубен и приступил к действу, именуемому шаманством...
Сперва в Нетфабе я масштабировал модельку бычка до нужного мне размера...В Нетфабе потому, что отмасштабированную там модель можно сохранить в новом размере, чего не получается в слайсере...Заодно и проверил на наличие незакрытых полостей и полигонов...Это для меня важно, т.к. Фрикад не будет с контуженной моделью работать...
Потом уже новый STL файл импортировал во Фрикад...Процесс создания фигуры из полигональной сетки и преобразования потом в твёрдое тело во Фрикаде весьма длительный...Чем навороченнее модель (в части полигонов), тем дольше...В ожидании окончания процесса я откровенно скучал, ибо это не только долго, но и "тупит" ноут весьма ощутимо...Но всё заканчивается рано или...ну или потом... Хотя я и не знал, что для меня всё только началось...
Короче говоря, во Фрикаде я совместил бычка и основу, объединил их в одно тело...Экспортировал полученное в STL и облегчённо выдохнул...наивный...
Загнал модель в слайсер и понял, что ровным счётом нифига у меня и не выйдет... А причина проста: подставку никак невозможно печатать с нулевым заполнением, а бычка никак нельзя печатать с каким-либо иным, кроме нулевого...Ну чё сказать, лошара...
Опять в Нетфаб (у меня хоть и бесплатная версия и опции урезаны, но кое-то может) и давай рассекать модель...Так файлы и сохранились с пометкой "отсечение"...А потом уже да, дело пошло на лад...
Взял белый PLA от DEXP (филамента от другого производителя у нас вообще нет...хорошо, что хоть этот-то появился в DNS) и запустил печать...Параметры печати, в основном, сходные...Исключение - заполнение и толщина стенки...На скринах параметры от куры соответствуют реальным...Не упустить, что сам бычок, хоть и с нулевым заполнением, но стенка и верх/низ толщиной 1,2 (!)...0,8-ая стенка маловата для печати с нулевым заполнением и таким нависанием слоёв (проверено лично )...Для печати основания 0,8 нормально...И да, основание не обязательно тем же цветом печатать, просто у меня пластика небогато, в части цветовой гаммы, но любимая была против "радуги" и попросила одним цветом...А так можно бычка одним, основание другим, нижнюю крышечку вообще третьим цветом напечатать...

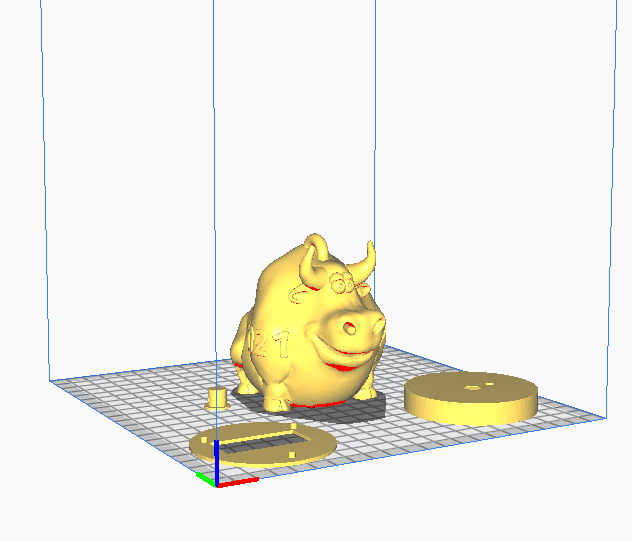

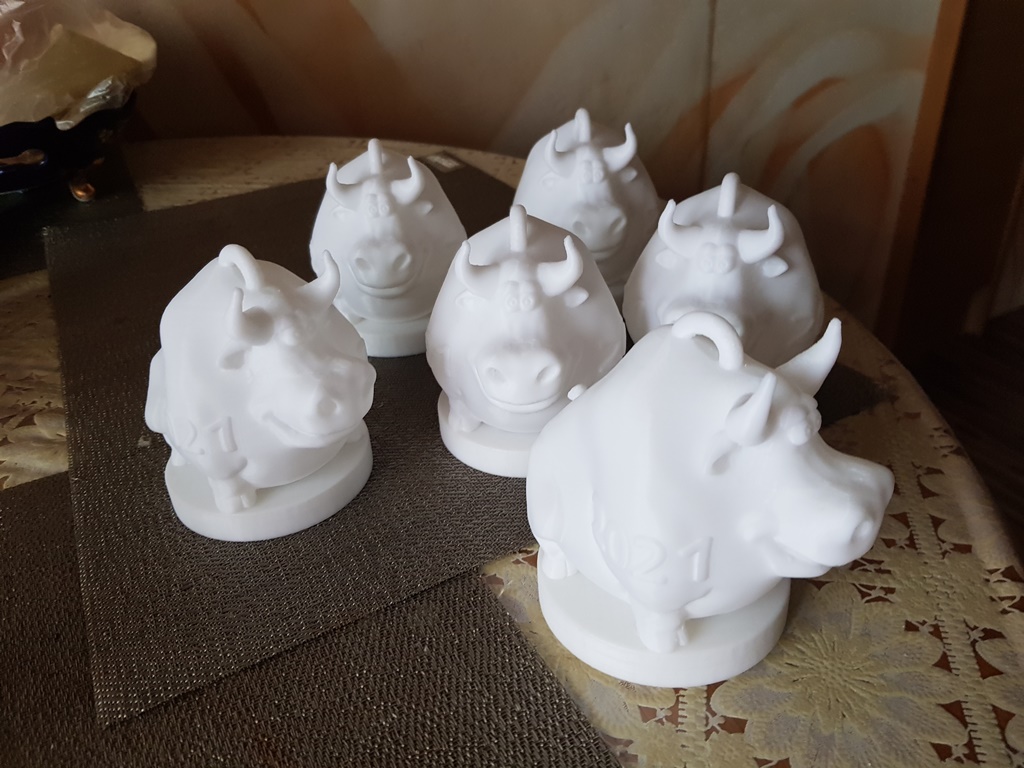

Итак, поехали "весёлые картинки"
Сперва тушка бычка
Что надо добавить: снизу тушки есть две впадинки
они нужны для монтажа самой фигурки, пимпочки и проводков...
Потом основа...У меня слайсер открывает основу в виде шайбы
но для печати её нужно развернуть на 180 градусов...Вот так
А потом и нижняя крышечка
и пимпочка
А дальше, после механического удаления огрехов печати (поддержки (у меня кура генерирует поддержки для этой модели при 40 градусах от горизонтали по моей установке)и всё такое) беру я в руки свёрлышко китайское ступенчатое и начинаю снизу тушки разделывать отверстия в местах впадинок...Маленькое до 6 мм, а побольше - до 10-ти...Сверлом 6 мм прохожу попутно и малое отверстие в основании...Это пригодится при сборке...После чего беру пимпочку, проверяю, как она входит в отверстия в основании (шляпкой пимпочки) и в тушку (основным телом пимпочки)...Когда всё входит и выходит, сверлю в пимпочке сквозное отверстие и вставляю туда жилку от ВВГ 1,5 кв.мм, загибаю с одной стороны и с другой, чтоб в отверстии проволочка удерживалась...Это тоже очень поможет обойтись без дополнительных хлопот...
Да, чуток отвлекусь сразу на важное: изначально в пимпочке мной были заложены три отверстия под проводники (один общий "-" (у меня же по проекту два светодиода: прозрачный и мигающий) и два "+", запитываемых от разных контактов переключателя, что позволяет задействовать два режима работы светильничка: ночник и разноцветномигающий...
Так вот, отверстия замоделированы под углом (на фото видно), но это так себе вариант, как выяснилось...Перемоделировать мне было лениво и я просто одно отверстие просверлил ровно (под проволочку), а два других просто сверлом выровнял, но не насквозь...тут насквозь и не нужно...При отсутствии подходящего сверла можно проволочку накалить и ей проплавить...
Итак, мы готовы собирать модель...Проверяем, чтоб под рукой были: тушка бычка, основание, пимпочка с проволочкой, цилиндрическая палочка диаметром 6 мм (я просто взял сверло), клей из дихлорэтана или дихлорметана, можно обычный "супер" цианакрилатовый...Откладываем в сторону бубен, вставляем в малое отверстие основания сверло 6-ку, чтоб оно чуток, буквально полсантиметра, торчало над плоскостью, куда будем клеить...Пимпочку вставляем в отверстие в тушке...Берём клей и мажем тушку снизу так, чтоб клей потом не приклеил нам и пимпочку до кучи...Не знаю, как будет "супером", у меня на дихлорэтане со стружкой оргстекла клей, он вязкий чуток и не растекается так, как цианоакрилат, поэтому у меня тут прошло почти без проблем...
Нанесли клей и аккурааааатно, удерживая тушку бычка, с нанесённым клеем, донышком вверх, надеваем отверстие малое в тушке на выступающий кусочек сверла...Я "заряжал" сверло режущей кромкой вверх, так проще попадать...На сверло попали и начинаем центровать детали так, чтоб и шляпка пимпочки попала в отверстие основания (мы же предварительно всё подогнали и проверили)...Прижимаем тушку к основанию...Выжидаем чуток, пока клей прихватится и аккуратно изымаем сверло и пимпочку (вот тут мы себя хвалим за предусмотрительно вставленную проволочку )...Всё, до полного высыхания клея фигурку отставляем в сторону...
Дальше всё просто:берём боксик под батарейки и красный ("+") проводок припаиваем к одной из ног переключателя (если положить его ножками к себе так, чтоб те, что поближе меж собой, были внизу, то паяю к нижней левой...Она работает с остальными поочерёдно...Но лучше, ясно море, сперва прозвонить омиком)...Дальше берём жилку от провода ВВГ (от которой откусили кусочек для пимпочки) и отмеряем нужный кусочек, чтоб он был закреплён в пимпочке одним концом, а второй будет внутри тушки...Отмеряем с учётом высоты размещения светодиода внутри...Нам нужно два или три таких кусочка (в зависимости от схемы...они и будут выполнять роль платы или служить столпом всей схемы, тут как больше нравится)...Отмерили?..Отлично, можно одной стороной крепить к пимпочке...можно и попозже, особенно если паяльник мощный...
Дальше нужно два (или три) изолированных проводочка (без общей изоляции, если это был, например, КСПВ 2х0,5 или 4х0,5, только жилки) завести через малое отверстие основания в тушку и, поймав их пинцетом или иным подручным средством, вынуть из тушки через большое отверстие...Зачищаем, залуживаем, припаиваем в нашим проволочкам...Припаиваем как можно ближе к месту, где проволочки выходят из пимпочки...Если есть опасения, что проволочки поплавят пимпочку при этой операции, то лучше место пайки отметить и паять, вынув проволочку...Потом закрепим в пимпочке, когда остынут...Берём светодиод 3-5 мм, какой под рукой есть, паяем его к проволочкам, что в пимпочку назначены, соблюдая полярность...Мигающий светодиод я припаиваю ниже основного, одной ногой к общей проволочке, второй к его отдельной...ДА!..Такой момент чуть не забыл!..У белых светодиодов обычных сверху линза...Если этот момент оставить без внимания, то потом на фигурке будет светлое пятно на макушке...Прямо скажу: не эротично вообще...бе-е-е-е...
Я из термоусадки черной состряпал колпачок махонький и линзу прикрыл (на клей), получил нормальный рассеянный свет...Сейчас хочу попробовать белый светодиод паять линзой вниз, т.е. в сторону основания...Пока не пробовал, не успел, но буду...
Так, "светик(и)" припаяны, проводочки к проволочкам припаяны, проволочки закреплены в пимпочке...
Вставляем пимпочку в предназначенное ей отверстие, легонько потягивая проводочки через малое отверстие...Если проводочки "запетляют" внутри тушки, то при включенном ночнике эти петли будет видно, что некрасиво...Если пимпочка не болтается и сидит плотно, то клей не нужен...
Припаиваем проводок из тушки со знаком "-" к чёрному проводку от боксика, а "+" из тушки - к нужному контакту переключателя...Если "+"-ов два, то каждый к своему контакту...Соблюдая полярность вставляем две батарейки ААА и проверяем работоспособность схемы и только потом всё остальное(!) иначе после сборки хрен подберёмся куда...
Всё сияет и переключается?..Тогда шоркаем ножиком или крупной шкуркой по блестящей стороне боксика и вклеиваем его на цианакрилат в предназначенное ему место...Если есть желание, то можно и саморезиками подходящими закрепить, отверстия там есть (в моих боксиках есть)...Затем крепим сам переключатель на должном месте...Я пользуюсь термоклеем с "пистолетом"...Легонько ляпаю липкую соплю прямо на контакты и проводки позади переключателя...Если вдруг лишок клея и торчит над основанием, то можно срезать или паяльником поправить...Укладываем проводки по канальчикам и берём в руки нижнюю крышечку...Совмещаем выступы на крышечке с ответными отверстиями в основании...Можно и на клей дополнительно (я клею)...Осматриваем дело рук своих и идём хвастать перед близкими и родными или, учитывая возможное назначение изделия (сюрпризик на НГ), припрятываем до срока его в укромном месте (в отдалении от нагревательных приборов) от тех же родных и близких...
Теперь осталось разобраться, как архив с STL-ьками сода выложить...
Грустный P.S. Нифига не разобрался...В строке инструментов сообщения, при нажатии на вкладку "Вложения" меня отправляют нафиг...Типа: загрузка файлов отключена...А мозг у меня не соображает, можно ли это где-то в личных настройках включить...Поздно уже у меня (и голова что-то, аки тот самый бубен гудит...погода крутит, что ли?)...
Ты, Лёш, мне в личку почту свою закинь, а я тебе и перешлю файлы модели...Так оно вернее выйдет...

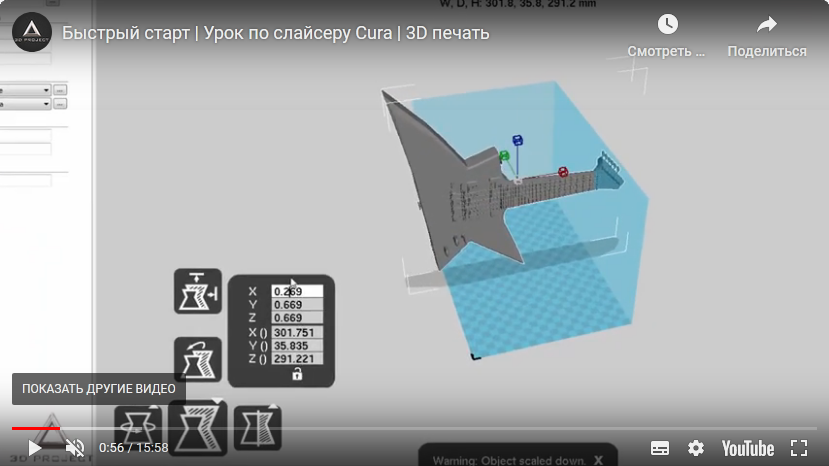

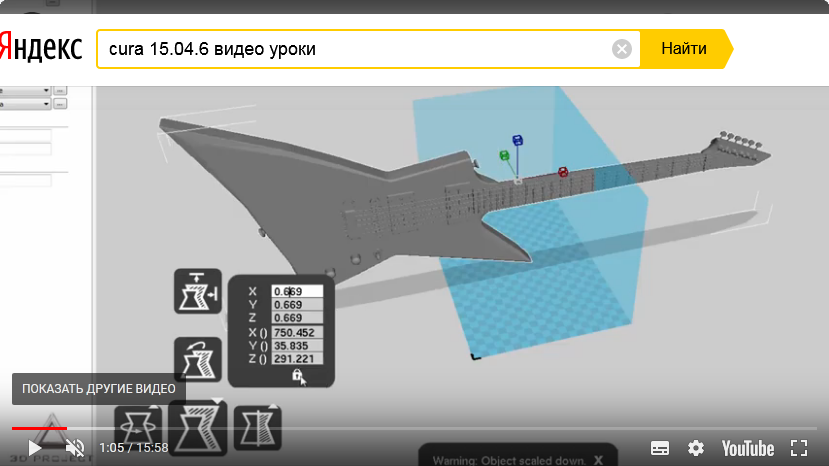

Я-то полагал, что эта опция появилась уже в более поздних версиях, а оно вон чего...И в статьях по старым версиям куры мне этот момент с избирательным масштабированием ни разу не попался...Я искренне полагал, что оно именно так и обстоит...Н-да...Ну чё сказать, лошара я...
Я тут, пока Андрей не передумал, стырил его наработки

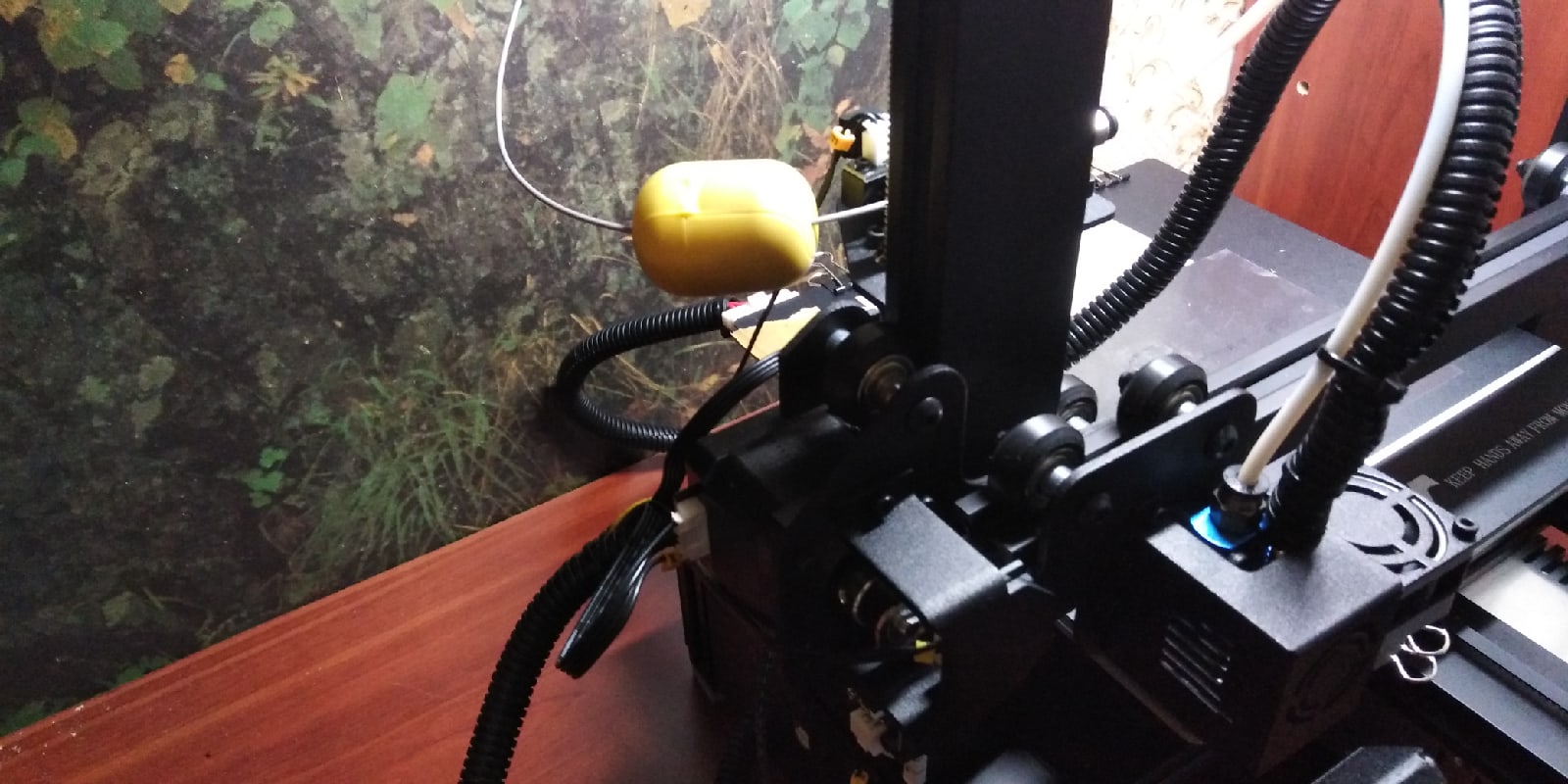

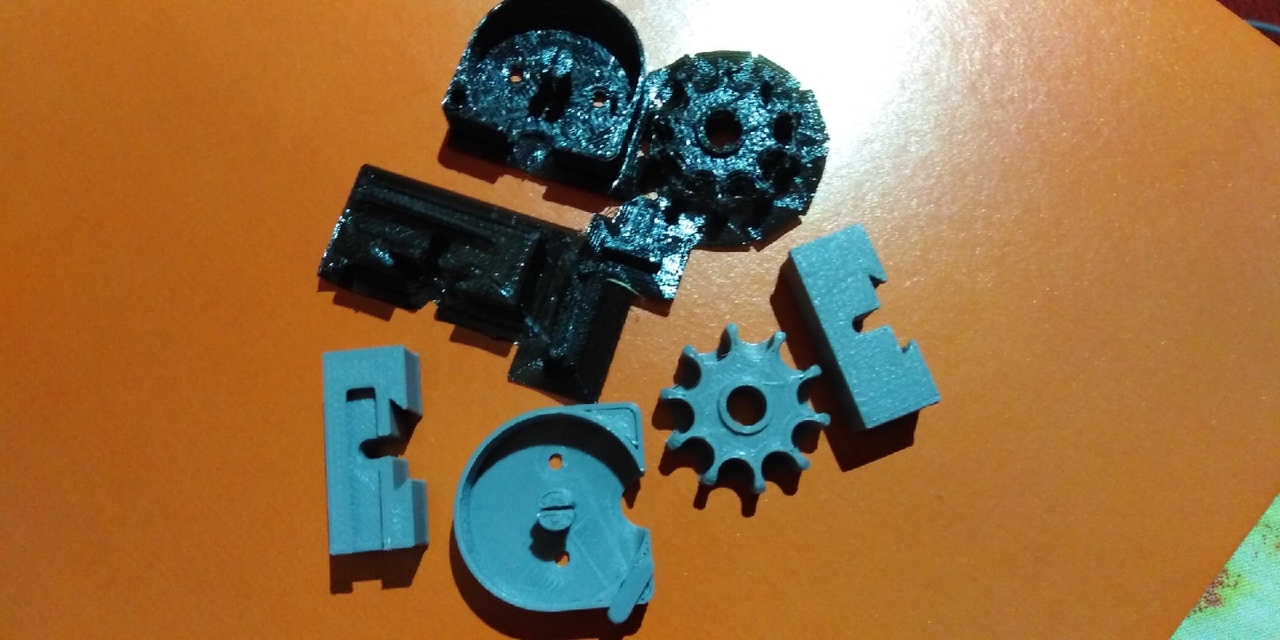

я так немного растерялся, наивно пологая, что умная машина должна понимать, что печатает просто воздух...Когда мне надоело наблюдать пустую печать, решил начать всё сначала, и уже вниматедьно смотреть, что происходит в целом с принтером, а не пялиться только на стол. Заправил по новой филамент, дождался пока он полезет из экструдера, нажал кнопку пуск, и опять запустил печать. На дисплее отобразились все параметры - стол 60, экструдер 200 и.т.д. , и тут я увидел, что нить филамента стремительно возвращается назад, я и не думал, что шестерёнка может так быстро крутиться, особенно в обратную сторону.
Принтер опять немного подумал, и всё повторилось, как в первый раз. Тут я уже не стал разглядывать пустую печать, выключил эту шайтан машину, и принялся изучать данную проблему похожего характера. Пока увы безрезультатно, видимо мне попался эксклюзивный экземпляр, или надо что то менять в настройках, что бы при начале печати этот грёбаный пруток, не пытался опять вернуться на катушку...Ладно, пойду ка я немного поиздеваюсь над принтером, а то он что то заскучал без меня, но сперва надо спрятать молоток, а то вдруг ненароком под руку подвернётся...

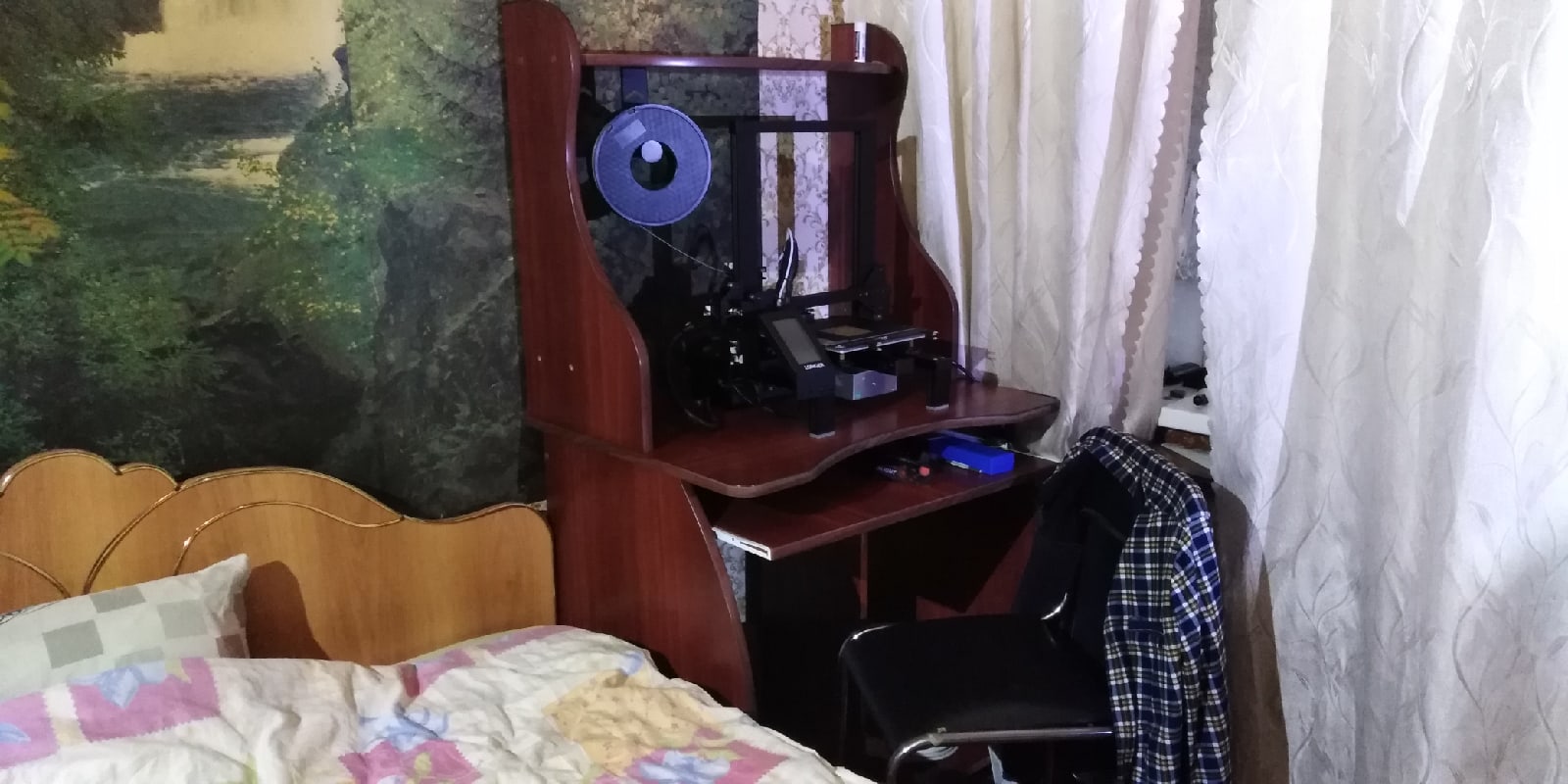

Кстати, мой принтер тоже почти вот так умеет, только оставь его без присмотра...
