В слайсере надо вводить попраку, для куры например так.
Ооо, а я и не знал об этой функции в слайсере, сегодня обязательно попробую её применить, а то обычно регулирую диаметр отверстия масштабом всей модели, прибавляя несколько процентов, что не всегда удобно.
Сверла, это да. Но хотса снять со стола и сразу в бой. Прям азарт какой-то. Вот и боремся.
Сверла, это да. Но хотса снять со стола и сразу в бой. Прям азарт какой-то. Вот и боремся.
Это да...
А я всё тихонько упражняюсь с Тронксиком...Вопросы со скоростью не у меня одного, решение есть, вроде...но прошивать что-то я того, очкую...
А пока суть да дело, напечатал старшему зятю контейнерчик...Это под купюроподарок ему...Днюха назревает у него...
Это да...
А я всё тихонько упражняюсь с Тронксиком..
Вопросик по принтеру, он на каком профиле собран? 20*20 или 30*30?
Пока в гараже холодно.

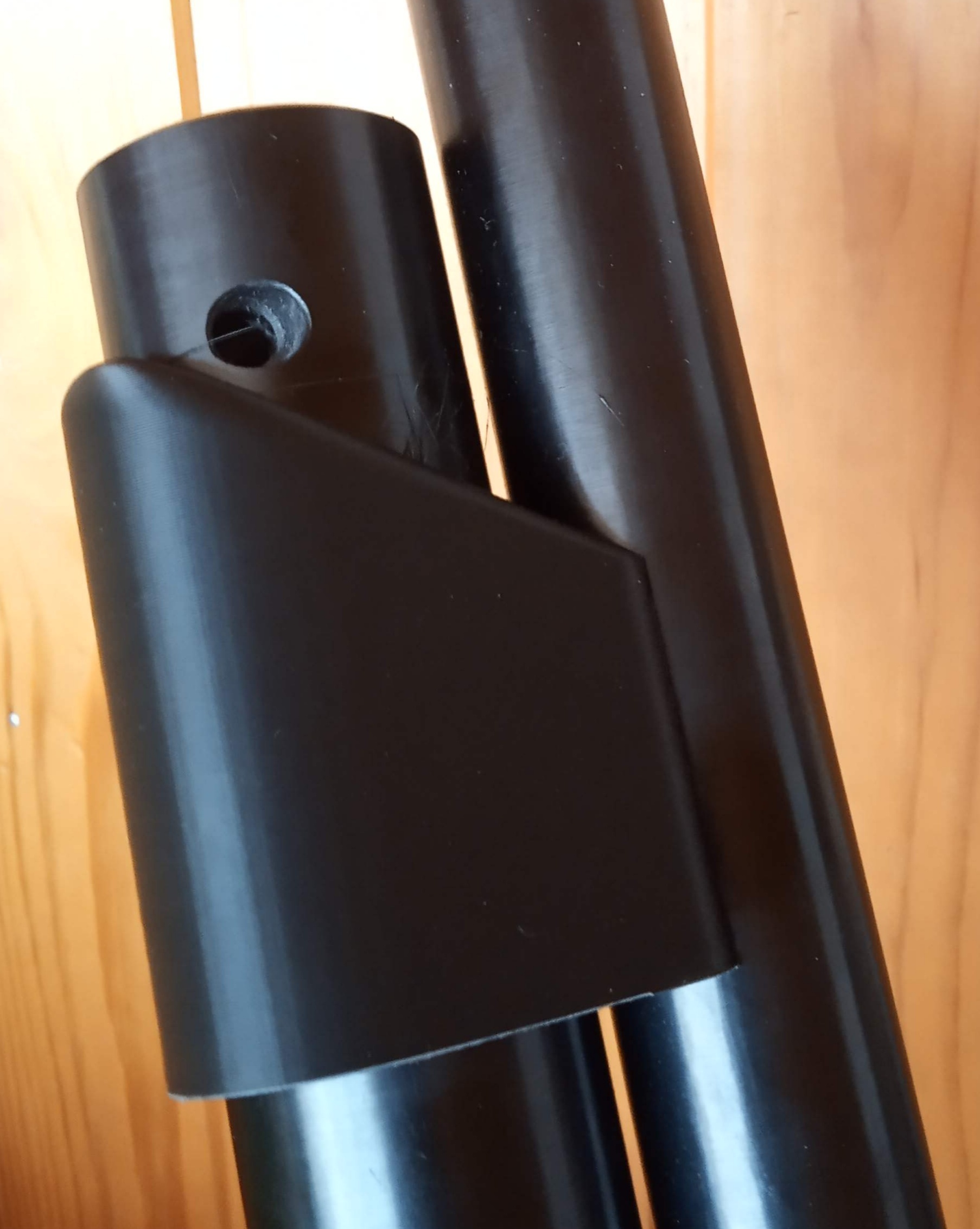

"Накидал" модельку рукоятки, цельную и накладную.
Ту, что попроще (по времени) распечатал, для так сказать, тактильных впечатлений.
Вопросик по принтеру, он на каком профиле собран? 20*20 или 30*30?
На двадцатом...Я их изначально избегал, принтеров, собранных на таком профиле, но тут сама механика подкупила...Вполне допускаю, что производитель как раз из-за сомнительной жесткости конструкции и "зажал" скорость...Но это ничего...
А я всё тихонько упражняюсь с Тронксиком...Вопросы со скоростью не у меня одного, решение есть, вроде...но прошивать что-то я того, очкую...
Андрей, оставь принтер в покое, пусть будет для "вдумчивой " печати,
у тебя есть на чём скорость развить...
А пока суть да дело, напечатал старшему зятю контейнерчик...
И сколько по времени заняла печать
Пока в гараже холодно. "Накидал" модельку рукоятки, цельную и накладную.
Олег, ты в какой программе работаешь Что то никак не могу ни с какой программой подружиться, то что хочу, или платное, или для студентов.
Ген, да мне пока FreeCAD-а хватает.
Зы. После примерок накладки подредактировал рукоятку, что на картинке, и она уже в печати.
Отредактировано ROV (26 Фев 2021 23:15:34)
Андрей, оставь принтер в покое, пусть будет для "вдумчивой " печати,
Пожалуй, так и сделаю...С настройками качества лучше поиграюсь...
И сколько по времени заняла печать
Чуток поболя 4-х часов, кажется...НО(!)...Но буквально только что выявилось в ходе натурных испытаний, что с купюрой этот боксик не закроется - высота маловата (или купюра широковата
)... Поскольку корректировать купюру по ширине вариант так себе, буду экстренно (как только Дельта освободится) запускать увеличенную версию...Завтра изделие уже нужно вручать...
Ген, да мне пока FreeCAD-а хватает.
Олег, вижу, что открыт верстак парт, но не примитивами же ты выстроил рукоять?..
Расскажи чуток подробнее, пожалуйста...Ну так, в общих чертах, чисто по верстакам...Я Фрикадом тоже пользуюсь, но пока почти все мои нужды Part закрывал со своими возможностями...Однако, чую, что надо расширять свои знания...
А у меня в очередной раз слетела пятнадцатая кура...Просто обнулила все мои настройки, как будто я её с нуля ставлю...Такое ощущение, что она настроена на определённое количество отказов обновить версию... А я для Дельты её держу...Но в этот раз снёс "пятнашку" подчистую и прописал Дельту в 4.8.0 версии...И печать запустил на Дельте...И вот оно, как показалось, всё устаканилось...Но нет... По вопросу Геннадия о времени печати закинул модель в "четвёрку" и...И фигу я там вижу...На столе только тень модели, но не сама модель...Видно её только при послойном просмотре...И это не с одной моделькой так (надо заметить, чужой моделькой из инета)...И в третьей версии куры у меня так бывало...А вот "пятнашке" пофиг, всё кажет без проблем (да и шевелится куда шустрее более свежих версий)...Поставил обратно ...Будет у меня для просмотра капризных моделей...
Пока в гараже холодно. "Накидал" модельку рукоятки, цельную и накладную.
Ту, что попроще (по времени) распечатал, для так сказать, тактильных впечатлений.
И сколько по времени? Какой пластик?
Я сейчас пытаюсь время печати уменьшить, эксперементирую. Ретракты отрубил, ширину линий 0.6 поставил, вроде на сопле 0.4 это оптимальный максимум. До этого шириной0.4 печатал. Сейчас кусок цевья печётся...
...дерект практически ничего не весит
А мотор?..Я тоже не решаюсь (хотя часто думаю о том) пришпандорить директ...Раньше только на Аврору прикидывал, а сейчас ещё и на Тронксика
Но вес от 150 до 450 гр...Думки думаю, но перспектива навесить 200+ грамм (как минимум) на голову останавливает...
А мотор?..Я тоже не решаюсь (хотя часто думаю о том) пришпандорить директ...Раньше только на Аврору прикидывал, а сейчас ещё и на Тронксика
Но вес от 150 до 450 гр...Думки думаю, но перспектива навесить 200+ грамм (как минимум) на голову останавливает...
Андрей, у тебя ж ферма уже, над одним поглумись))) мне без вариантов директ не нужен на данном этапе. С вырубленными ретрактами и шириной линии 0.6 в полтора раза быстрее! Это я пока скорость не крутил. Качество очень устроило. Моделировал сам, именно чтоб линии в нужном направлении ложились. Без ретрактов волосня внутри модели вся. Отковырялась легко. Поверхность внутри качеством "отстой за всю историю отстоя", но её не видно, когда цевьё установлено. Эстету можно наждачкой полирнуть, это ж АБС, наждачка+ацетон.
Отредактировано RomeoSRV (27 Фев 2021 12:37:52)
Ром, так пока ещё не всё в комплекте...
Ну и "расковыряв" свои познания в сопромате, уже оценил силы действия на прогиб и скручивание несущей конструкции...Тронксика...
А чё, он хоть и новый, но единственный у меня на "ферме", у кого добавленный поверх головы габарит не урежет область печати...
С другой стороны, хотел клон BMG, когда придёт, на Дельту пристроить...Короче, есть над чем думать...
Техподдержка по Тронкси откликнулась, хотят мне файл заслать для прошивки...Не уверен пока, что приведёт к позитивным результатам, ибо уже почитал о таких же опытах с Тронксиками...
А пока сместил новичка на пол с пьедестала и водрузил обратно Аврору, т.к. печатать надо по возможности прямо сейчас и нет времени на опыты...Как же ладно идёт печать...
А ведь и "дрыгостол", и боуден с трактом 80 см...
Мой скудный опыт показывает, что в плане разгона скорости нужно с настройками сначала поиграть и можно приятно удивиться. По началу шестичасовая печать элемента цевья (полное отсутствие опыта) повергла меня в глубокое уныние. Сейчас вышел на 1.5 часа, и так понимаю для Михи это не предел. Но нужно полкило весу с движущихся элементов убрать (проверенная метода найдена), ни каких директоров, и дальше скорости-ускорения крутить. Думаю в час можно будет впихнуться. Но пока конструктив менять не будем. Приоритет на осваивание Солидворка.
не примитивами же ты выстроил рукоять?..
Андрюх, так это самое простое и быстрое.
Сделал стартовый файлик с базовыми размерами, а потом с заготовкой твори что хочешь.
Например, на эту рукоятку, с углом 25 градусов.
И сколько по времени? Какой пластик?
PETG, три с половиной часа.
Зы. Ром, это время печати полной рукоятки, накладная - около двух часов.
Отредактировано ROV (27 Фев 2021 14:49:36)
Андрюх, так это самое простое и быстрое.
Сделал стартовый файлик с базовыми размерами, а потом с заготовкой твори что хочешь.
У меня не всегда "Фрикаделька" позволяет сотворить что хочешь...Особенно, если поторопился и объединил несколько...То не закругляет, но это полбеды, то не даёт вычитать, а это сильно неприятно, особенно, когда осталось одно-два отверстия сделать и всё...Приходится "разламывать" деталь, но и тогда не факт, что вычитание сбудется...Я так с фиксатором катушки на зимней удочке пролетел...Ну были ещё прецеденты, однако там я ломал, крушил и снова строил, а эта вот модель тупо забычилась на финальном вычитании и шабаш...
Надо со скетчерами разобраться, но всё времени не найду...То занят, то лениво ...
Мой скудный опыт показывает, что в плане разгона скорости нужно с настройками сначала поиграть и можно приятно удивиться. По началу шестичасовая печать элемента цевья (полное отсутствие опыта) повергла меня в глубокое уныние. Сейчас вышел на 1.5 часа, и так понимаю для Михи это не предел. Но нужно полкило весу с движущихся элементов убрать (проверенная метода найдена), ни каких директоров, и дальше скорости-ускорения крутить. Думаю в час можно будет впихнуться. Но пока конструктив менять не будем. Приоритет на осваивание Солидворка.
Тут такое дело, что не для всякого случая такой метод годен...Если модель техническая, то ладно, а если нет?.. Даже представлять не хочу, что у меня бы вышло с теми же ангелочками без ретрактов и на слое почти в 0,3...Или с восьмомартовскими розами...
Так что метод неплох, но...не всегда возможен...
А джерки, ускорения и собственно скорость я могу и сам выставить, если меня прошивка принтера не будет ограничивать...Но пока она зажимает рамки, то мне останется только вздыхать и идти по колее...а это как-то невесело...
Я о том и говорю. У меня свои модели, спроектированные соплями внутрь. Возможно мелкопоточка. А феньки на украшения тортов для любимой женщины конечно с ретрактами печатать буду. Но там время не так критично. И не АБСка будет.
А АБСку я ещё в ацетоне не парил. Этим на следующих выходных займусь. Контейнер из фикспрайса тест на стойкость к ацетону прошел. Теперь на неделе нужно подогрев изобрести и висилицу для деталей. По факту проделанного отчитаюсь.
Отредактировано RomeoSRV (27 Фев 2021 16:36:57)
...спроектированные соплями внутрь.
А подробнее?..Удобный вариант, но я в своём Фрикаде такой опции не находил пока (хотя я дофига чего там ещё не находил,если честно, ибо не шибко искал )...
У меня слайсер перемещения задаёт и направление слоёв тоже...Я всего лишь располагаю деталь, чтоб слои легли, как мне нужно... Если у меня в печати модель с отверстиями, то вся волосня внутри отверстий перпендикулярных столу и получается...
А подробнее?..Удобный вариант, но я в своём Фрикаде такой опции не находил пока (хотя я дофига чего там ещё не находил,если честно, ибо не шибко искал )...
У меня слайсер перемещения задаёт и направление слоёв тоже...Я всего лишь располагаю деталь, чтоб слои легли, как мне нужно... Если у меня в печати модель с отверстиями, то вся волосня внутри отверстий перпендикулярных столу и получается...
Именно проектирование и генерация идей идёт таким образом, чтобы оси отверстий были перпендикулярны столу. Сейчас посмотрим получится ли щеку и затыльник приклада соплями внутрь нарисовать. С цевьём сработало.
А я тут подумал, и решил, что нужен мне всё же принтер на работе, там я провожу большую часть времени, вечером уже некогда особо заниматься печатью, а вот в рабочее время никто не запрещает. Сперва хотел взять пятого медведя, но таскать его по подсобкам и шкафам явно не хочется, да и честно говоря жалко, и громоздкий он для кочевой жизни. Не сильно раздумывая, решил взять принтер как у Олега,- вроде и до этого посещала мысль о "карманном" принтере, так пусть будет. Понятно, что второй "дрыгостол" немного перебор, но я ничего против этой конструкции не имею, лишь бы печатал, и не выносил мозг...
Понятно, что второй "дрыгостол" немного перебор, но я ничего против этой конструкции не имею, лишь бы печатал, и не выносил мозг
Имею эндер 3, там как раз дрыгостол, в принципе печатает "из коробки" при условии сборки с штангелем и угольником. Но по-хорошему нужен новый обдув хотэнда и детали, стоковый обдув хотэнда дует во все стороны, в т.ч. на деталь, что не есть хорошо. И пластик ставить не сверху принтера, как нарисовано в мануале, а печатать крепление на нижний профиль, иначе его шатает только так.
Имею эндер 3, там как раз дрыгостол, в принципе печатает "из коробки"
Так у меня тоже первый принтер Longer печатает из коробки, был единственный нюанс с муфтой оси Z. Это я второй "дрыгостол" купил, (KINGROON KP3S, на днях должен получить) - что бы поставить на работе, и размер играл решающее значение, так как потом его надо будет убирать с глаз долой, а то точно, или свалят, или чем нибудь зальют.
KINGROON KP3S, на днях должен получить
Ген, не собирай сразу из коробки! Пойду пару фоток сделаю, крайне необходимых доработок.
Отредактировано ROV (27 Фев 2021 21:55:42)
Ген, не собирай сразу из коробки! Пойду пару фоток сделаю, крайне необходимых доработок.
Олег, только сам об этом подумал, что хороший совет, никогда лишним не бывает На сколько я понял из разных источников, доработок там вполне хватает. Я и сам хотел у тебя спросить, что надо доработать, и устранить в первую очередь...
Рукоятка готова, приступаем к разборке принтера.
Самое и крайне необходимое:
1. Замена винтов поперечной планки.
Родные винты длинные, упираются в стойку. Стойка встанет на место, но когда начнёшь её затягивать — стойка упрётся в винты.
2. Экран на хотенд. Один край экрана подрезан - мешали провода.
3. Обязательно ставить комплектную трубку. Иначе от трущегося филамента будет гора пыли, со всеми вытекающими.
4. Это уже по ходу дела. Когда филамент заклинит в термобарьере, не вздумай "со всей дури" тянуть его вверх — заклинит наглухо. Там надо резьбовую трубку термобарьера сверху рассверлить до 2.3-2.5 мм.
Опора ходового винта (Z), ручка на него, двухсторонний обдув, подсветка зоны печати — это уже вторично.
Ну, как то так.
...Но буквально только что выявилось в ходе натурных испытаний, что с купюрой этот боксик не закроется - высота маловата (или купюра широковата
Итак, масштабирование и семь часов жужжания Дельты...Теперь всё поместится...
Сейчас посмотрим получится ли щеку и затыльник приклада соплями внутрь нарисовать. С цевьём сработало.
Я тебя понял...Но что хочу сказать: Роман, если при печати перемещения головы проходят внутри объёма печати, то вся волосня там и будет, т.е. внутри...Критично, если запускать печать нескольких деталей разом при режиме "Все за раз", там голова на каждом слое перемещается от детали к детали или деталь сложной формы и имеет видимые (в готовом состоянии) полости...К слову, печать "Всё за раз" - весьма коварная штука...Если из нескольких деталей одна пойдёт с косяком, то либо все перепечатывать, либо... но там по ситуации, конечно...
Так что не переживай, как бы не нарисовать, но если голова не будет выходить за границы объекта, то "оволосение" будет внутри и не испортит внешний вид...
P.S. И кстати да, хорошо, что про цевьё написал...Пока черный ПЕТГ есть, надо братишке цевьё на помпу скамастаралить...
Рукоятка готова, приступаем к разборке принтера.
Зачётная рукоять получилась
Самое и крайне необходимое:
1. Замена винтов поперечной планки.
Родные винты длинные, упираются в стойку. Стойка встанет на место, но когда начнёшь её затягивать — стойка упрётся в винты.2. Экран на хотенд. Один край экрана подрезан - мешали провода.
3. Обязательно ставить комплектную трубку. Иначе от трущегося филамента будет гора пыли, со всеми вытекающими.
4. Это уже по ходу дела. Когда филамент заклинит в термобарьере, не вздумай "со всей дури" тянуть его вверх — заклинит наглухо. Там надо резьбовую трубку термобарьера сверху рассверлить до 2.3-2.5 мм.
Опора ходового винта (Z), ручка на него, двухсторонний обдув, подсветка зоны печати — это уже вторично.
Ну, как то так.
Честно говоря ничего не понял, - но очень интересно
1. С винтами всё понятно.
2. Зачем нужен экран на хотенд На Лонгере к хотенду я вообще не лез, вроде и так работает...
3. С трубкой вроде понятно, кстати, в начале трубки это фильтр стоит?
4. Почему филамент должен заклинивать в термо барьере Тьфу, тьфу, тьфу - мне с этим сталкиваться не приходилось
Вообще то я думал, что первым делом надо ток на драйверах уменьшить, а то с завода они идут выкручкнные до предела. Ну да ладно, буду решать проблемы, по мере их поступления.
Олег, большое спасибо за советы
Итак, масштабирование и семь часов жужжания Дельты...Теперь всё поместится...
Вот это я понимаю размерчик А то для любимого зятя филамента зажал
Ген, там вовнутрях уместилось на такое количество филамента, что с него можно было бы такой же бокс напечатать размером с прикроватную тумбочку...Со 100% заполнением...
Так что...
