3D принтер. И с чем его едят))

Сообщений 1141 страница 1170 из 1637

1141

kesha1965 написал(а):

1. С винтами всё понятно.

Иначе стойка не будет перпендикулярна столу.

kesha1965 написал(а):

2. Зачем нужен экран на хотенд :question: На Лонгере к хотенду я вообще не лез, вроде и так работает...

Гриша (Вирус) выше говорил за этот момент, хоть и на другом девайсе  - горячий воздух дует на деталь.

kesha1965 написал(а):

3. С трубкой вроде понятно, кстати, в начале трубки это фильтр стоит?

Да, фильтр.

kesha1965 написал(а):

4. Почему филамент должен заклинивать в термо барьере

Когда сопло забьётся. У меня такое было с китайским пробником. :yep:

Да, Ген, ещё один момент.
Карта памяти может случайно оказаться внутри принтера, в самый неподходящий момент. :D
Рамка на слот SD.
http://images.vfl.ru/ii/1614490484/0023abc9/33500308_m.jpg
http://images.vfl.ru/ii/1614490513/b379e67a/33500309_m.jpg
http://images.vfl.ru/ii/1614490540/6ff419ac/33500311_m.jpg

Ну и да, если ток драйверов можешь сам выставить, то да. :yep:

Всё, пошёл за попкорном, буду ждать когда принтер получишь. :D  :flag:

0

1142

magadan.jey написал(а):

Ген, там вовнутрях уместилось на такое количество филамента, что с него можно было бы такой же бокс напечатать размером с прикроватную тумбочку...Со 100% заполнением...
Так что...

Андрей,   сделал бы пяток слоёв дна, троечку периметров стенки, и хорош, и скорость внутренних стенок под сотню - так с такого количества филамента можно было этот бокс размером с ведро напечатать за пару часов, представляешь, сколько купюр там могло поместиться... :D

0

1143

ROV написал(а):

Ну и да, если ток драйверов можешь сам выставить, то да.  .

Олег, а ты на своих драйверах случаем ток не замерял :question:

ROV написал(а):

Всё, пошёл за попкорном, буду ждать когда принтер получишь.

А я пожалуй пойду погляжу, куда его можно будет примастить...

0

1144

kesha1965 написал(а):

случаем ток не замерял

Напряжение замерял, выставил 1.03 вольта, было порядка 1.2+-0.05.

0

1145

ROV написал(а):

Напряжение замерял, выставил 1.03 вольта, было порядка 1.2+-0.05.

Значит буду настраивать напряжение какое положено, - ютуб в помощь. Недавно светодиоды в телевизоре LG менял, тоже первый раз эту процедуру в глаза видел (по ютубу), но после того, как наши "быки" запросили за ремонт 5000р.. быстро научился теле мастерству :D

0

1146

kesha1965 написал(а):

- ютуб в помощь.

С помощью этой помойки народ наделал кучу "кирпичей". Ген, давай поаккуратней. :yep:

0

1147

ROV написал(а):

С помощью этой помойки народ наделал кучу "кирпичей". Ген, давай поаккуратней.

Олег, как думаешь, этому гражданину можно доверять :question:  https://yandex.ru/video/preview/?text=    3 &path=wizard&parent-reqid=1614542674590984-596832583223979452500119-production-app-host-vla-web-yp-212&wiz_type=v4thumbs&filmId=16011118316386777195 Вроде сама по себе "операция" не сложная, вот только думаю, -  обязательно ли использовать керамическую отвёртку...

0

1148

:huh:
http://images.vfl.ru/ii/1614588545/b478b930/33512652_m.png

kesha1965 написал(а):

Вроде сама по себе "операция" не сложная, вот только думаю, -  обязательно ли использовать керамическую отвёртку...

Диэлектрическую отвёртку желательно, но не обязательно.

0

1149

ROV написал(а):

Андрюх, так это самое простое и быстрое.
Сделал стартовый файлик с базовыми размерами, а потом с заготовкой твори что хочешь.
Например, на эту рукоятку, с углом 25 градусов.

Какой день гляжу, так и не могу понять, как "быстренько" можно создать модель в примитиве, :dontknow: В принципе конечно можно, но надо знать какой то секрет, который ведом только Олегу :yep: У меня целый час ушёл, что бы из кубиков, и кружочков, сделать детальку...https://i.imgur.com/N5sJumtl.png
И как у тебя в этом верстаке получилось сделать рифлёную рукоятку :question:

0

1150

kesha1965 написал(а):

И как у тебя в этом верстаке получилось сделать рифлёную рукоятку :question:

Так просто-ж, Ген. :flag:  Создал пару цилиндров - объединил - клонировал (Ctrl +c +v) - объединил -и т.д. - вырезал.
http://images.vfl.ru/ii/1614789622/1039ca20/33545397_m.png

0

1151

kesha1965 написал(а):

Какой день гляжу, так и не могу понять, как "быстренько" можно создать модель в примитиве, :dontknow:

Тут главное наловчиться сразу, ещё на стадии задумки, раскладывать планируемую модель в виде примитивов с учётом "сложения-вычитания"...

0

1152

Так я из за этого с тинкеркада ушёл, что там фигурами строишь, вроде захотелось работать по чертежам, по мне, так легче и быстрее начертить, чем лего собирать.https://i.imgur.com/SYbvXA0l.png
https://i.imgur.com/73EchHGl.png
https://i.imgur.com/6WQKLSXl.png

0

1153

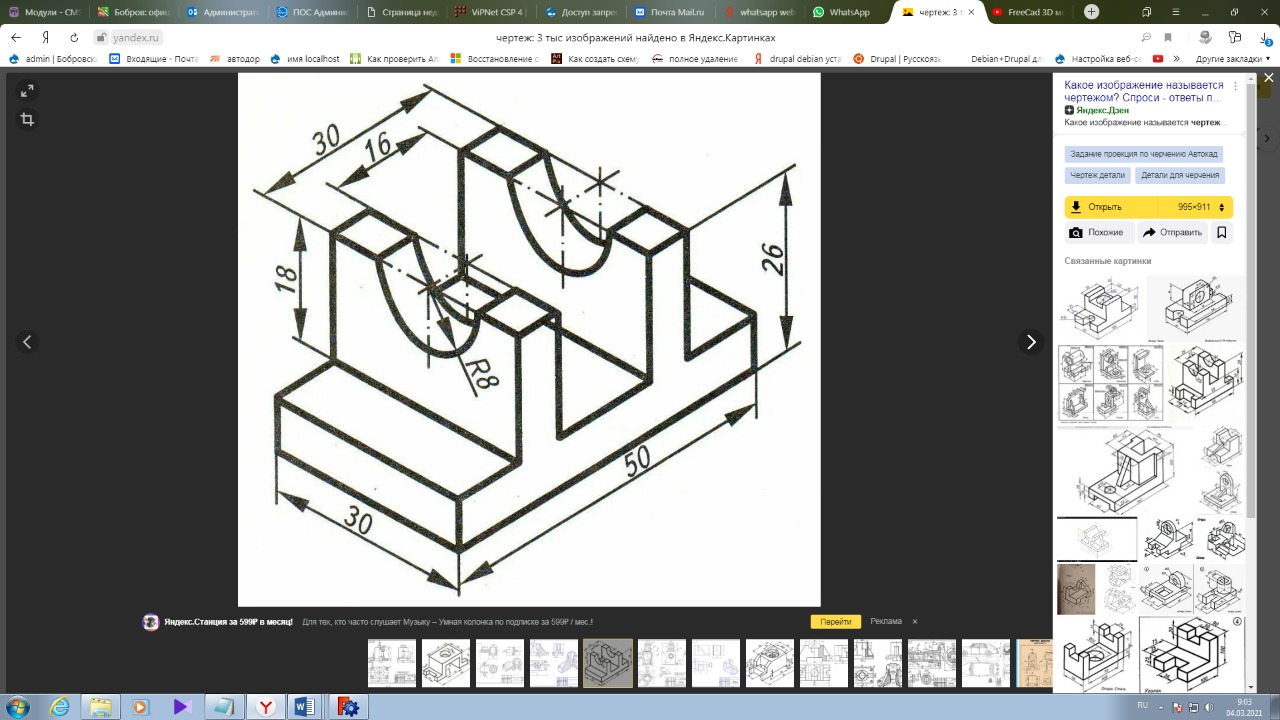

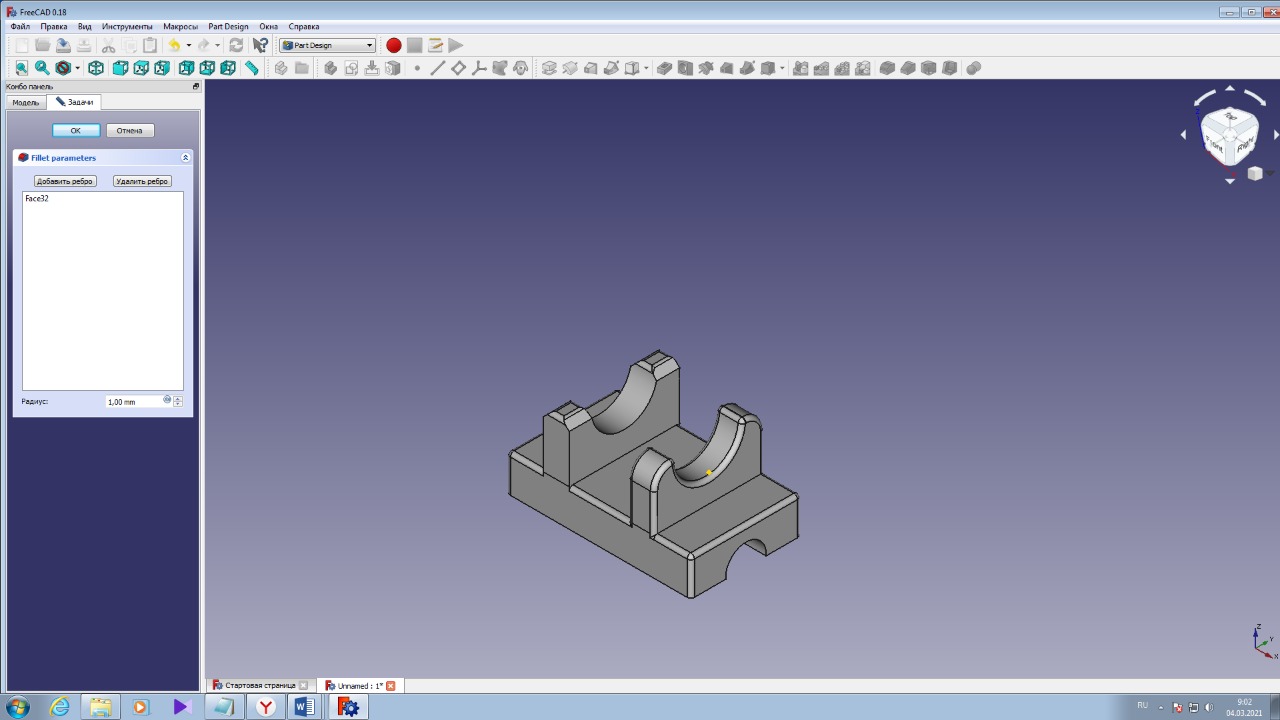

Пока тренируюсь на самом простом. Хотя такую модель можно очень быстро создать из фигур, но по чертежу как то интереснее...https://forumupload.ru/uploads/0011/f5/51/965/t557112.jpg
https://forumupload.ru/uploads/0011/f5/51/965/t544666.jpg
Всякие фаски, и закругления, это так, - для эстетики.

0

1154

kesha1965 написал(а):

Пока тренируюсь на самом простом. Хотя такую модель можно очень быстро создать из фигур, но по чертежу как то интереснее...

Всякие фаски, и закругления, это так, - для эстетики.

Рассказывай, по какому алгоритму делал?
Просто интересна совпадает ли ход мыслей. И сколько времени ушло на модель

0

1155

kesha1965 написал(а):

Так я из за этого с тинкеркада ушёл, что там фигурами строишь, вроде захотелось работать по чертежам, по мне, так легче и быстрее начертить, чем лего собирать.

Я всё никак толком до скетчера не доберусь...Только настроюсь, снова надо что-то срочно сделать...А раз срочно, значит срочно :dontknow: ...значит то, что уже освоил...  :yep:

0

1156

Леха-сумо написал(а):

Рассказывай, по какому алгоритму делал?
Просто интересна совпадает ли ход мыслей. И сколько времени ушло на модель

Лёш, постараюсь объяснить с картинками, - как умею :yep:
Открываем верстак PartDesign,кликаем создать эскиз, задаём XY, чертим прямоугольник, и задаём размеры с привязкой к центру(хотя и не всегда обязательно).Закрываем эскиз, и выдавливаем тело, выставляем нужную толщину в окне настроек.Далее, кликом "мышки", выделяем нужную нам грань, и нажимаем создать новый эскиз(значок, кружочек с квадратом)Видим нужную нам грань, на ней чертим то, что видим по чертежу, опять выдавливаем на нужную высоту, или делаем углубление, или вырез. На фото я не стал выставлять все размеры, просто показал примерный порядок манипуляций. Скорее всего есть много других способов, и возможно этот не совсем правильный, но как умею... :dontknow:
По времени ушло пол часа. А вот когда делал сейчас, для обзора, - 10 мин., но это потому что без размеров. Фото выложу все в ряд, если "приивязывать" их к разъяснению, получится по одной фразе.
https://i.imgur.com/KsygUmzl.pnghttps://i.imgur.com/9Qa1N8el.pnghttps://i.imgur.com/tv1F8bwl.pnghttps://i.imgur.com/CiaWjcll.pnghttps://i.imgur.com/JSCGhz9l.pnghttps://i.imgur.com/2F5VwT5l.pnghttps://i.imgur.com/vBubjONl.pnghttps://i.imgur.com/Xk9rMHgl.pnghttps://i.imgur.com/Sa0BDzBl.png

0

1157

magadan.jey написал(а):

Я всё никак толком до скетчера не доберусь...

Андрей, так скетчер вроде ни каким боком к 3D печати, или решил искусством заняться :question:

0

1158

Как это никаким боком?..А в каком верстаке Фрикада двухмерный чертёж рисуют?..В скетчере. насколько я знаю...Да и на двух верхних картинках перед парт дизайном у тебя разве не он?.. :dontknow:

0

1159

magadan.jey написал(а):

Как это никаким боком?..А в каком верстаке Фрикада двухмерный чертёж рисуют?..В скетчере. насколько я знаю...Да и на двух верхних картинках перед парт дизайном у тебя разве не он?..

Ай, яй, яй.... Совсем крыша с этими верстаками съехала  :idea: Я о другом подумал :D
Андрей, а в каком верстаке ты создаёшь :question:

0

1160

Ты наверное о Блендере подумал...Звучит шибко похоже... ^^
А так-то я без разносолов...В основном Парт, иногда Драфт с Парт Дизайном (для создания текстов), когда и Фастенерс (болты/гайки по ГОСТ) включаю...Пару раз пользовался Парт Дизайном для генерации шестеренок...Пару раз тыкнулся в Скетчер, но пока глубоко не вникал, но чую, что надо бы... :yep:

0

1161

https://forumupload.ru/uploads/0011/f5/51/719/t206170.jpg
https://forumupload.ru/uploads/0011/f5/51/719/t392647.png

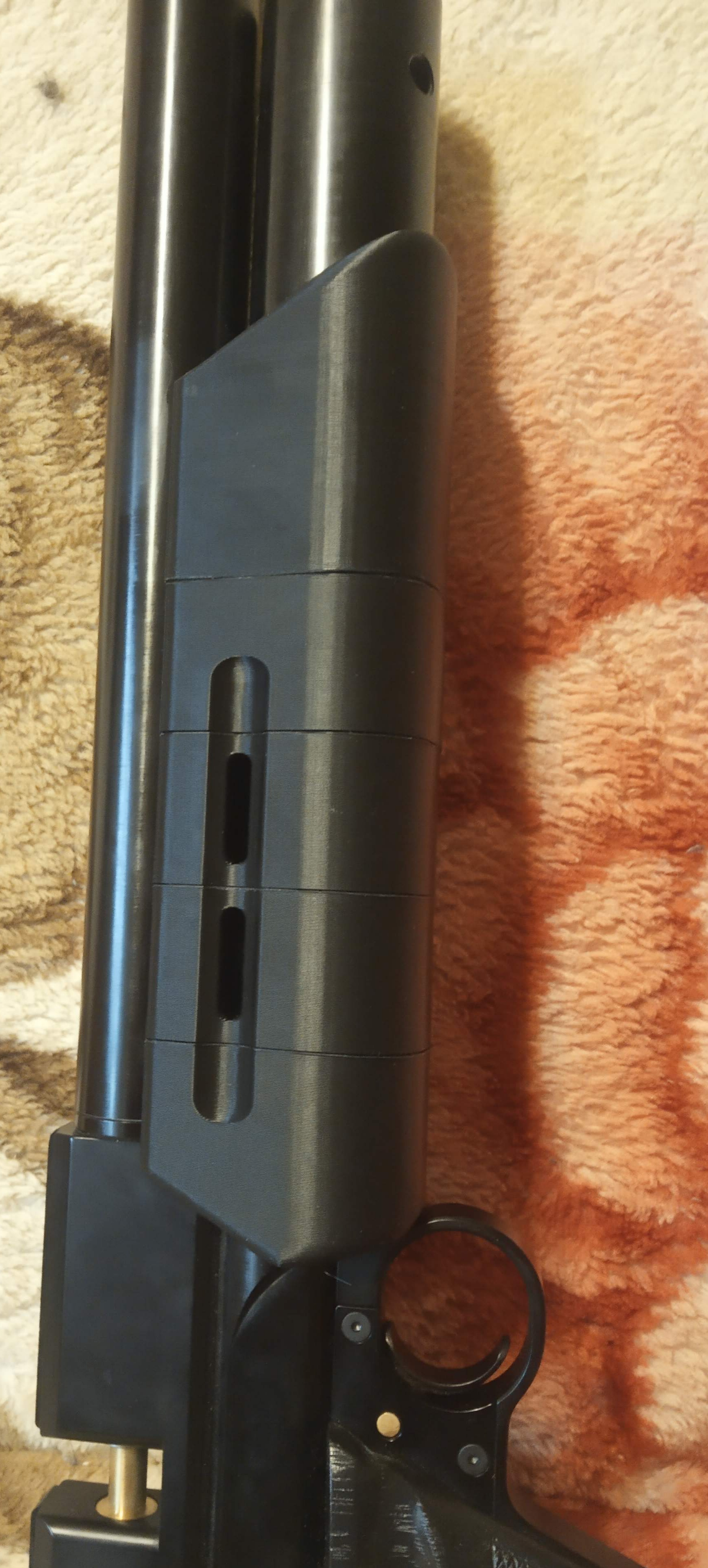

Черновичек лего-цевья. Теперь немного наждачинга и ацетонинга впереди.

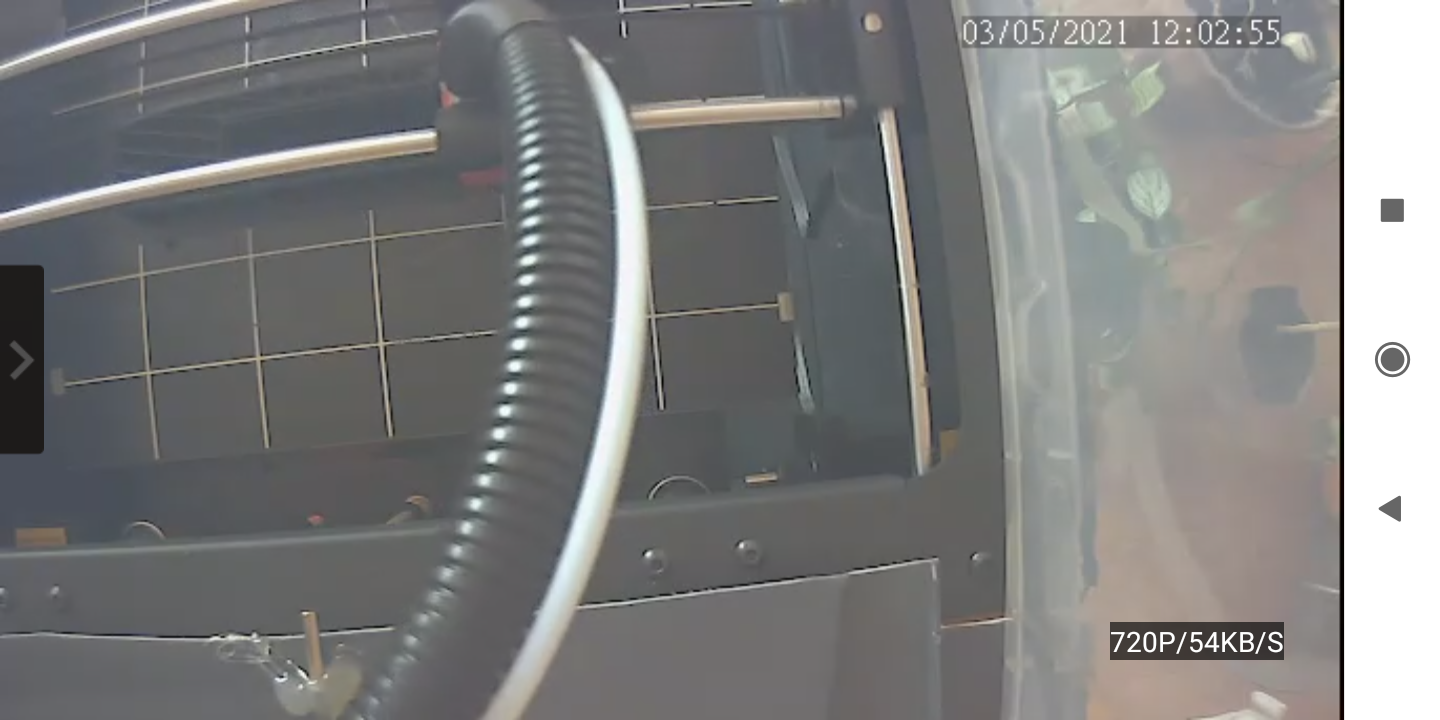

Сейчас в процессе печати щека (второе фото).Процесс контролируется при помощи АйПи камеры и управляется Джи ЭС Эм дочей. В обед её Джи Эс Эм сын сменит :D

0

1162

Везёт...А мои приборы удалённого контроля своими домами живут... :dontknow:  :D

0

1163

Ген, ясно. Я бы немного по другому делал.
Сразу нарисовал профиль детали, выдавил, и осталось бы только поперек окружностью срезать лишнее

0

1164

RomeoSRV написал(а):

Черновичек лего-цевья. Теперь немного наждачинга и ацетонинга впереди.
Сейчас в процессе печати щека (второе фото).Процесс контролируется при помощи АйПи камеры и управляется Джи ЭС Эм дочей. В обед её Джи Эс Эм сын сменит

Эх... У меня ранее работало через октопринт... Там и таймлапс можно было записывать. Но изменил настройки, теперь по новой настаивать...

0

1165

Леха-сумо написал(а):

Я бы немного по другому делал.
Сразу нарисовал профиль детали, выдавил, и осталось бы только поперек окружностью срезать лишнее

Лёш, я так пробовал, не получается таким способом, при выдавливании деталь просто исчезает, может я какого нюанса не знаю, или верстак нужен другой :dontknow:

0

1166

"Сократил басню" до размеров "магнитика на холодильник". :blush:
http://images.vfl.ru/ii/1614949856/7808064e/33568405_m.png
http://images.vfl.ru/ii/1614949883/c51e9cc8/33568419_m.jpg
:dontknow:

0

1167

https://forumupload.ru/uploads/0011/f5/51/719/t880018.jpg
https://forumupload.ru/uploads/0011/f5/51/719/t624123.jpg

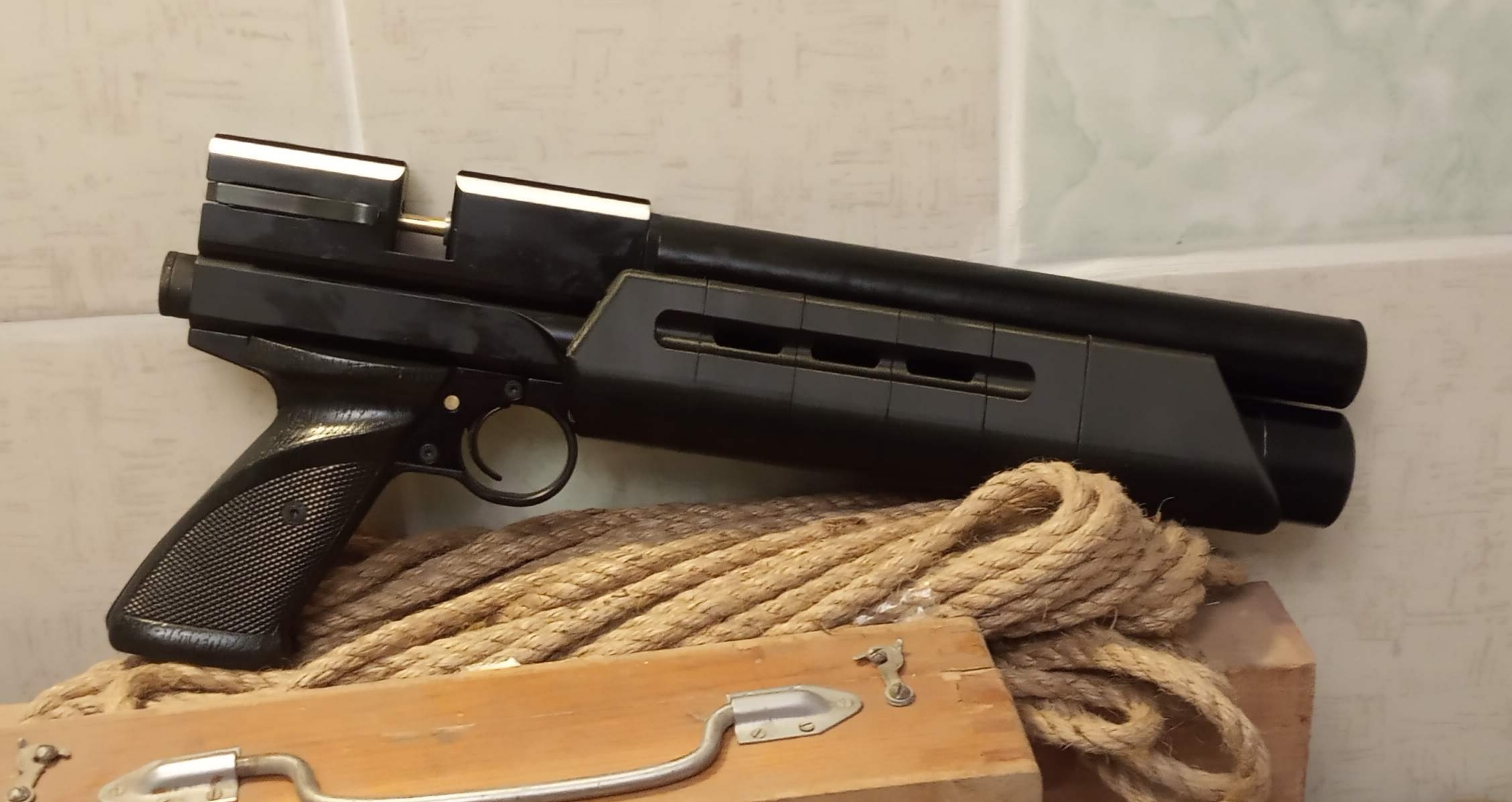

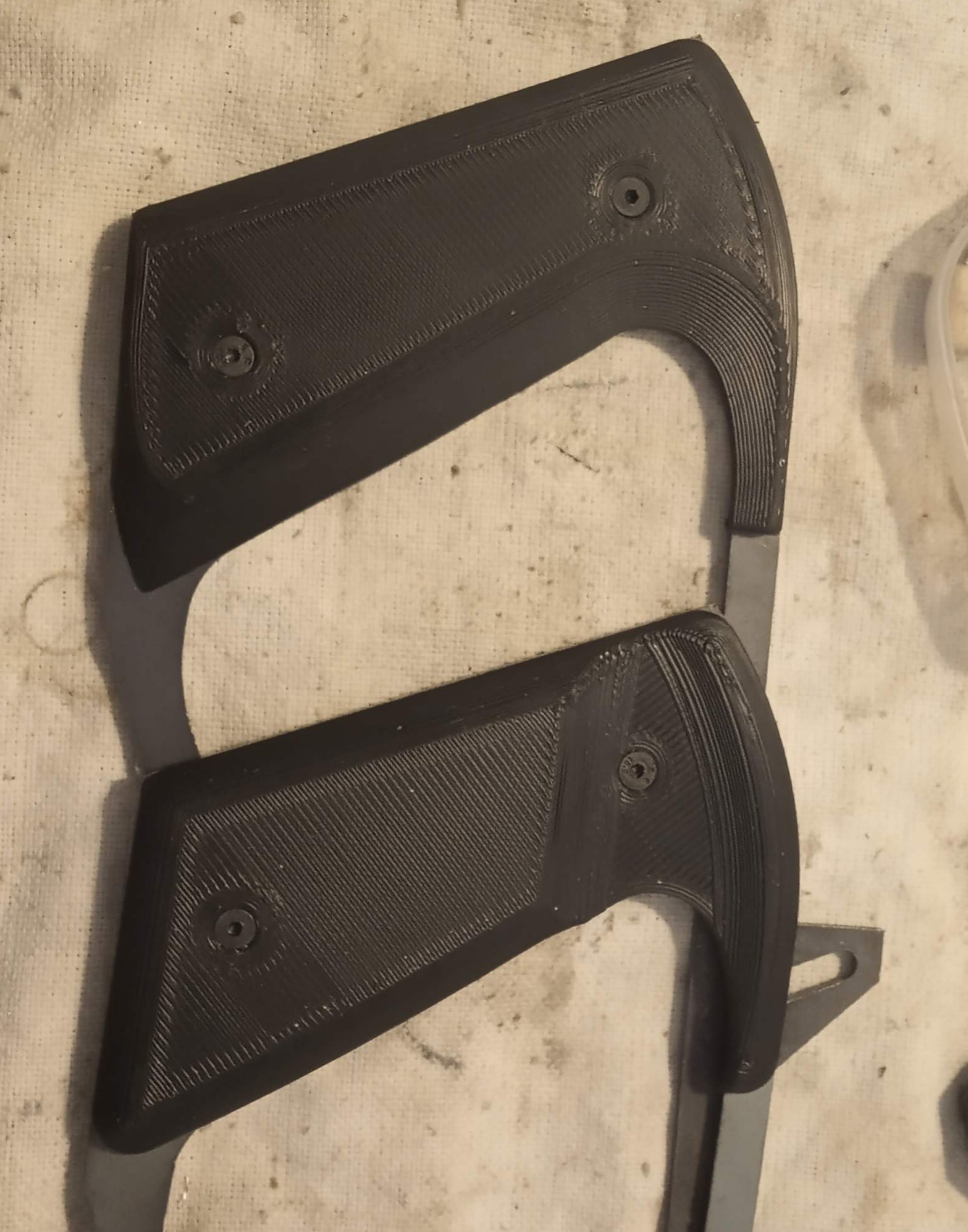

Продолжаем продолжать... Щека испеклась за 10 часов. Катуха заметно похудела. Работаем над "дизайном" накладок.

0

1168

https://forumupload.ru/uploads/0011/f5/51/719/t693143.jpg
https://forumupload.ru/uploads/0011/f5/51/719/t562945.jpg

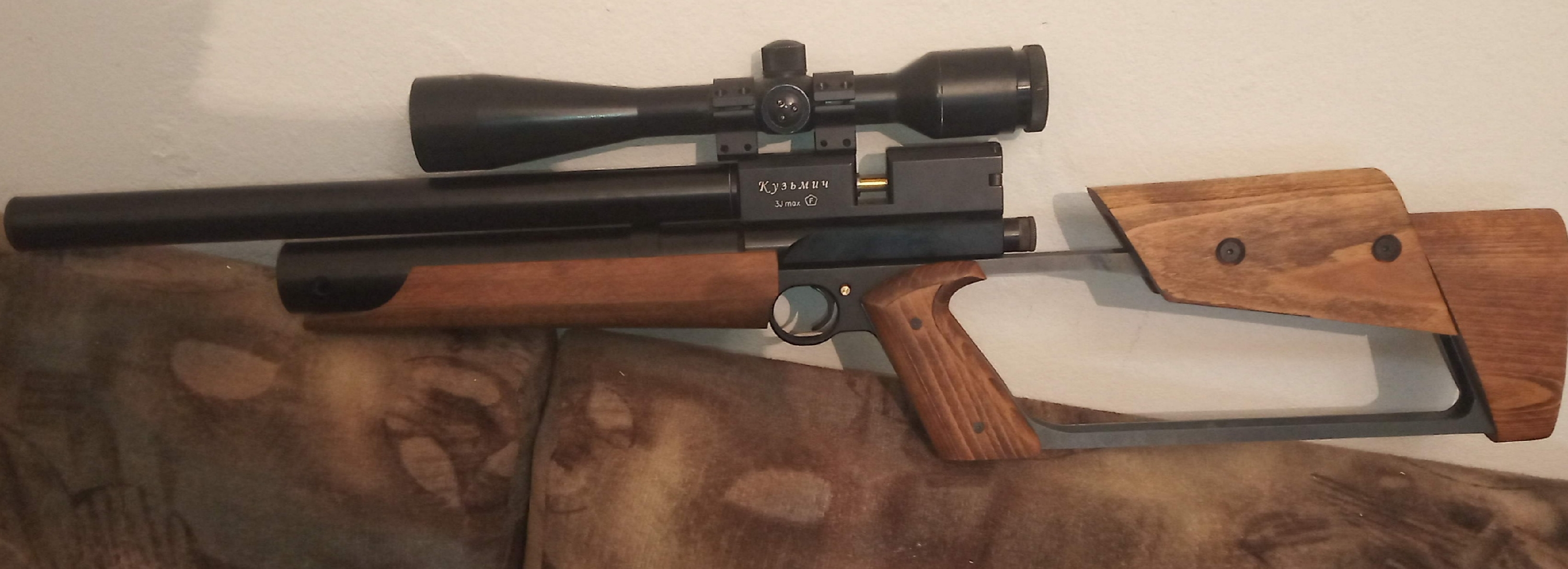

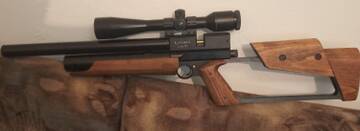

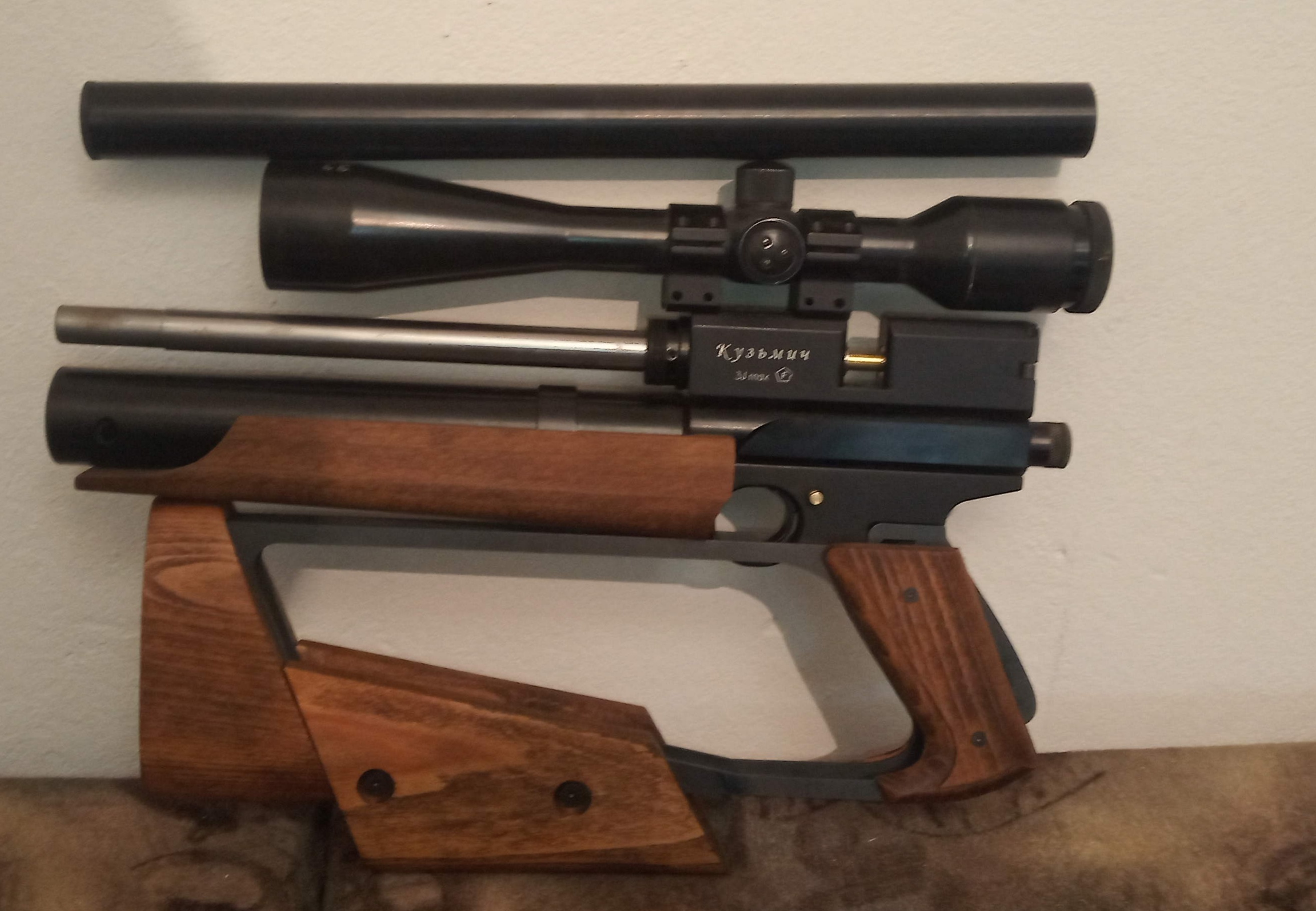

Вообще, коллеги, чтоб было понятно, работы ведутся в направлении данного концепта. Узел складывания обкатан на трёх устройствах. Дерево пилил не я. Мне не очень нравится. По этому сделаем в пластике для начала, за тем, возможно, перенесем на дерево...

0

1169

RomeoSRV написал(а):

Продолжаем продолжать... ..

:hobo:
"Доктор Дью" продолжает влезать в наши головы?  :crazy:

0

1170

ROV написал(а):

"Сократил басню" до размеров "магнитика на холодильник".

Прикольно - #миниартобъект
Олег, давай я тебя научу "плохому" :D , что бы не заморачиваться с фрикадом, будешь создавать, что угодно(почти), просто полётом мысли... :yep: (попробую записать видео)
Кстати, "малыша" вчера доставил курьер, пока некогда с ним заниматься, сын с семьёй решил начать самостоятельную жизнь, вот помогаю с переездом, а это... :tired: https://i.imgur.com/gLCpguym.jpg

0
