Если симистор выгорает, то по идее вообще запускаться не должен...

0

62

Да тут я вообще не могу поймать логику управления...Начать с выключателя (механического, он же "клавиша")...Если он исправен, то какую цепь он замыкает/размыкает?..Обычно выключатель обесточивает всю схему, а тут никакой реакции на него...Странно...Второй момент, что мне непонятен: если блок, невзирая на обилие разных деталек, всё же работает, как обычный регулятор на симисторе (когда-то давно (очень давно) мы собирали регуляторы на симисторах...простенькие, конечно, но принцип работы тот же, пожалуй), то чем управляется симистор?..Обычно переменный резистор ставили и через него подача шла на управляющий электрод...Если мотор сразу выходит на максимум, то на симистор подаётся максимальное управляющее напряжение (если я всё же ничего не напутал...но не факт)...Почему?..Работает ли переменный резистор?..Если он живой, то как в обход него управляющее напряжение попадает?..Я бы посмотрел тип/марку симистора, нарыл бы его схему (в смысле, какая нога есть что) и по дорожкам схемы попробовал бы отследить цепь...Вряд ли бы лично мне это шибко помогло, ибо я дуб в радиотехнике, но всё же...

0

63

FROL написал(а):

А ещё может цепь тахогенератора в обрыве быть

Или сам тахогенератор. Там же "отслеживание" идёт. По тахогенератору (датчику) схема "ориентируется", что происходит с двигателем и задаёт/поддерживает заданные обороты двигателя (это я для Алексея :D  :flag: ).

0

64

Так самое непонятное, что с выключенным "выключателем" мотор крутиться.
Т. Е. Через схему напрямую постоянно идёт напряжение...

0

65

Так какую цепь этот выключатель размыкает-то?..Питание от сети или какой-то участок в схеме на плате?..

0

66

magadan.jey написал(а):

Так какую цепь этот выключатель размыкает-то?..Питание от сети или какой-то участок в схеме на плате?..

получается участок на плате...
сегодня увез на работу- людфм которые на ТЫ с электронникой)) посмотрим что выйдет

0

67

Заменили симистор. Регулятор заработал   :cool:

0

68

Леха-сумо написал(а):

Заменили симистор. Регулятор заработал

Отлично! Видимо там всё не просто, раз двигло работало с вылетевшем симистором...

0

69

Леха-сумо написал(а):

Регулятор заработал

:cool: Что ты на его базе построить решил?

0

70

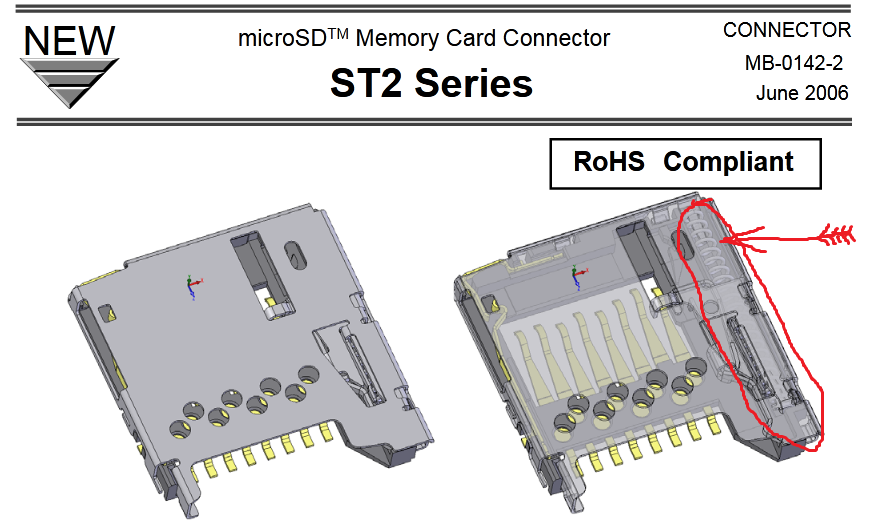

Парни, возник такой вопрос - на недавно приобретённом девайсе сломался слот для карты памяти , сперва он перестал фиксировать карту, но это не напрягало, она просто вставлялась, и вынималась без фиксации. А сегодня карта зацепилась не то за пружинку, не то ещё за что, и я её выдрал вместе с куском корпуса, где эта пружинка и была установлена. Что подскажете, кроме как нести в наш колхозный сервис.(в принципе слот работает, только для установки карты требуется сноровка, что бы не установить её на бекрень)...
https://forumupload.ru/uploads/0011/f5/51/965/t723120.png

0

71

Ген! У тебя же есть3 д принтер!!!  :cool:
Особо не разобрался, но мне кажется можно удалить пружины и напечатать направляшку

Отредактировано Леха-сумо (15 Ноя 2020 04:49:57)

0

72

Леха-сумо написал(а):

Ген! У тебя же есть3 д принтер!!!  :cool:
Особо не разобрался, но мне кажется можно удалить пружины и напечатать направляшку

Лёш, гениально! :flag: Тем более на нём слот и развалился  :D Пусть теперь отрабатывает...Ага, где бы  ещё моделькой разжиться, а то я только лейблы создавать освоил... :yep: https://forumupload.ru/uploads/0011/f5/51/965/t156103.jpg

0

73

А это ремонт чайника "по нашему"!  :D
https://d.radikal.ru/d02/2102/72/c91fd3f0631ct.jpg https://b.radikal.ru/b25/2102/77/f1b44c990787t.jpg https://c.radikal.ru/c21/2102/e0/ef43b2ef162et.jpg
Закипятил воду и оставил на ночь - утром проснулся - воды вытекла/, хотя вечером пару часов простоял - всё было нормально. Подозреваю, что из-за разницы материалов - нержа остыла, сжалась и оторвала герметик... Наверное - хрен его починишь...

Отредактировано DAS (9 Фев 2021 08:21:14)

0

74

Было у товарища два двадцативольтовых шуруповёрта с литиевыми батареями, но без зарядного устройства. Причём, батареи были ьочень даже приличные.
Решили пустить один корпус на донора контактной площадки. Батареи без схемы балансировки, пришлось докупить плату. Ну и добавить четыре контактных штырька в разъём зарядника.

http://images.vfl.ru/ii/1637554161/a4220ffe/36782010_m.jpg

http://images.vfl.ru/ii/1637554162/25ae47a9/36782011_m.jpg

http://images.vfl.ru/ii/1637554163/bac98b4b/36782012_m.jpg

На будущее, если кто будет делать что-то подобное, рекомендую искать плату зарядки-балансировки с индикацией конца заряда.
А то тоже придёся огород городить. :dontknow:

0

75

Тимур, из твоего поста я узнал самое главное, что сейчас уже не 4 напряжения аккумуляторов шуруповёртов, а 24!  :D  Раньше просто было - 9.6, 12.5, 14.4 и 18.8... А по переделке да  - я не заморочался, потому что дорого - купить мощные силовые литюхи, плату заряда/балансировки и зарядное устройство, потому что родное не подойдёт....

Отредактировано DAS (22 Ноя 2021 08:08:55)

0

76

DAS написал(а):

потому что дорого - купить мощные силовые литюхи, плату заряда/балансировки и зарядное устройство, потому что родное не подойдёт....

Теперь так и есть. Ещё несколько лет назад - вполне приемлемо получалось. Теперь проще купить новый шурик, а старый - просто перевести на работу от БП (куда-нибудь сгодится).

0

77

igor66669 написал(а):

Теперь проще купить новый шурик, а старый - просто перевести на работу от БП (куда-нибудь сгодится).

Ага, я так и сделал! )))

0

78

igor66669 написал(а):

Теперь проще купить новый шурик,

Так тут как раз контрситуация. Трварищу пришли два рабочих шуруповёрта, каждый с вполне приличной батареей. Батареи в начале проверили в работе, предварительно заряддив их в рукопашную. А уже после этого, что-бы их нормально эксплуатировать, товарищ купил балансировочную плату на пять элементов, а я изобразил пляску с бубном в результате которой появилось зарядное устройство.

0

79

А я тут малому акустику замутил. Поскрёб по сусекам материал - соседи по гаражу выкинули пару неплохих кусков мебельной фанеры (толщиной 16 мм, сейчас  такой не встречал), ещё в гараже нашёл кусок ОСБ 15 мм и пару кусков фанеры 8 и 10 мм. Напилил стенки из фанеры 16 мм, задние стенки из ОСБ, передок из 8 мм и кольца динамиков из десятки. Так как размеры взял минимальные - коробка 200х200х200 мм, то фазоинвертор решил делать угловой из уголка ПВХ трубы 50 мм:
https://c.radikal.ru/c31/2111/cf/090285aadc9dt.jpg https://a.radikal.ru/a05/2111/22/0f4fbe552168t.jpg
https://a.radikal.ru/a24/2111/e0/599f9b713f35t.jpg https://a.radikal.ru/a05/2111/c5/a9613c056789t.jpg
Скрутил, склеил "Titebond II Transparent". Внутри швы промазал силиконом. Саморезы затем выкрутил и зашпаклевал автошпаклёвкой. Кромки обработал кромочной фрезой. Так как фанера была уставшая, то решил красить. Финишно шпаклевал акриловой шпаклёвкой. Фазоинверторы плотно вставил в отверстия, приклепал к каждому по уголку, чтобы он внутри не проворачивался. Контакты сделал из старых электрических вилок - нарезал резьбы и внутрь колонок в сквозные отверстия, сделал зажимы из медного листа, изнутри на гайки. Опробовал - звук порадовал:
https://d.radikal.ru/d12/2111/83/4881365e4612t.jpg https://d.radikal.ru/d22/2111/de/e2904203301et.jpg https://c.radikal.ru/c09/2111/2a/e78d18106f47t.jpg
Окрасил. Блин, баллончик меня подвёл - грунтом покрыл нормально, а чёрная алкидная заплевала мне всё, падлюка. Еле подправил большие косяки... На проводах сделал кольца под винт, к динамикам присобачил клеммы:
https://d.radikal.ru/d22/2111/ee/3c73799f5fa2t.jpg https://d.radikal.ru/d37/2111/e5/0c6ef08bb06dt.jpg
https://b.radikal.ru/b10/2111/56/18f62d19ed58t.jpg https://a.radikal.ru/a13/2111/ac/94f1ec1efba1t.jpg
Ножки сделал из такой вот ленты:
https://a.radikal.ru/a35/2111/a1/fe805e5a4e1ct.jpg
Она имеет выемку  - как раз таки, чтобы скрыть шляпку саморезов.
Динамики поставил отечественные - 13 см, достались от тестя:
https://b.radikal.ru/b09/2111/70/93062d1a9327t.jpg https://a.radikal.ru/a34/2111/b2/bcb47929d830t.jpg
Подключил к китайскому усилку и поставил малому к новому компу:
https://b.radikal.ru/b24/2111/04/e2c041871b03t.jpg

0

80

DAS написал(а):

А я тут малому акустику замутил.

:cool:

FROL написал(а):

Так тут как раз контрситуация.

:D
Ну да, здесь самое главное, что аккумуляторы уже есть. Меня остановило именно отсутствие оных. Покупать с Али - не понятно что придёт, да и ценник... По цене 3-х "литиев" (просто 3 аккумулятора), у меня вышло дешевле новый шурик купить с двумя АКБ (сменные батареи) o.O

0

81

DAS написал(а):

акустику замутил.

Саня, очень приятно получилось!  :flag:
Ты готовую конструкцию повторял или рсчитывать пришлось? Я в своё время. колонку на фазоинвертор переделывал, делал телескопический тоннель, что бы длинну подбирать.

0

82

Тим, рассчитывать пришлось на то, что есть!  :D  Я, конечно, общие правила применил, но без расчётов.

0

83

Делюсь опытом! Столкнулся три раза за год с поломками одного типа - сначала блок управления центрального замка, затем автомагнитола, а сегодня хлебопечь! Во всех случаях причиной поломки стал отход припоя силовых дорожек от разъемов и деталей! Пропаял - и всё работает!  :glasses:

0

84

Ага, ещё иной раз, прежде чем пропаивать, лучше выводы выпаять, зачистить и залудить. Иначе может не на долго пайки хватить.
А ещё, одно время стало модно платы перед монтажом легкоплавким припоем лудить (сплав розе или вуда). Бывает потом, от этого лужения отскакивает уже нормальный припой. Вроде как, слой легкоплавкого может расплавится при нагреве от работы устройства.

0

85

FROL написал(а):

Ага, ещё иной раз, прежде чем пропаивать, лучше выводы выпаять, зачистить и залудить.

Это точно! Правда я пока пошёл по пути наименьшего сопротивления - зачистил концы выводов и кусочки дорожек рядом. Поглядим - на сколько хватит...

0

86

Фен навернулся - оборвало спирали и при демонтаже  развалился керамический элемент, но мотор рабочий. Спалил две детали на плате моторчика - не могу сообразить что это - резисторы какие-то проволочные - не маркировки, ничего нет, в сети тоже ничего не нашёл... Хрен его знает - как номинал определить
https://i.ibb.co/m0Ytcvj/IMG-20220414-202852.jpg

Отредактировано DAS (14 Апр 2022 20:41:31)

0

87

DAS написал(а):

что это

Саня, это дроссели, главным образом для помехоподавления стоят. На ферритовые трубки намотан медный провод.
Можно исключить, можно восстановить (перемотать).

0

88

Понял, Тим!

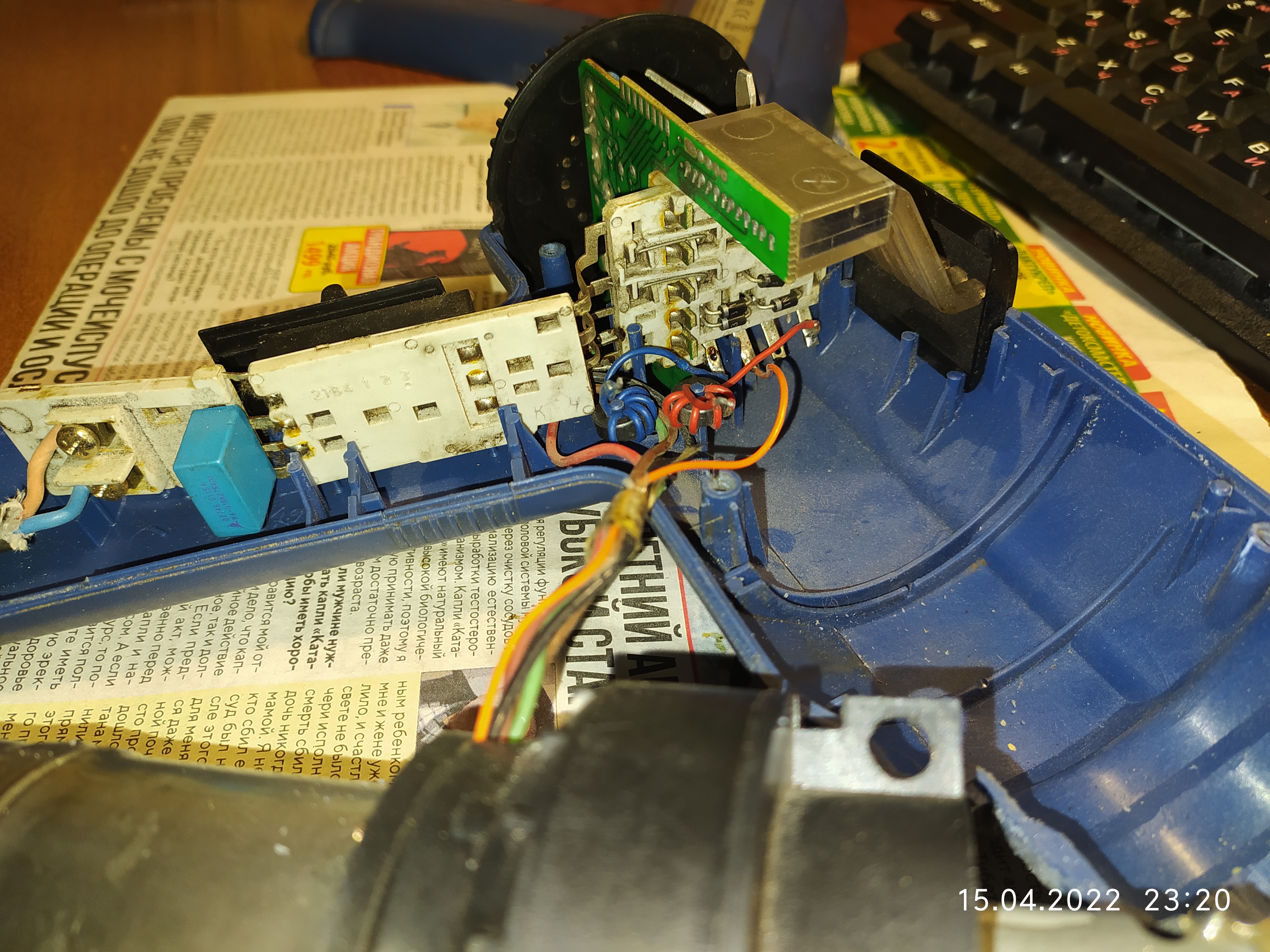

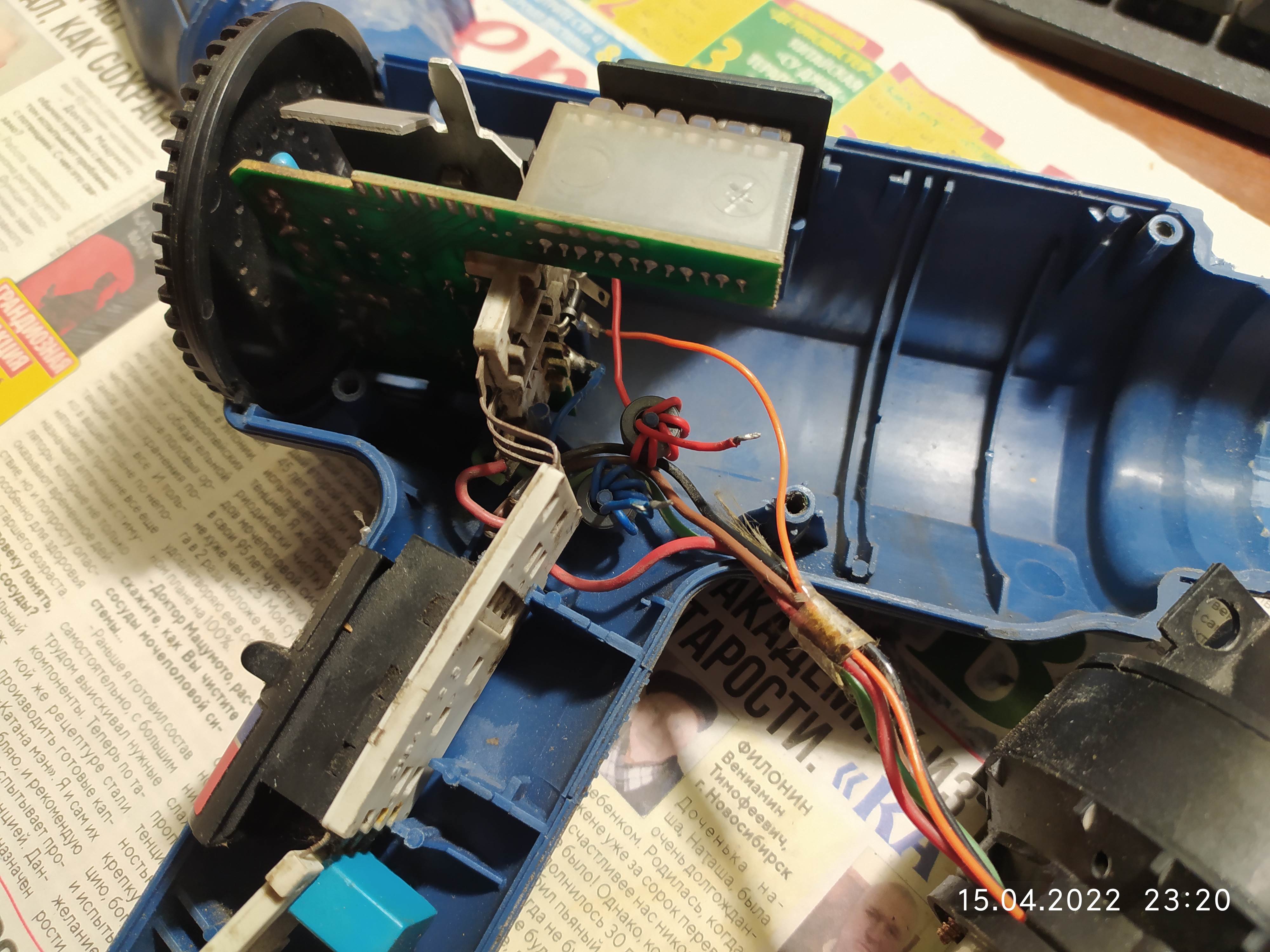

Короче, нашёл в гараже старый фен с регулировкой температуры и 3-мя скоростями вентилятора - моторчика нет (попал ко мне в таком виде). Питание электродвигателя отдельное - торчит два провода. Нагреватель работает - на этих двух проводах подаётся примерно 110 вольт постоянного напряжения. Чешу репу.... Двигатель от моего фена чётко вписывается в конструкцию, но он на 18 вольт и запитывался через спираль нагревателя. На вид на плате нет сгоревших деталей... Ну, почему 110 вольт?
https://forumupload.ru/uploads/0011/f5/51/387/t932222.jpg https://forumupload.ru/uploads/0011/f5/51/387/t311911.jpg

Отредактировано DAS (15 Апр 2022 23:28:48)

0

89

Саня, двигатель в фене, скорее всего, включен через спираль нагревателя, на которой падает излишек напряжения. Как там конкретно накручено с ходу сказать не могу, но иначе низкое напряжение для мотора взять неоткуда. При отключении моторе нету падения напряжения на соответствующей спирали, поэтому и 110 вольт. Ещё раз осмотри всё внимательно и попробуй включить с мотором.

0

90

Не могу найти схему на фен с 5 выводами с тэна. Там две пары звоняться так - 1 пара 27 Ом, вторая около 2 Ом, а третий проводок оранжевый тонкий идёт на плату (диодный мост) - и он не звониться с остальными. При включении малая спираль - намотана по кругу в виде тонкой проволоки разогревается до небольшого свечения, на этом проводе оранжевом идёт сигнал где то 3-4 вольта.

0
