Китайский токарный станок WM210V. Доработка.

Сообщений 121 страница 150 из 171

121

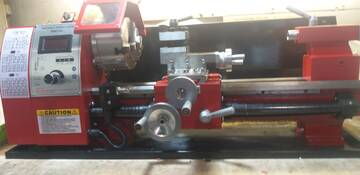

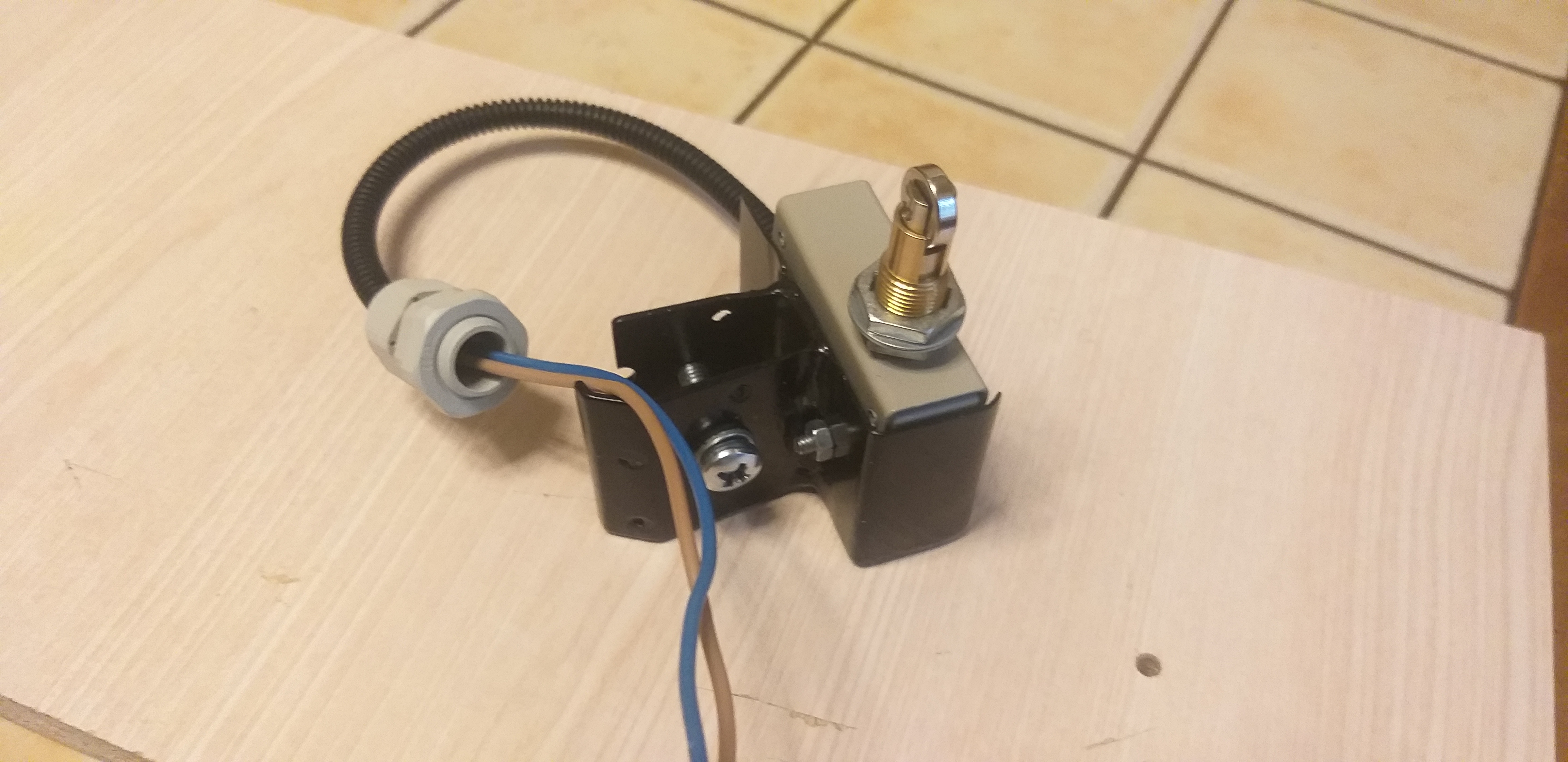

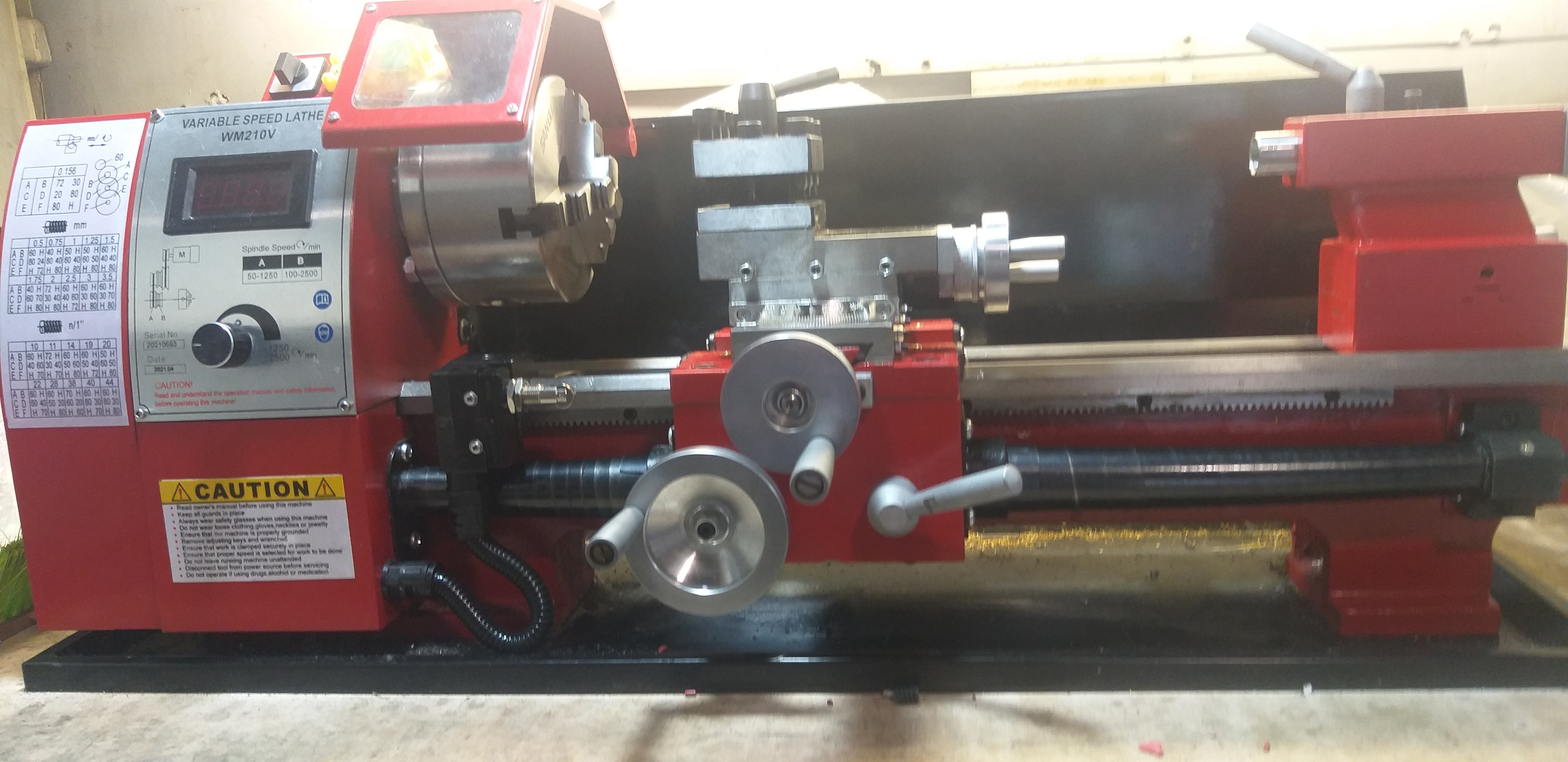

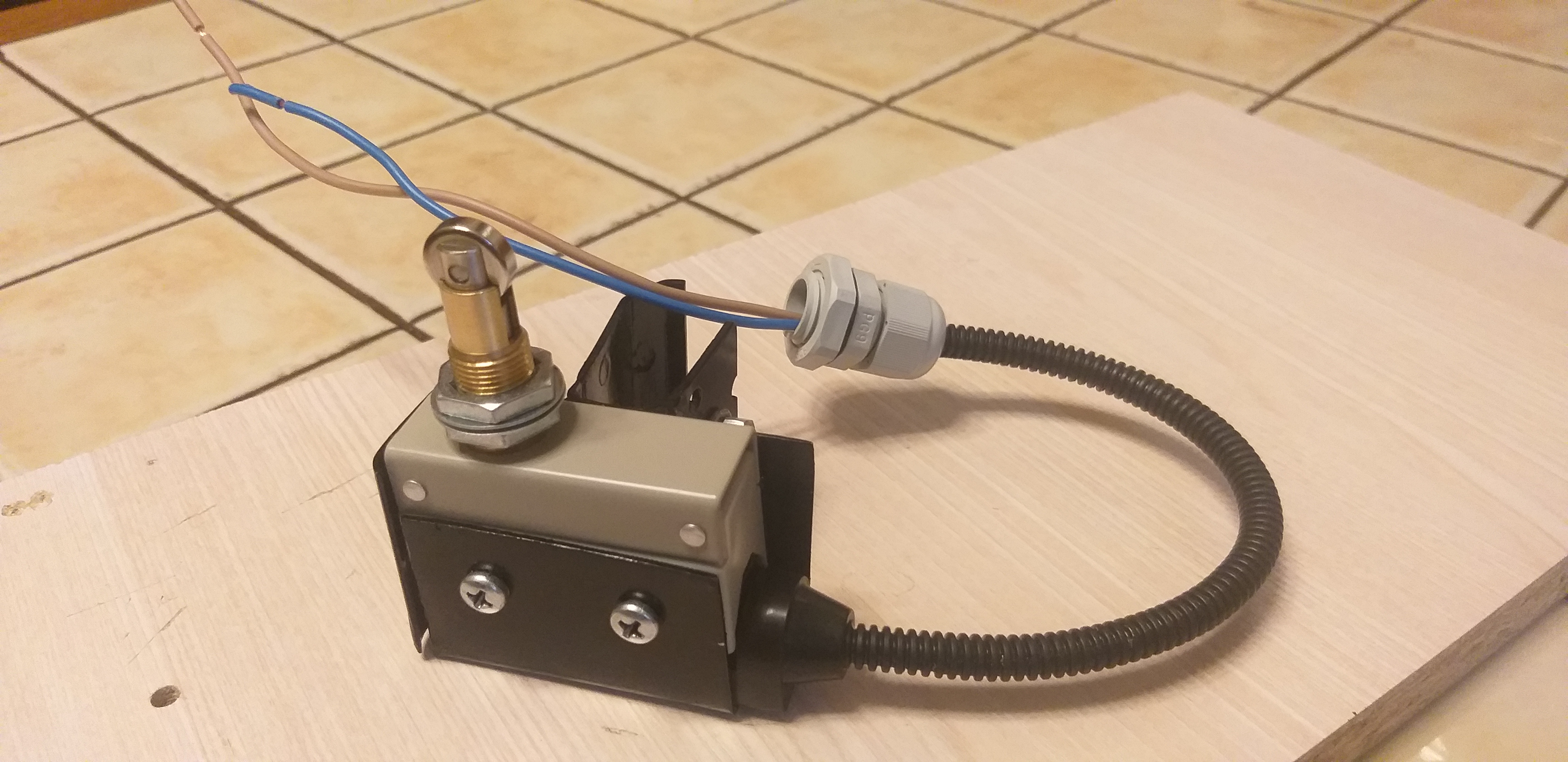

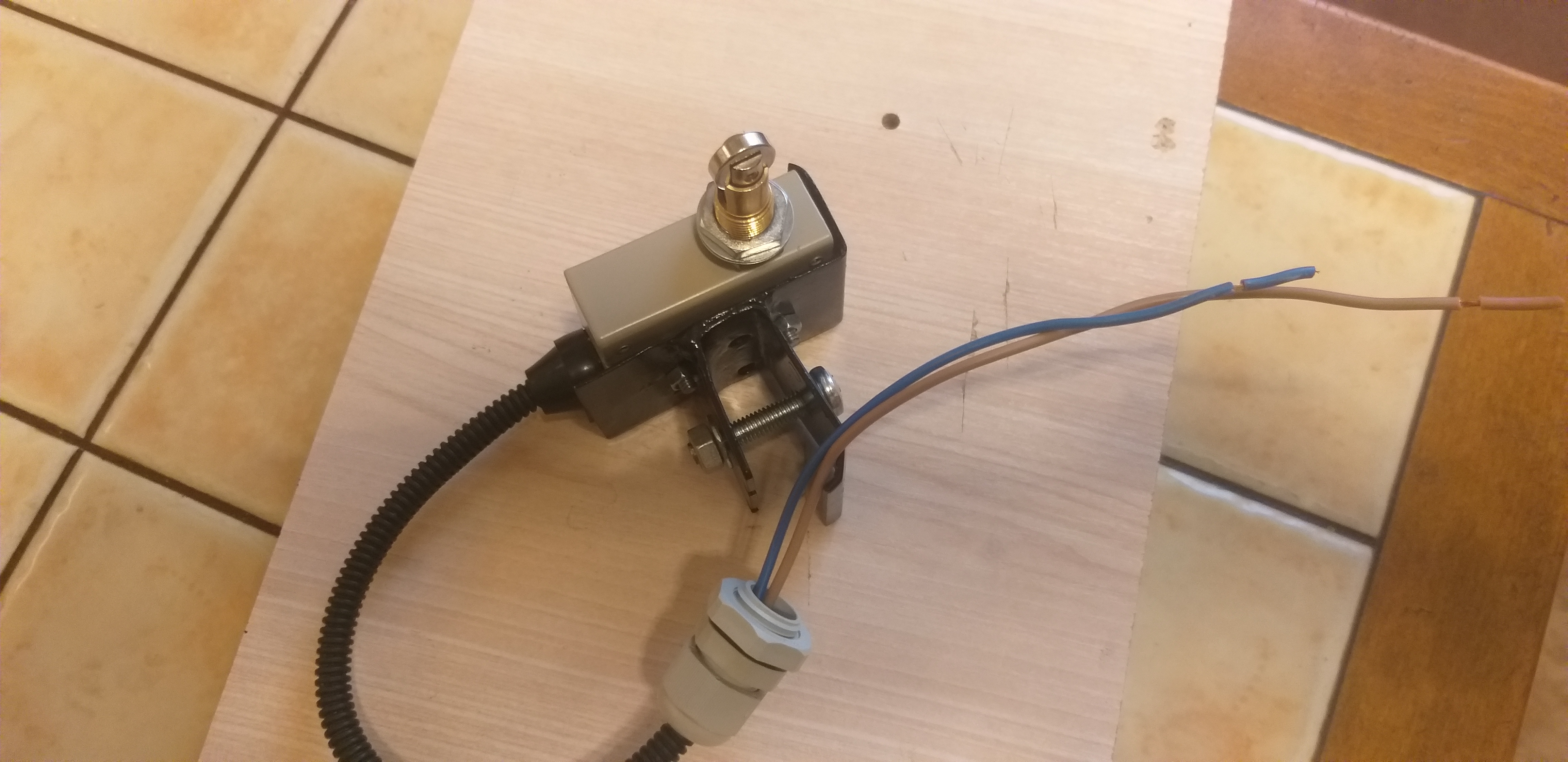

Привет всем, сделал ограничитель подачи с концевиком хотел поставить н друг привёз оригинал поставил оригинал,если кто надумает поставить могу отдать свой на не дорого.https://forumupload.ru/uploads/0011/f5/51/999/t852394.jpg
https://forumupload.ru/uploads/0011/f5/51/999/t590879.jpg
https://forumupload.ru/uploads/0011/f5/51/999/t32462.jpg
https://forumupload.ru/uploads/0011/f5/51/999/t252853.jpg
uote="kesha1965"]О как,   мне то

0

122

Добрый вечер всем,ребята кто подскажет как выбирать размер пластинок на резец 12х12  Я заказал и получил пластины "ромб" но они оказались большими на резец 16х16

0

123

Привет! Можно порезать алмазным резцом для дремеля. Вроде хорошо режет твердосплав, судя по видюшкам. По размерам не скажу - нет таких резцов у меня. Но судя по тем резцам которые видел и держал - размер пластинки подбирается по опорной поверхности(посадочное место пластинки) резца. Паяется пластинка с опорой на боковую кромку или без. Олег поправит, если что - он паял пластинки.

0

124

https://forumupload.ru/uploads/0011/f5/51/999/t400668.jpg
https://forumupload.ru/uploads/0011/f5/51/999/t862712.jpg

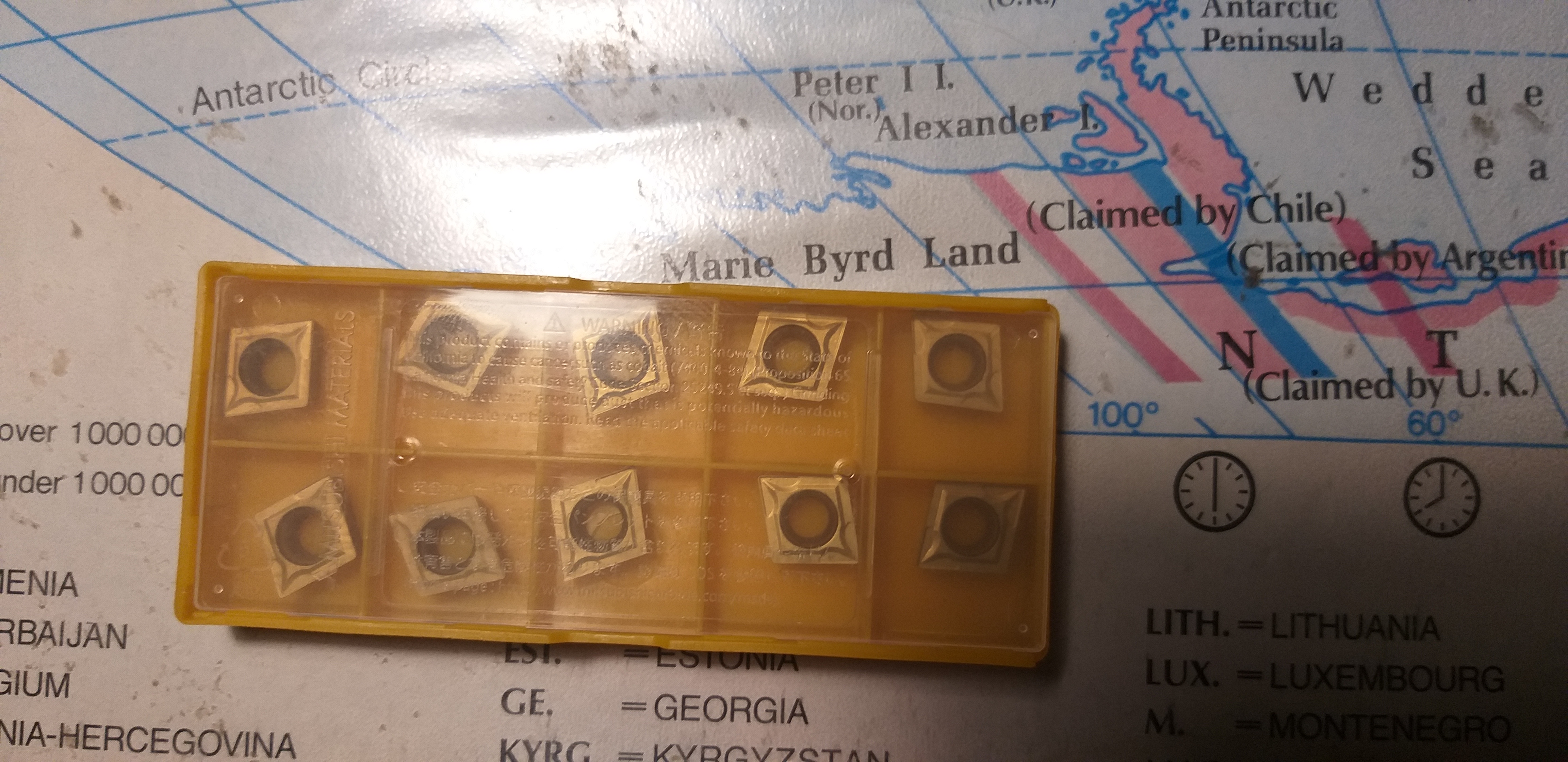

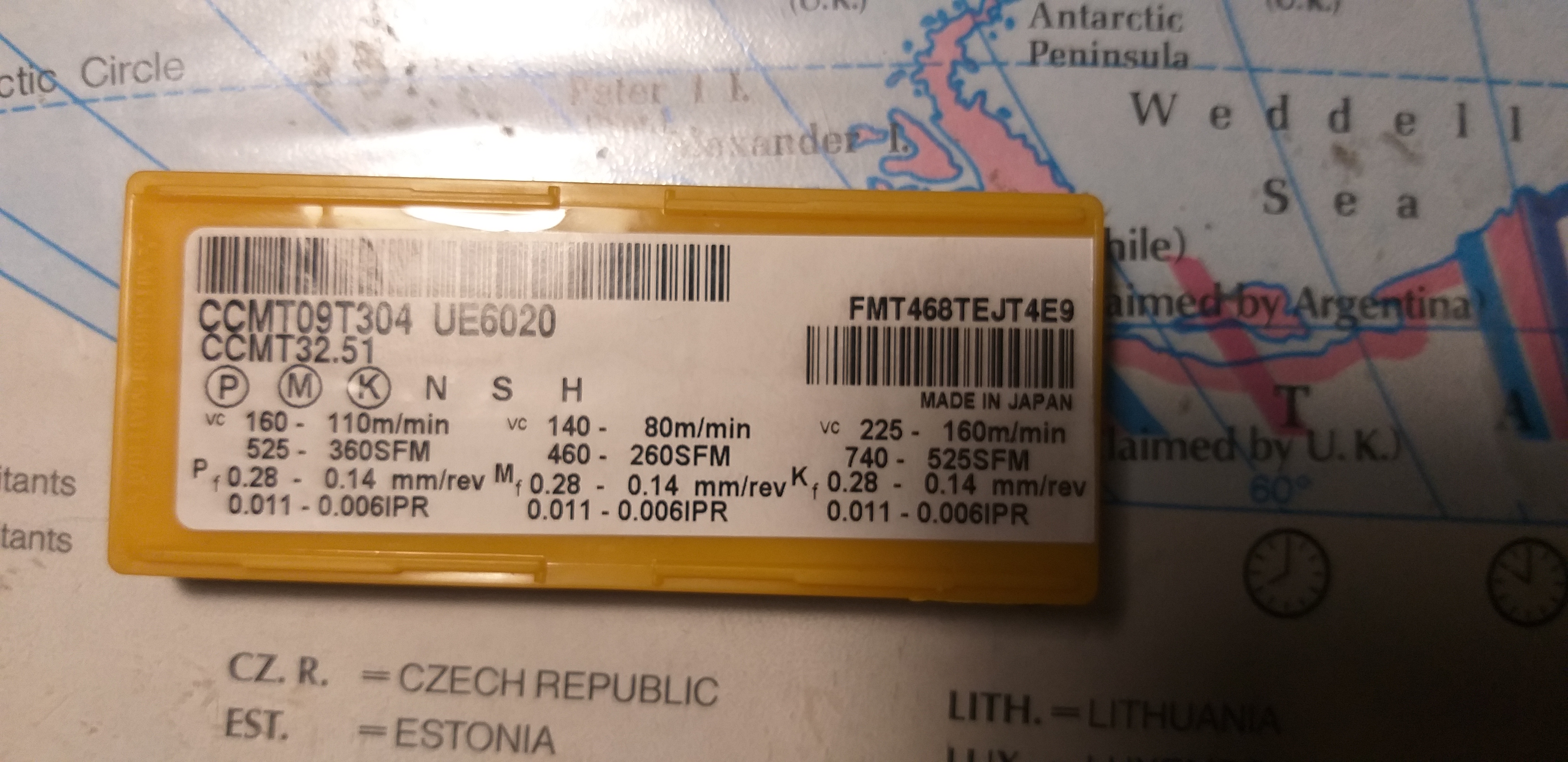

Спасибо за ответ. Я ещё дремучий в этой теме только начинаю вникать,но нашёл ответ на свой вопрос на форуме CHIPMAKER.RU стр.60. Если кому надо могу предложить пластины которые мне прислали на 16 резец (у меня 12) и не подошли за половину цены

Отредактировано Алекссандр 45 (10 Окт 2021 13:17:53)

0

125

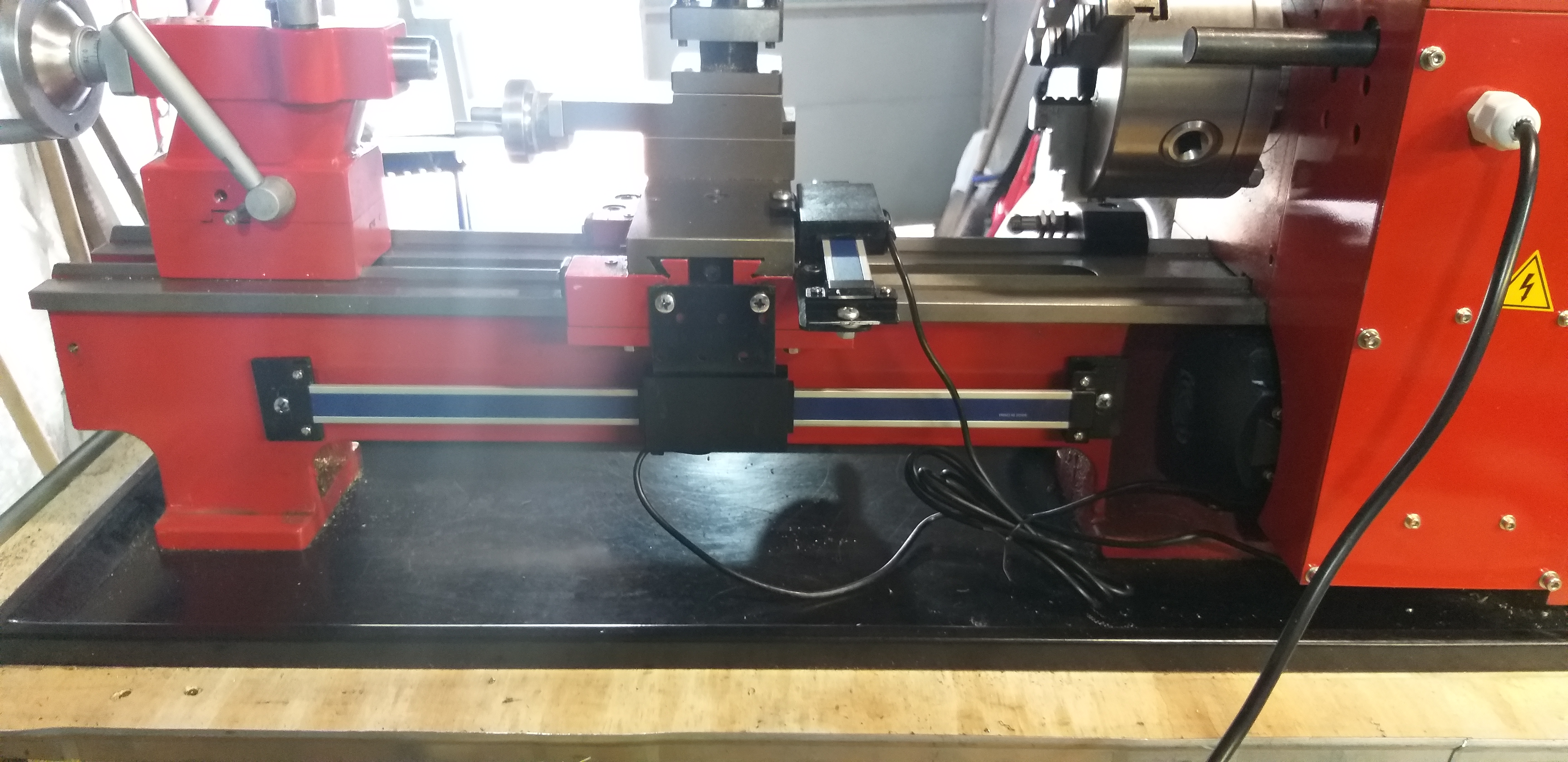

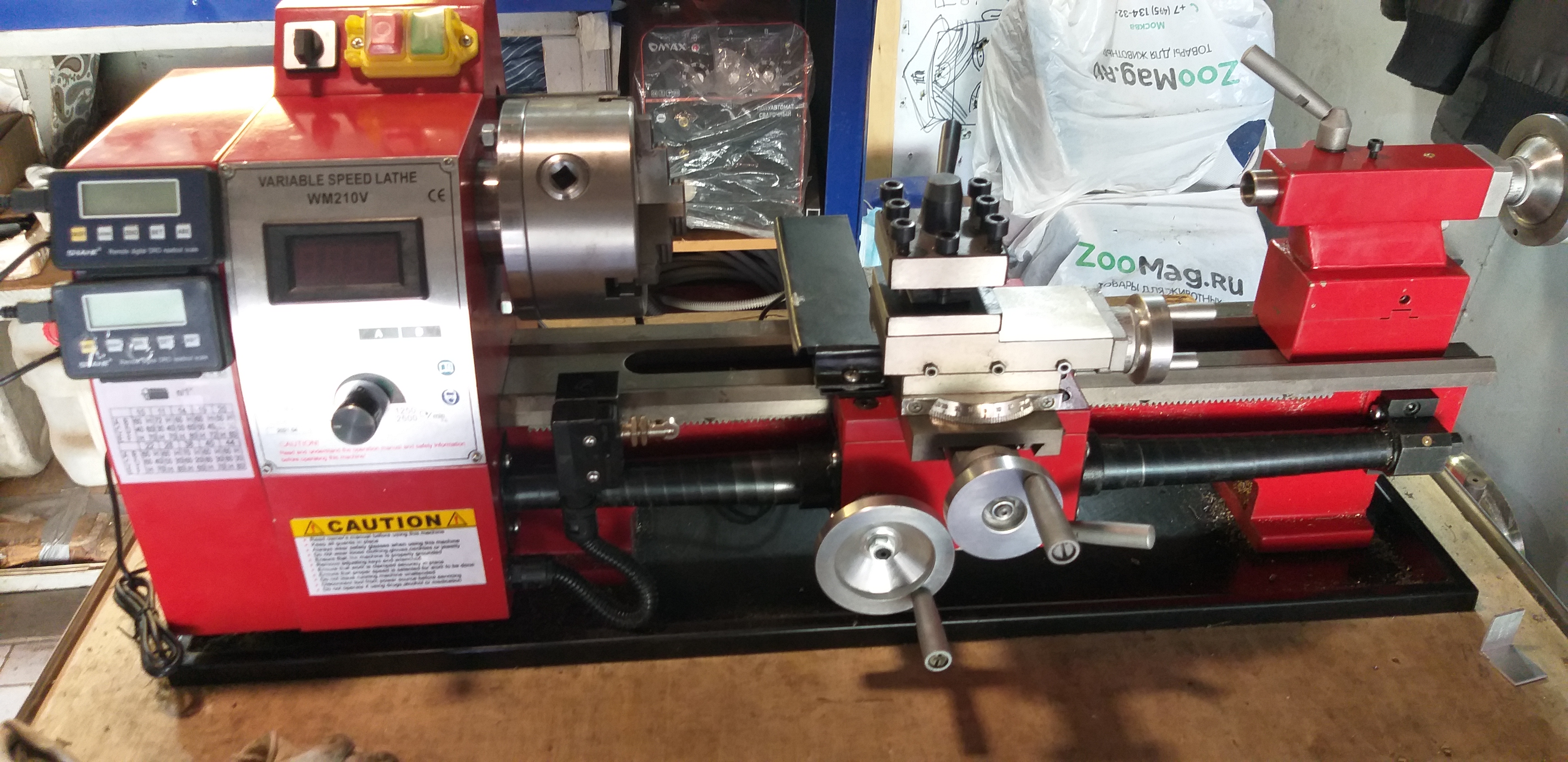

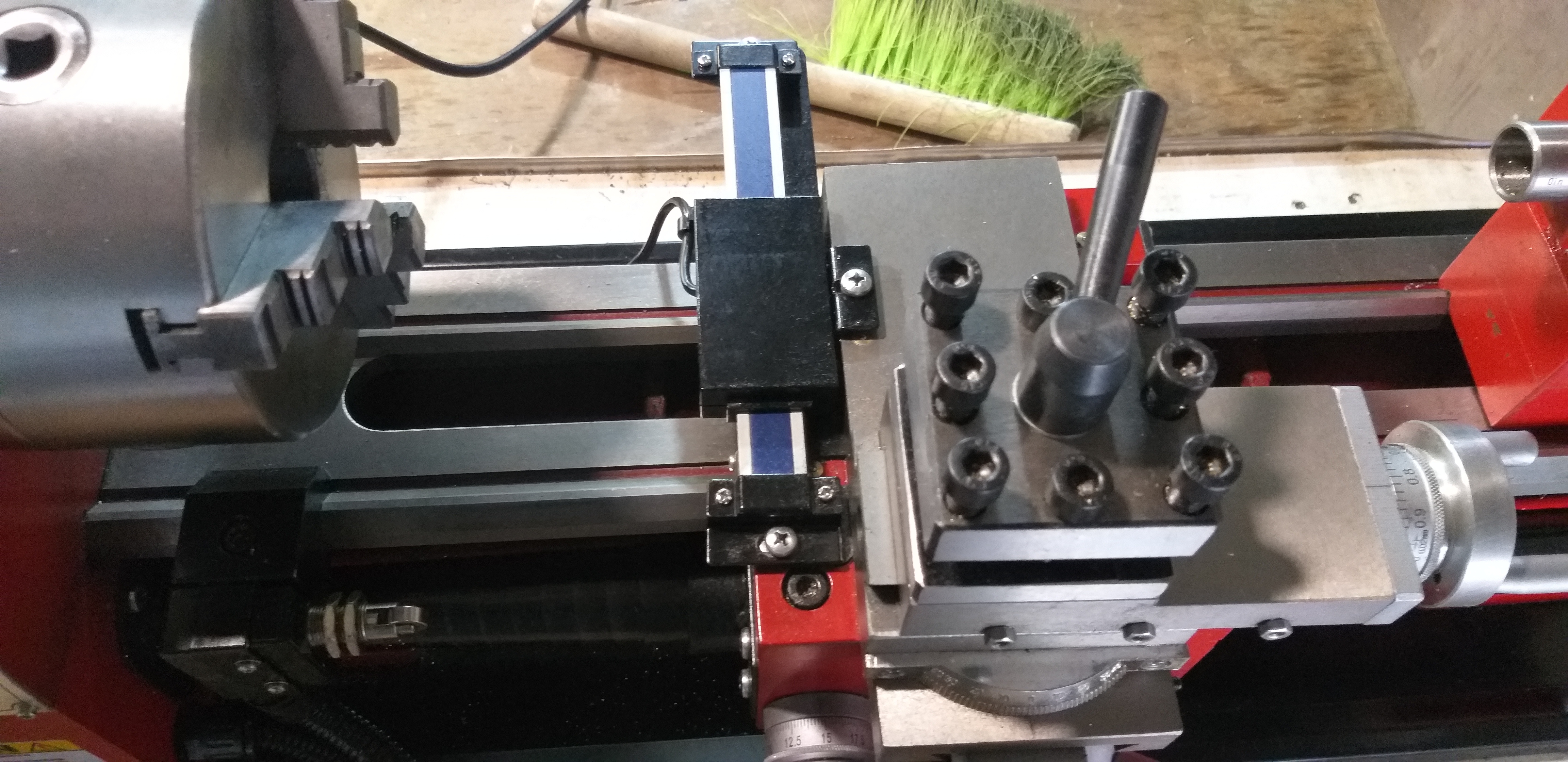

Добрый вечер, поставил электронные линейки(УЦИ) на продольный и поперечный ход очень удобно стало не надо глаза пялить на лимбы. Да на поперечную пришлось делать защиту а то её засыпало стружкойhttps://forumupload.ru/uploads/0011/f5/51/999/t324336.jpg
https://forumupload.ru/uploads/0011/f5/51/999/t156219.jpg
https://forumupload.ru/uploads/0011/f5/51/999/t984358.jpg

0

126

Алекссандр 45 написал(а):

поставил электронные линейки(УЦИ) на продольный и поперечный ход очень удобно стало

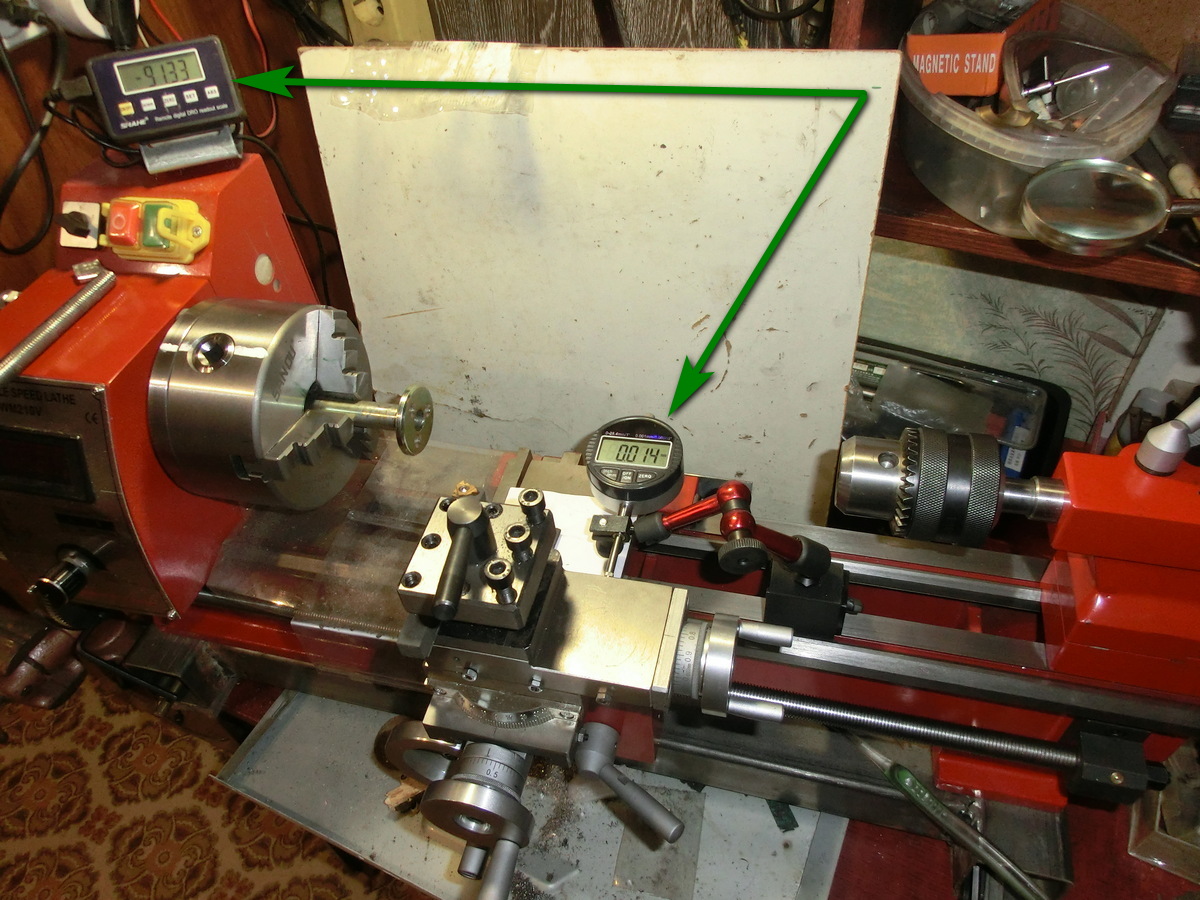

Я тоже поставил линейку, но только на продольную.

Если ставить линейку на поперечку - то возможны косяки. Справа - помешает ЗБ, а слева (т.е. со стороны патрона) - на нее буде лететь вся стружка, и главное - ограничит установки крупняка и фрезерной приставки. Да и просто вероятность разбомбить невзначай)

На поперечку я иногда использую индикаторы на магнитных стойках - механику или цифровой микронный, только на финишных чистовых, где надо попадаь в сотки. Остальное - по лимбу.

https://forumupload.ru/uploads/0011/f5/51/988/387281.jpg

Отредактировано single61 (7 Ноя 2021 20:10:20)

0

127

single61

на нее буде лететь вся стружка, и главное - ограничит установки крупняка и фрезерной приставки. Да и просто вероятность разбомбить невзначай) Извиняюсь не умею выделять отдельно для ответа, Ваша идея применять на поперечке индикатор на магните интересна но на моём станке стоит подвижной концевик который не даёт наезда на ПБ А кулачки патрона могут раздвигаться 132мм в радиусе что позволяет закрепить кругляк 25мм  не задевая защиту что вполне сносно. Ну а когда крупняк поставить  ли фрезерную приставку(собираюсь купить) продольная линейка снимается быстро без проблем вот тогда Ваш вариант подходит.

Отредактировано Алекссандр 45 (7 Ноя 2021 23:26:49)

0

128

Здравствуйте. У меня после КЗ потенциометра вышел из строя диодный мост. После его замены станок не подает признаков жизни. Пищит только что то в плате. С диодного моста выходит напряжение.
Станок WM210v400 красный. Плата-BLD20B v1.0. Может кто сталкивался?

0

129

ROV написал(а):

Установил привод вала (электростеклоподъёмник), переднюю опору, переделал рукоятку включения…

… И таки запустил автоподачу!

Решил эту задачу и попутно другие практически без механической переделки.

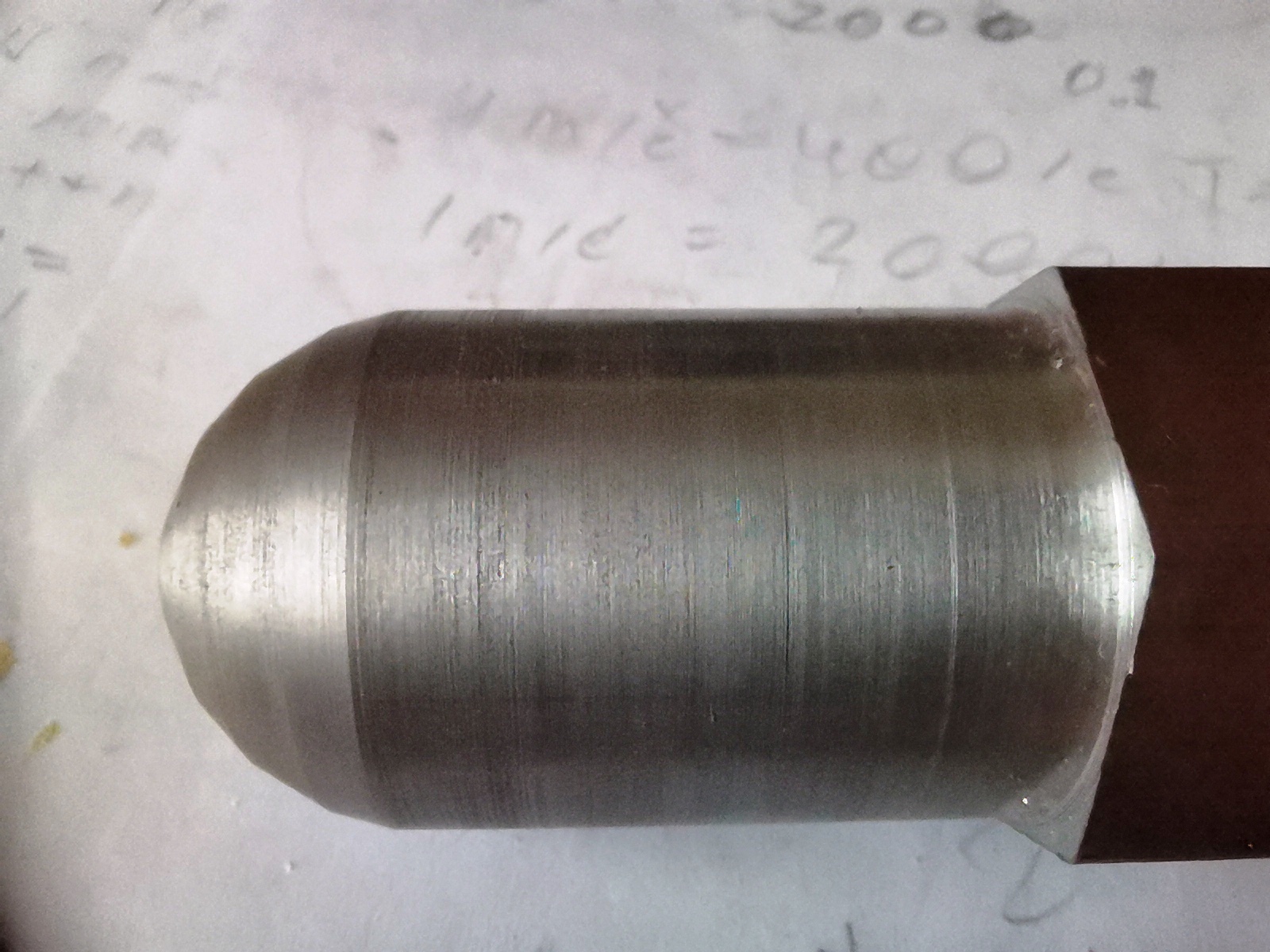

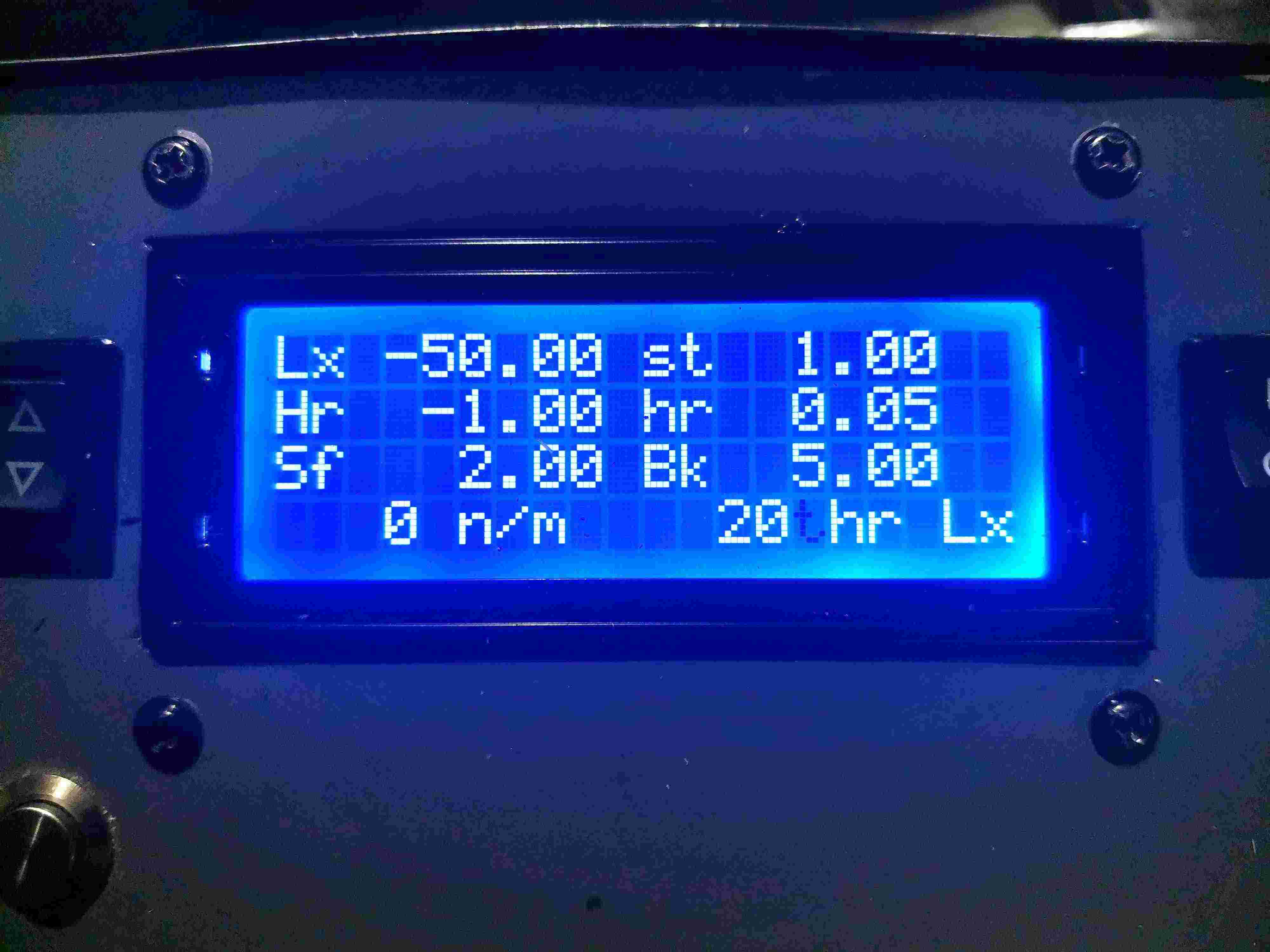

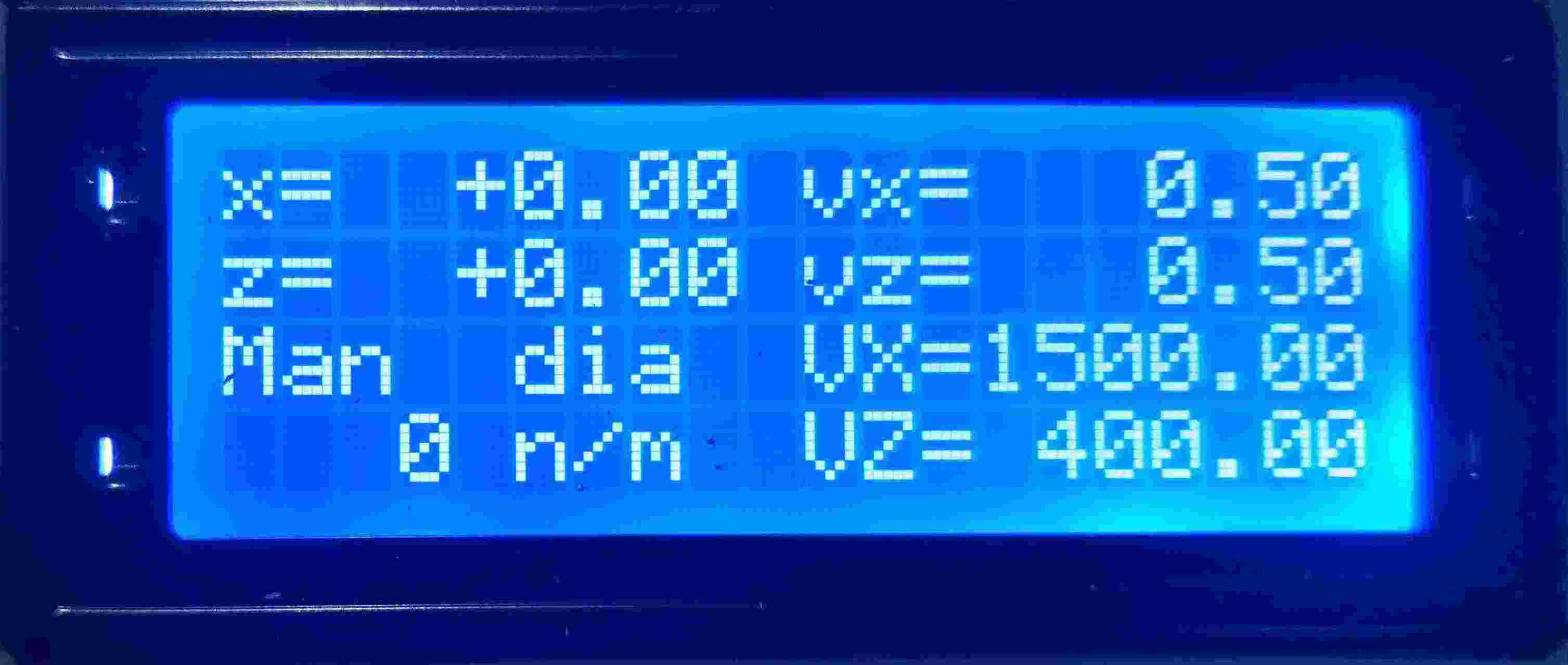

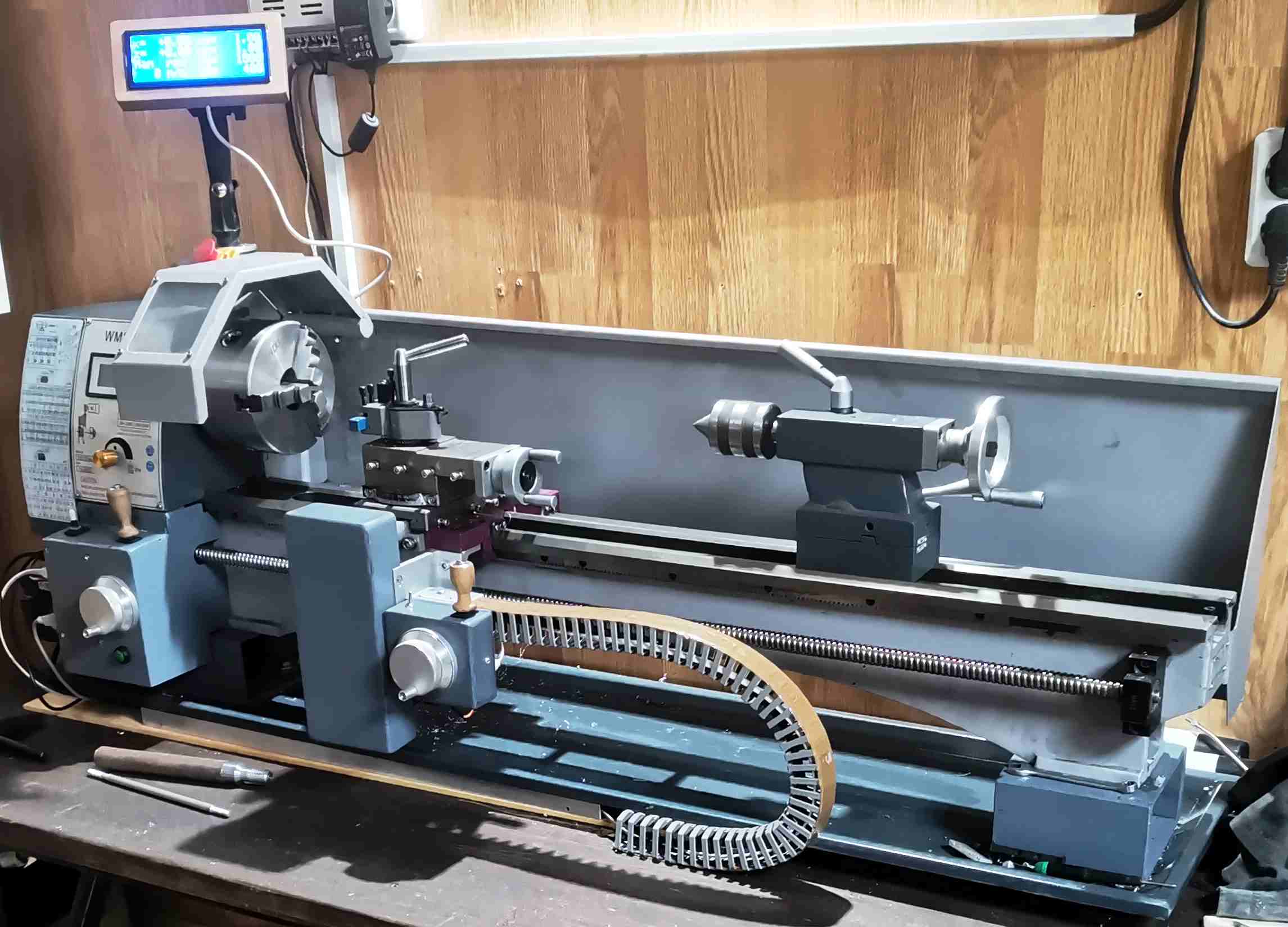

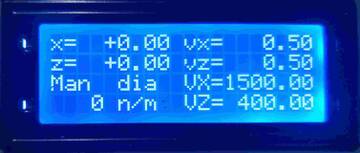

Настольный токарный станок WM210V 700mm с контроллером (STM32F4 100МГц) ЧПУ УЦИ.

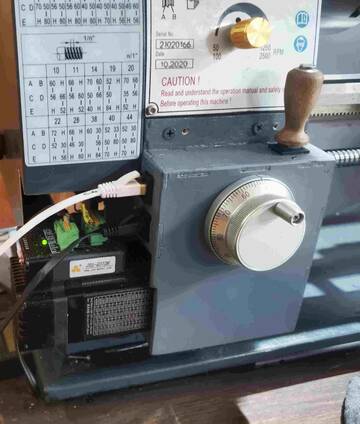

На приводах установлены сервошаговые двигатели.

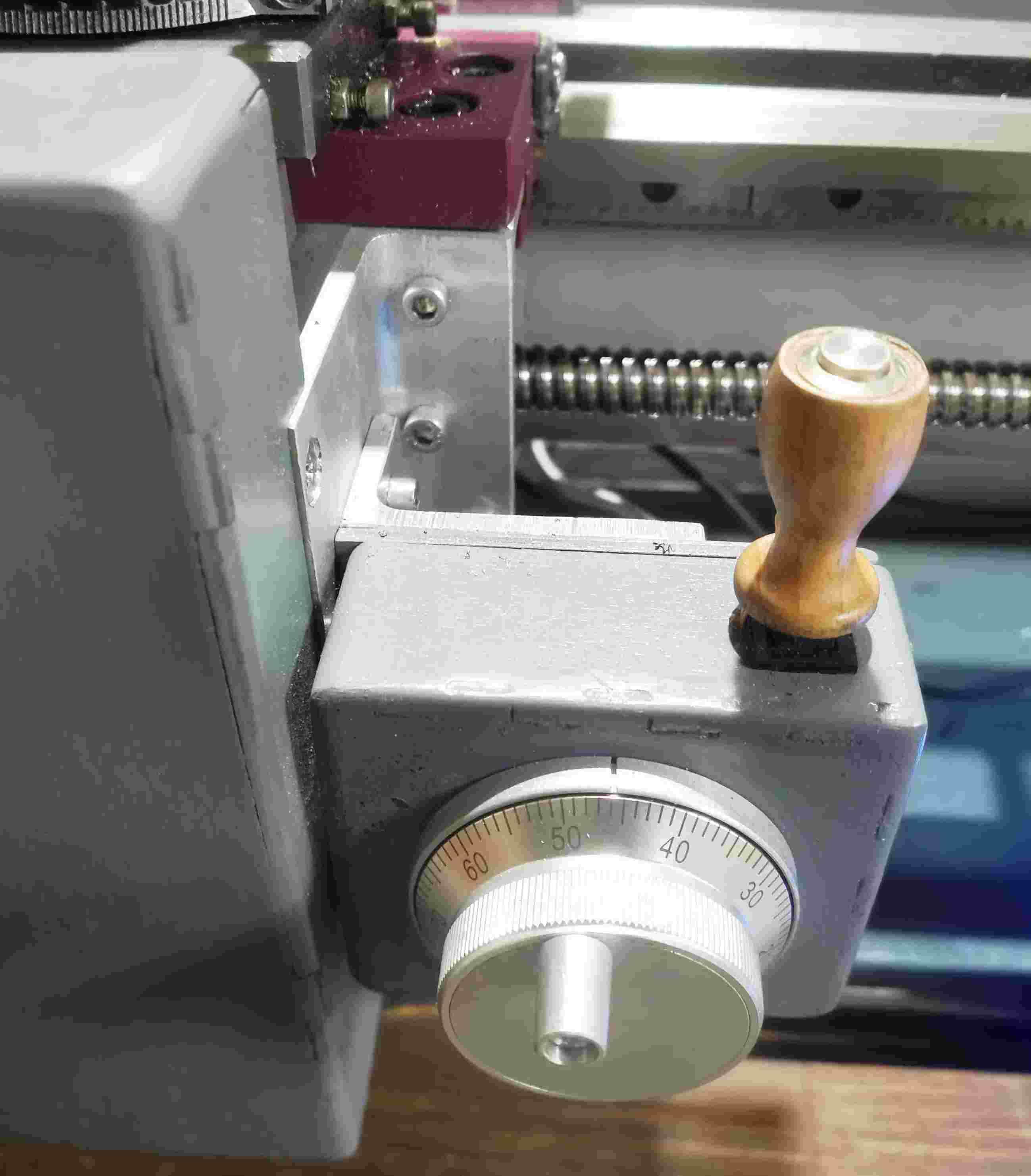

Для управления на каждой оси установлены джойстик с кнопкой и ручной энкодер.
В автономном режиме может делать:

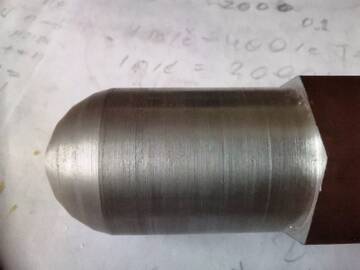

-многопроходную проточку и растачивание до нужного диаметра,
-торцевание,

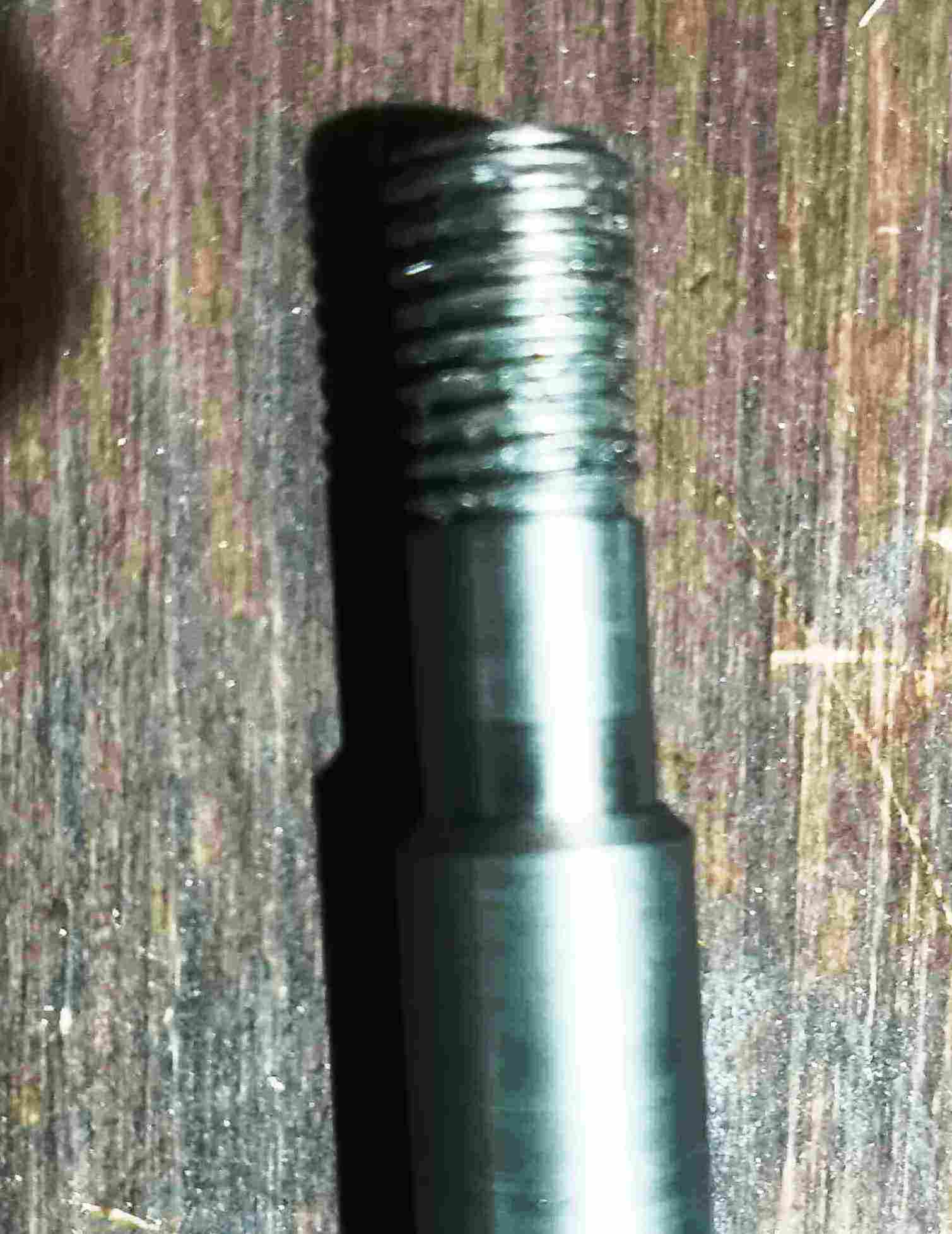

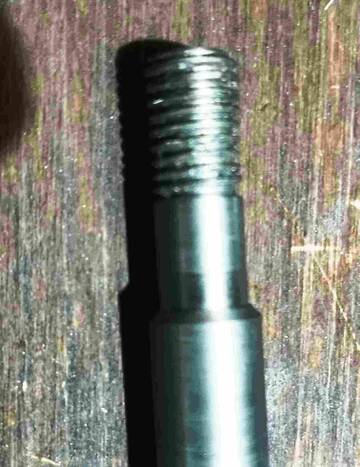

- резьбы левые и правые любого шага,
- конус левый и правый с точностью до 0,01 градуса.
В ручном режиме управляется ручными энкодерами + две автоподачи.
При подключении внешнего управления от компьютера протокол Step/Dir. (Mach3 и т.д.).
Параметры станка:
РМЦ - 700мм.
Диаметр над станиной - 210 мм.
Плавная регулировка оборотов шпинделя 0-1250, 0-2500.
Мощность безколекторного двигателя 800 вт.
Резцы 10-12 мм.
https://forumupload.ru/uploads/0011/f5/51/1012/t836579.jpg
https://forumupload.ru/uploads/0011/f5/51/1012/t681796.jpg
https://forumupload.ru/uploads/0011/f5/51/1012/t780212.jpg
https://forumupload.ru/uploads/0011/f5/51/1012/t212753.jpg
https://forumupload.ru/uploads/0011/f5/51/1012/t990822.jpg
https://forumupload.ru/uploads/0011/f5/51/1012/t26238.jpg
https://forumupload.ru/uploads/0011/f5/51/1012/t761633.jpg

0

130

Serg1958 написал(а):

Решил эту задачу и попутно другие практически без механической переделки.

Красота! :cool:

0

131

Уважаемые Знатоки! Купил на алиэкспресс WM210V Mini Lathe. Сундук привезли разбитый вдребезги, в хлам! Чтоб смыть консервирующую смазку, а заодно убедится что нет скрытых дефектов полностью разобрал станок. (Не разобранный станок я не в силах поднять и перетащить самостоятельно). В одном из роликов на ютюб автор ролика говорит что он значительно увеличил жесткость станка путем усиления скрепления передней бабки со станиной. Он поставил дополнительные болты скрепляющие переднюю бабку со станиной. Как вы относитесь к такой доработке? (У вас в форуме можно размещать ссылки на ютюб?) Начало описания этой доработки находится прибл на 5.40 https://www.youtube.com/watch?v=0LgnsZszqNg

Отредактировано AlexJer (9 Май 2022 18:23:41)

0

132

Никто не отвечает! Может китайский токарный не по интересам форума про пневматику?

0

133

Ну, так человек вроде пояснил, почему жёсткость станка увеличилась. Какие там ещё вопросы могут возникнуть? Хотите усиливайте, хотите - нет...

0

134

AlexJer написал(а):

Никто не отвечает!

Сейчас время горячее, у кого дача началась, у кого ещё что-то. Обладатели китайских станков не каждый день на форум заходят.  :dontknow:

0

135

FROL написал(а):

Сейчас время горячее, у кого дача началась, у кого ещё что-то. Обладатели китайских станков не каждый день на форум заходят.  :dontknow:

А если к тому посмотреть в теме, сколько реальных владельцев, откинуть тех, кто имеет одно-два сообщения, откинуть тех, кто писал давным-давно...То останется сколько?..Парочка человек, которые вовсе не живут на форуме, а просто заходят периодически, то на немедленный ответ не особо приходится рассчитывать... :dontknow:

0

136

AlexJer написал(а):

Никто не отвечает! Может китайский токарный не по интересам форума про пневматику?

Здесь https://www.chipmaker.ru/topic/225553/ в начале темы, расписано-показано всё, что необходимо сделать со станком.

Отредактировано ROV (16 Май 2022 14:59:49)

0

137

ROV, комп пишет "эта страница больше не существует"...

0

138

Там в адресе знак лишний. Вот она наверно https://www.chipmaker.ru/topic/225553/

Отредактировано igor66669 (16 Май 2022 02:18:00)

0

139

igor66669 написал(а):

Там в адресе знак лишний.

Так точно! Виноват. Исправил. :huh:  :flag:

0

140

:D  :flag:

0

141

Мужики, всем привет. Хочу обратиться к Вам с бедой. Отыгрался на скрипке у меня станок-красный WM210V. Плата-BLD20B v3. 3. Короче, при скачке напряжения сети, пробило по питанию микроконтроллер ME32F030C8T6. Заменить микроконтроллер могу на STM32F030C8T6, но нет прошивки. Если можете чем-то помочь, отзовитесь. Заранее спасибо...

0

142

Alex527 написал(а):

нет прошивки

Боюсь, что в эту сторону на нашем сайте ещё никто не копал. :dontknow:

0

143

FROL написал(а):

Боюсь, что в эту сторону на нашем сайте ещё никто не копал.

Даже на сайт производителя выйти не могу для запроса. Непонятно куда обращаться🙄

0

144

Alex527 написал(а):

Заменить микроконтроллер могу на STM32F030C8T6, но нет прошивки

Попробуй прошивку поиском поискать в инете. Бывает выкладывают. На чипмейкере по станкам много тем, может там кто менял и перепрошивал.

0

145

igor66669 написал(а):

Попробуй прошивку поиском поискать в инете. Бывает выкладывают. На чипмейкере по станкам много тем, может там кто менял и перепрошивал.

Искал... Пока не нашел🙄

0

146

Дорогие Знатоки! Купил WM210V, перед тем как запустить полностью разобрал. Возник вопрос про смазку подшипников пердней бабки. В переднем подшипнике (если я не ошибаюсь) присмотревшись видно сепаратор и шарики. Но никаких механизмов для смазки вроде не предусмотренно. Задний подшипник выглядит точно также. Что скажете об этом?

0

147

AlexJer написал(а):

присмотревшись видно сепаратор и шарики. Что скажете об этом?

https://www.chipmaker.ru/topic/225553/page/45/?

0

148

Уважаемый Ветеран! Правильно ли я понял, чтоб было хорошо нужно первое-поменять подшипники, второе-соорудить маслопровод. Так?

В родных подшипниках густая зеленая смазка. Я предполагаю пока ресурс родных подшипников не выроботан - не иенять подшипники. Только сделать маслопровод со временем. Прпвильный ход?

0

149

Ничего со станком не делать, пользоваться таким какой есть.

0

150

ROV написал(а):

Ничего со станком не делать, пользоваться таким какой есть.

Золотые слова! Чтобы чего то делать - надо вникнуть в тему полностью! А для этого точить, точить и ещё раз точить!
