Всем добра,
Когда приехала посылка с РПШ - то обрадовался, а распаковав задумался.
Предыдущий владелец ( может и до него ) злодейски замучил револьвер.
-снял родной целик и под ижевский, криво, на два винта, прилепил ласту на раму.
-на стволе спилил ножовкой родную мушку и вместо её поставил пластиковый надульник с мушкой.
Но основной капкан - рама револьвера в районе оси спускового крючка - треснула.
Ось спускового крючка, большей длинны чем родная, болтается в отверстии.
Ствол и прицельные под замену, а вот что делать с рамой?
Заварить алюминием сам не смогу и специалистов рядом нет.
РПШ на запчасти или на опыты.
Отложил в стол. Думал надолго....
Голова рукам покоя не даёт. Посмотрел на свой сигнальный СП-81
Вспомнил револьвер Веблей с раскрывающимся корпусом/рамой - опускание ствола в низ.
Если убрать барабан, а ствол продлить до перепуска/рамы и пулю вставлять в ствол?
Нужна поворотная муфта ствола и устройство удержания её - боковые пластины, которые и стянут лопнувшую раму. Мешает рама. Раму резать. Что будет?
А будет однозарядная курковая переломка.
Покалеченная рама заживёт второй жизнью.
Любые пули по длине. Короткий перепуск. Меньше дырок для сифона.
Однозарядный РПШ делали.
Мне понравился проект от КВП. Но он с клипом и без разрушения рамы, что позволяет вернуться к базовой конструкции.
И так - однозарядный РПШ, курковая переломка.
Подобрал две стальные пластины толщиной 4мм. Тоньше не было, но если на одной пластине в отверстиях нарезать резьбу, то при сборке, можно отказаться от болтов, заменив их винтами с потайными головками.
Толщина рамы РПШ - 16мм
Сначала хотел заказать дюралевую плиту для узла перелома, но просматривая чертежи обратил внимание на "Мурку"МР-512 . Толщина муфты мурки - 16мм.
Одна невостребованная мурка стояла в углу шкафа - она и стала донором.
Металлическая муфта со стволом.
Есть ласта для прицельных и узел фиксации муфты - ригель.
Практически готовая деталь в проект - минимальные доработки.
Попробую объединить Мурку и РПШ.
Болгарка, напильники, тиски, дрель/сверлильный станок, руки... и самое главное - мозги.
Пишу так потому, что в процессе допустил несколько ошибок. Не роковых, но можно их избежать...
Торопиться не надо.
Муфта мурки. Доработки .
Новое отверстие под ось перелома - на старой оси у муфты получается малый ход казённой части в верх.
Старое отверстие под ось можно заглушить, но пока оставил как есть.
Ось перелома - родная от мурки.
Чуток переделал/переточил угол ригеля для более "мягкой" работы.
Ствол -37см - кастрировать не стал - для пистолета великоват, но что бы было можно вернуть на мурку, если эксперимент провалится...
Рама револьвера.
Отрезана верхняя часть рамы.
Просверлено отверстие перед скобой для стяжки рамы и боковых пластин.

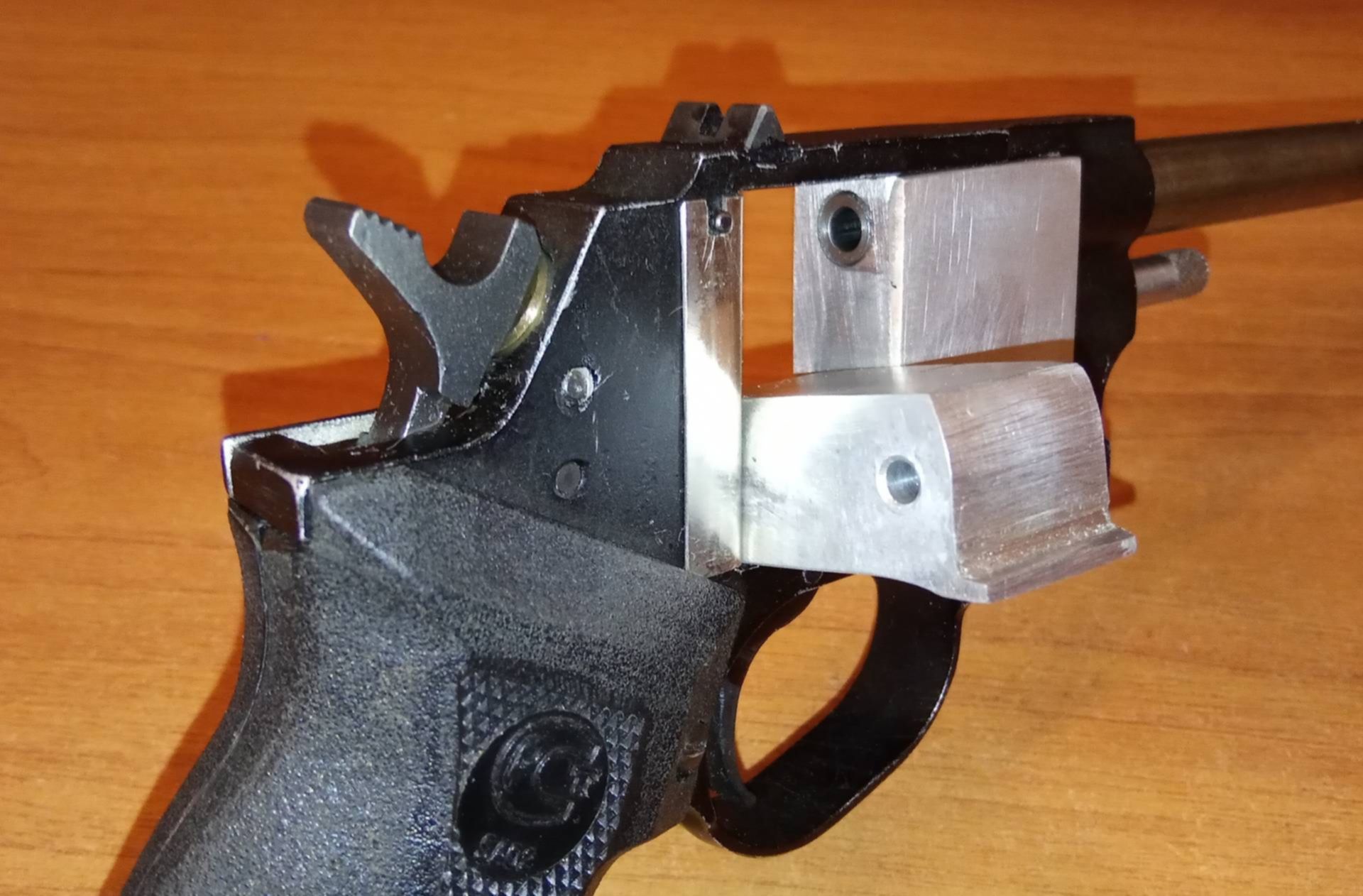

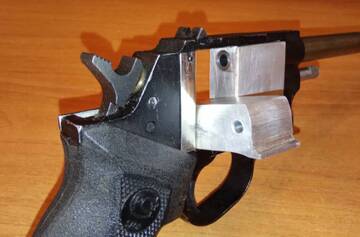

По казённой части муфты мурки выполнено сопряжение рама-муфта.
Выточил новый перепуск.
Просверлено сквозное отверстие и нарезана резьба за курком для крепления боковых пластин к раме.
Боковые пластины.
Дизайн - что пришло в голову.
Стягивают и удерживают лопнувшую раму и являются несущим элементом для деревянной рукоятки, муфты мурки и запорной осью.
Просверлены отверстия под ось перелома, запорную ось, отверстия крепления с рамой, отверстия крепления деревянной рукоятки (с правой стороны чуток не рассчитал).
Просверлены углубления для оси спускового крючка.
Рукоятка.
Старые, пластиковые половинки требуют серьёзной доработки - надо сточить на толщину боковых пластин по 4мм. Не уверен, что результат удовлетворит - слишком всё хлипко - проще сделать новые.
Из обрезка дубовой доски сделал новые.
На блоке спускового крючка убрал собачку - толкать теперь ничего не надо.
УСМ двойного действия . Но с предварительным взводом больше нравится.
Провёл ревизию клапана, но апгрейд его не делал.
Собрал всю конструкцию.
На стволе закрепил новую мушку. Ижевский целик занял своё место на муфте.
Повреждённая рама надёжно удерживается между боковыми пластинами.
Перелом - фиксация муфты работает.
Отстрел люмананом 0,68гр 175-171мыс и ... на 15-м выстреле дружбан застрелил хрон.
Изделием доволен.
